| 類型 | 數字式電阻測量儀表 |
|---|---|
| 測量范圍 | 0.01×104Ω ～1×1018 Ω（MΩ） |
| 測試電壓 | 10V、50V、100V、250、500、1000V（V） |
| 精度 | 1% |
| 重量 | 約2.5KG（kg） |
| 品牌 | 蘇博電氣 |
| 型號 | SB121 |

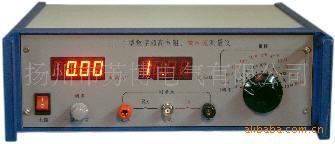

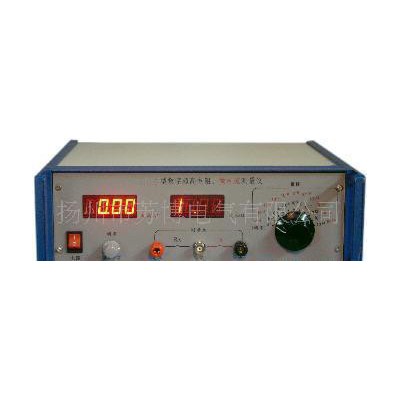

SB121固體絕緣材料體積電阻率及表面電阻率測試儀
一、概述
本儀器采用了美國的大規模集成電路以及我所的**技術,使儀器體積小、重量輕、準確度高。以雙3.1/2 位數字直接顯示電阻的高阻計和電流。量限從1×104Ω ～1×1018 Ω，是目前國內測量范圍**寬，準確度**高的數字超高阻測量儀。電流測量范圍為2×10-4 ～1×10-16Ａ。機內測試電壓為10/50/100/250/500/1000V任意可調。本儀器具有精度高、顯示迅速、性好穩定、讀數方便， 適用于防靜電產品如防靜電鞋、防靜電塑料橡膠制品、計算機房防靜電活動地板等電阻值的檢驗以及絕緣材料和電子電器產品的絕緣電阻測量。本儀器除能測電阻外，還能直接測量微弱電流。
SB121型固體體積電阻率及表面電阻率測量儀完全符合并優于**標準GB/T 1410-2006《固體絕緣材料 體積電阻率和表面電阻率試驗方法》和美國標準ASTM D257《絕緣材料的直流電阻或電導試驗方法》等標準的要求。其準確度優于**標準要求的幾倍甚至10倍以上(**標準GB/T1410-2006《固體絕緣材料 體積電阻率和表面電阻率試驗方法》對**度的規定為低于1010Ω為±10%, 更高電阻時為±20%。)。
二、主要特點
電阻測量范圍寬 0.01×104Ω ～1×1018 Ω
電流測量范圍為 2×10-4Ａ ～1×10-16Ａ
體積小、重量輕、準確度高
電阻、電流雙顯示
性能好穩定、讀數方便
所有測試電壓(10/50/100/250/500/1000V) 測試時電阻結果直讀，免去老式高阻計在不同測試電壓下或不同量程時要乘以系數等使用不便的麻煩， 使測量超高電阻**如用萬用表測量普通電阻樣簡便。
既能測超高電阻又能測微電流
適用范圍廣:適用于防靜電產品如防靜電鞋、防靜電塑料橡膠制品、計算機房防靜電活動地板等電阻值的檢驗和電子電器產品的絕緣電阻測量
三、技術指標
1.電阻測量范圍： 0.01×104Ω ～1×1018Ω。
2.電流測量范圍為: 2×10-4A～1×10-16A
3. 雙表頭顯示: 3.1/2位LED顯示
4. 內置測試電壓：10V、50V、100V、250、500、1000V
5. 基本準確度：1%
6 使用環境: 溫度：0℃～40℃，相對濕度<80%
7 機內測試電壓: 10/50/100/250/500/1000V 任意切換
8.供電形式: AC 220V，50HZ，功耗約5W
9. 儀器尺寸: 285ｍｍ× 245ｍｍ× 120 mm
10.質量: 約2.5KG
四、工作原理
根據歐姆定律，被測電阻Rx等于施加電壓V除以通過的電流I。傳統的高阻計的工作原理是測量電壓V固定，通過測量流過取樣電阻的電流I來得到電阻值。從歐姆定律可以看出，由于電流I是與電阻成反比，而不是成正比，所以電阻的顯示值是非線性的，即電阻無窮大時，電流為零，即表頭的零位處是∞，其附近的刻度非常密，分辨率很低。整個刻度是非線性的。又由于測量不同的電阻時，其電壓V也會有些變化，所以普通的高阻計是精度差、分辨率低。
SB121型固體體積電阻率及表面電阻率測試儀是同時測出電阻兩端的電壓V和流過電阻的電流I，通過內部的大規模集成電路完成電壓除以電流的計算，然后把所得到的結果經過A/D轉換后以數字顯示出電阻值，即便是電阻兩端的電壓V和流過電阻的電流I是同時變化，其顯示的電阻值不象普通高阻計那樣因被測電壓V的變化或電流Ｉ的變化而變，所以，即使測量電壓、被測量電阻、電源電壓等發生變化對其結果影響不大，其測量精度很高(**)，從理論上講其誤差可以做到零，而實際誤差可以做到千分之幾或萬分之幾。 (**標準GB/T1410-2006《固體絕緣材料 體積電阻率和表面電阻率試驗方法》對**度的規定為低于1010Ω為±10%, 更高電阻時為±20%。)
典型應用
1．測量防靜電鞋、導電鞋的電阻值
2、測量防靜電材料的電阻及電阻率
3、測量計算機房用活動地板的系統電阻值
4、測量絕緣材料電阻(率)
5、光電二極管暗電流測量
6、物理,光學和材料研究
標準配置：
1.測試儀器：1臺
2.電源線：1條
3.測量線：3根（屏蔽線、測試接線、接地線）
4.使用說明書：1份
其它可選配件：
本儀器配不同的測量電極（夾具）可以測量不同材料不（固體、粉體或液體）的體積電阻率和表面電阻率或電導率，完全符合或優于**標準GB1410－89固體電工絕緣材料絕緣電阻、體積電阻系數和表面電阻試驗方法，ASTM D257 絕緣材料的直流電阻或電導試驗方法 等標準要求。

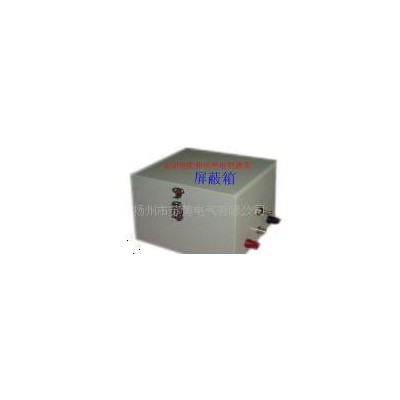

表面電阻和體積電阻測試電極（三電極） 屏蔽箱
