| 加工定制 | 是 |
|---|---|
| 額定電流 | 630（A） |
| 短路關合電流 | 50（KA） |
| 殼體防護等級 | 44 |
| 外形尺寸 | 1700*600*370（mm） |
| 物料編號 | 121 |
| 品牌 | 順通 |
| 型號 | XL-21 |

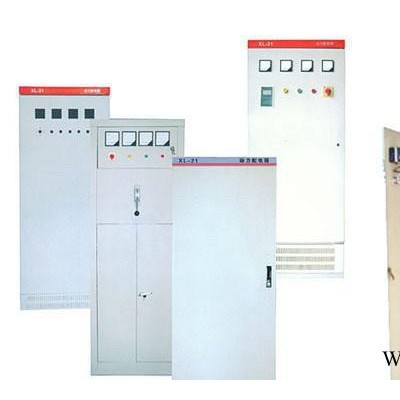

XL-21動力配電柜 如果您對XL-21動力配電柜有意向或者想了解更多XL-21動力配電柜的相關信息如：價格、型號、圖片，歡迎來電垂詢、洽談！0577-62759727
一、概述：
專業生產銷售高低壓成套開關設備、諧波治理裝置、高低壓電器元件、電力變壓器、箱式變電站、電線電纜、電纜橋架、母線槽；電力安裝工程的企業。二、詳細說明：
概述
XL-21動力柜適用于：冶金、礦山、石油、化工、電力、輕紡、建材、機械加工、交通運輸、賓館、飯店的動力、電機控制、照明等電力用戶交流50（60）HZ，額定工作電壓380（400）V的場合。
本產品符合GB7251.1-1997《低壓成套開關設備和控制設備》的要求
結構特點
XL-21型低壓動力配電箱系封閉式，外殼用鋼板彎制而成，刀開關操作手柄于箱前右柱上部，可以作為切換電源之用。配電箱前面裝有一只電壓表，指示匯流母線的電壓。配電箱前面有門，門打開后，配電箱內全部設備敞露、便于檢修維護。本配電箱均采用國內自行設計的型組件，具有結構緊湊，檢修方便，線路方案可以靈活組合等特點。配電箱除裝有空氣斷路器和熔斷器作為短路保護外，還裝有接觸器和熱繼電器，箱前門可裝操作按鈕和指示燈。
1、周圍空氣溫度不高于+40℃，不低于-25℃，并且在24小時內其平均溫度不高于+35℃。
2、無**性氣體、腐蝕性氣體及導電塵埃。
3、相對溫度在**高溫度為+40℃時不超過50%，在較高溫度時允許有較高的相對濕度，例如+20℃時為90%。
4、海拔高度不超過2000m。
5、在運輸和存儲的過程中的溫度可在-25℃~+55℃范圍間，在短時間內（不超過24h）不超過+70℃。
技術參數
序號 | 外 形 尺 寸 |
說明 | ||
A | B | C | ||
Ⅰ | 1700 | 600 | 370 | 單臺饋電、照明 |
Ⅱ | 1700 | 600 | 470 | 單臺受電 |
Ⅲ | 1700 | 700 | 370 | 單臺受電、照明 |
Ⅳ | 1800 | 600 | 470 | 聯拼、受電、饋電、照明 |
Ⅴ | 1800 | 700 | 470 | 聯拼、受電、饋電、照明 |
Ⅵ | 1700 | 800 | 370 | 單臺饋電、照明 |
Ⅶ | 1800 | 800 | 470 | 聯拼、受電、饋電、照明 |
訂貨須知:◆產品的全型號（包括主電路方案號和輔助電路方案號）；◆主電路系統組合順序圖；◆輔助電路電氣原理圖；◆柜內元器件清單；◆系統運行時排列順序圖；◆需提供開關柜的平面布置圖；◆其它與產品正常使用條件不符的特殊要求。
