| 額定功率 | 20～1200（W） |
|---|---|
| 產品類型 | 有刷直流電動機 |
| 額定轉速 | 1500～10000（rpm） |
| 外形尺寸 | 130（mm） |
| 產地 | 北京 |
| 產品認證 | ISO9001-2000 |
| 額定電壓 | 24～220DC（V） |
| 功率 | 1.2 |
| 接口類型 | DC/DC |
| 適用電機 | 直流小功率電機 |
| 品牌 | 斯達爾星 |
| 型號 | SDDM-130SZ |
| 加工定制 | 否 |

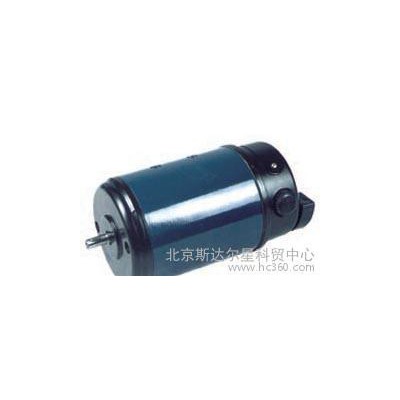

一、概述
sz系列微型直流伺服電動機廣泛應用于制動控制等系統中用作執行元件，也可用作驅動元件。本系列電動機是我國自行設計的新系列，同老系列S系列產品相比，具有體積小，重量輕，力能指標高等特點，且產品系列化程度高，零部件通用化程度強。按激磁方式本系列電動機分為他激（并激）、串激、復激三種。按使用環境條件本系列電動機分為普通型和濕熱帶型兩類。本系列電動機可制成“下表”所示的安裝結構型式。
安裝結構類型 | 安裝結構型式代號 | 機座號 | |
單 軸 伸 | 雙 軸 伸 | ||
機殼外圓安裝 | A5 | AA5 | 36-130 |
端蓋凸緣安裝 | A3 | AA3 | 36-130 |
底 腳 安 裝 | A1 | AA1 | 90-130 |
二、使用條件
1、海拔不超過4000 m；
2、環境溫度：－40攝氏度~+55攝氏度；
3、空氣相對濕度小于等于95%(25攝氏度時)；
4、振 動:振頻10~150hz,加速度2.5g；
5、沖擊:7g(峰值)；
6、允許溫升:不超過75k(海拔為1000m時)；
7、任意安裝位置。 對濕熱帶型電動機還允許在下列條件下工作：
8、有凝露；
9、有霉菌。
三、技術數據
型號 SDDM- | 轉矩 （mN.m） | 轉速 （r/min） | 功率 （W） | 電壓（V） | 電流（A） | 允許順逆轉速差 （r/min） | 轉動慣量 不大于 （mN.m.s2） | 附注 | ||
電樞 | 激磁 | 電樞 | 激磁 | |||||||
130SZ01 | 2256 | 1500 | 355.0 | 110 | 110 | 4.40 | 0.280 | 100 | 1.960 |
|
130SZ02 | 2256 | 1500 | 355.0 | 220 | 220 | 2.20 | 0.180 | 100 | 1.960 |
|
130SZ03 | 1912 | 3000 | 600.0 | 110 | 110 | 7.60 | 0.280 | 200 | 1.960 |
|
130SZ03/H1 | 1912 | 3000 | 600.0 | 110 | 110 | 7.60 | 0.280 | 200 | 1.960 |
|
130SZ04 | 1912 | 3000 | 600.0 | 220 | 220 | 3.80 | 0.180 | 200 | 1.960 |
|
130SZ04/H8 | 1912 | 3000 | 600.0 | 220 | 220 | 3.80 | 0.180 | 200 | 1.960 |
|
130SZ05F/H1 | 1275 | 3000 | 400.0 | 110 | 110 | 5.40 | 0.230 |
| 1.960 | 復勵 |
130SZ06 | 2256 | 750 | 177.0 | 110 | 110 | 2.30 | 0.280 | 75 | 1.960 |
|
130SZ07 | 1593 | 1500 | 250.0 | 220 | 220 | 1.60 | 0.160 | 100 | 1.960 |
|
130SZ08 | 1593 | 1500 | 250.0 | 180 | 180 | 1.80 | 0.280 | 100 | 1.960 |
|
130SZ09 | 1912 | 2000 | 400.0 | 24 | 24 | 24.00 | 0.820 | 130 | 1.960 | 并勵 |
130SZ11 | 2256 | 1500 | 355.0 | 180 | 180 | 3.00 | 0.140 | 100 | 1.960 |
|
130SZ12 | 1912 | 3000 | 600.0 | 180 | 200 | 5.00 | 0.140 | 200 | 1.960 |
|
130SZ13C | 1912 | 2500 | 500.0 | 160 | 5.00 | 150 | 1.960 | 串勵場控 | ||
130SZ14C | 1912 | 1500 | 300.0 | 180 | 2.50 | 150 | 1.960 | 串勵 | ||
130SZ16/H10 | 1470 | 2000 | 300.0 | 90 | 220 | 4.70 | 0.170 | 130 | 1.960 |
|
130SZ17F | 1912 | 2000 | 400.0 | 24 | 24 | 2.50 | 0.550 |
| 1.960 | 復勵 |
130SZ18 | 2256 | 1000 | 236.0 | 180 | 200 | 1.90 | 0.160 | 100 | 1.960 |
|
130SZ19/H13 | 2256 | 750 | 177.0 | 80 | 80 | 3.30 | 0.420 | 50 | 1.960 | 帶制動器，制動力矩1.2N.m |
130SZ22/H23 | 1147 | 2500 | 300.0 | 48 | 48 | 8.50 | 0.520 | 150 | 1.960 | 短時30min |
130SZ49F/T1 | 2256 | 1500 | 355.0 | 48 | 48 | 4.80 | 0.220 |
|
| 復勵 |
130SZ61/H21 | 2867 | 2500 | 750.0 | 160 | 180 | 6.00 | 0.240 | 180 |
|
|
