| 產品類型 | 有刷直流電動機 |
|---|---|
| 產品認證 | ISO9001-2000 |
| 額定電壓 | 24～220DC（V） |
| 額定功率 | 20～1200（W） |
| 額定轉速 | 1500～10000（rpm） |
| 適用范圍 | 傳動設備 |
| 外形尺寸 | 90（mm） |
| 品牌 | 斯達爾星 |
| 型號 | SDDM-90ZYT |
一、概 述
ZYT系列永磁直流電動機采用鐵氧體或稀土**磁鐵激磁，系封閉自冷式。作為小功率直流電機，可在各種裝置中用作驅動元件。
安裝結構類型 | 安裝結構形式代號 | 機座號 | |
單 軸 伸 | 雙 軸 伸 | ||
機殼外圓安裝 | A5 | AA5 | 36-130 |
端蓋凸緣安裝 | A3 | AA3 | 36-130 |
底 腳 安 裝 | A1 | AA1 | 90-130 |

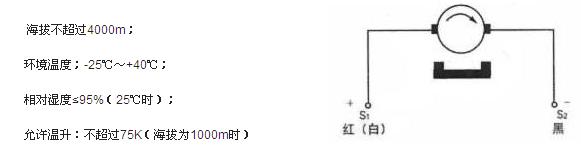

二、使用說明 接線說明
三、技術參數
型號 SDDM- | 轉矩 （mN.m） | 轉速 （r/min） | 功率 （W） | 電壓 （V） | 電流（A） 不大于 | 允許順逆轉速差 （r/min） | 附注 |
90ZYT01 | 323 | 1500 | 50 | 110 | 0.66 | 100 | |
90ZYT02 | 323 | 1500 | 50 | 220 | 0.33 | 100 | |
90ZYT03 | 294 | 3000 | 92 | 110 | 1.2 | 200 | |
90ZYT04 | 294 | 3000 | 92 | 220 | 0.6 | 200 | |
90ZYT05 | 294 | 3000 | 92 | 24 | 6.1 | 200 | |
90ZYT51 | 510 | 1500 | 80 | 110 | 1.1 | 100 | |
90ZYT52 | 510 | 1500 | 80 | 220 | 0.55 | 100 | |
90ZYT55 | 510 | 1500 | 80 | 24 | 5.0 | 100 | |
90ZYT53 | 480 | 3000 | 150 | 110 | 2.0 | 200 | |
90ZYT54 | 480 | 3000 | 150 | 220 | 1.0 | 200 | |
90ZYT101 | 796 | 1500 | 125 | 110 | 1.6 | 100 | |
90ZYT102 | 796 | 1500 | 125 | 220 | 0.8 | 100 | |
90ZYT106 | 796 | 1500 | 125 | 24 | 6.5 | 200 | |
90ZYT103 | 733 | 3000 | 230 | 110 | 2.8 | 200 | |
90ZYT104 | 733 | 3000 | 230 | 220 | 1.5 | 200 | |
90ZYT105 | 733 | 3000 | 230 | 24 | 13.5 | 200 | |
