| 用途 | 輸送 |
|---|---|
| 別名 | 輸送機 |
| 材質 | 不銹鋼 |
| 產品別名 | 輸送機 |
| 產品類型 | 全新 |
| 功率 | 1.5KW |
| 類型 | 帶式輸送機 |
| 適用范圍 | 通用 |
| 適用領域 | 加工制造業 |
| 售后服務 | 質保一年 |
| 輸送距離 | 20m |
| 輸送能力 | 1~10t/h |
| 種類 | 物料提升機 |
| 輸送物品 | 通用 |
| 品牌 | 科陽 |
| 型號 | TD20 |
| 加工定制 | 是 |
輸送機產品介紹

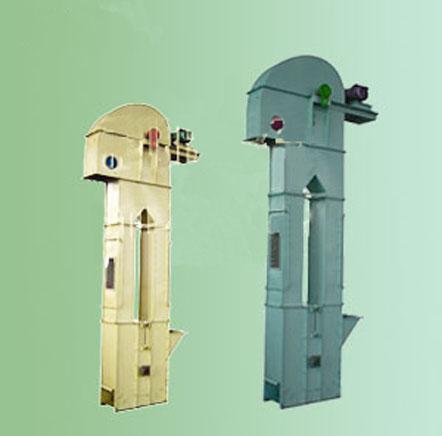

科陽KY-TH型提升機為目前應用較為廣泛的提升機，用于垂直或傾斜時輸送粉狀、顆粒狀及小塊物料。具有提升高度大，結構簡單、外形緊湊、輸送量大、密封性能好、維護保養方便等特點。
因此在礦山、冶金、化工、建材、糧食、化工、煤炭、輕工、農業畜牧業等部門得到廣泛應用。
斗型：有Q型(淺斗)、H型(弧底斗)、zd型(中深斗)、sd型(深斗)四種。被輸送物料溫度可在200-250℃范圍。
主要技術參數表：
| 提升機 型 號 | KYTH315 | KYTH400 | KYTH500 | KYTH630 | KYTH800 | KYTH1000 | |||||||
| 料斗型號 | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | |
| 輸送量 | m3/h | 35 | 60 | 60 | 94 | 75 | 118 | 114 | 185 | 146 | 235 | 235 | 365 |
| 最大提升高度 m | 40 | ||||||||||||

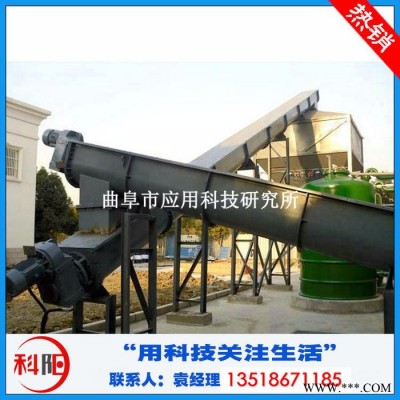

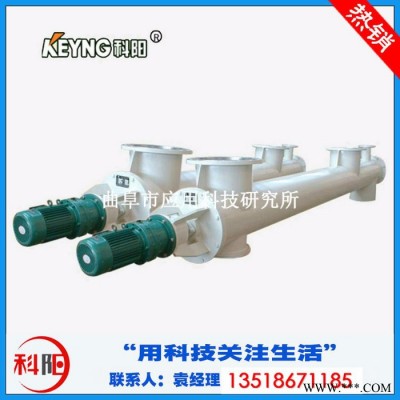

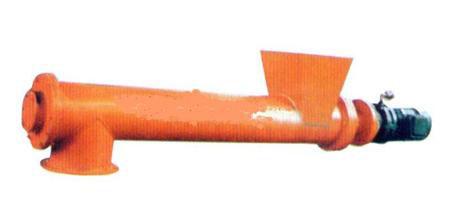

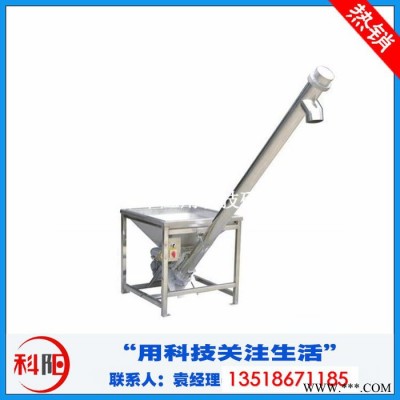

螺旋輸送機特點與應用范圍 :
螺旋機是利用螺旋的轉動將物料沿機殼推移而達到運輸?shù)哪康模淝闆r好像被持住不能旋轉的螺母在螺桿上平移一般，使物料不與螺旋一起旋轉的力是物料的重量和機殼對它的摩擦力。
本機的優點是：（1）結構簡單、橫截面尺寸小、成本低；
（2）便于中間加載和卸載；
（3）操作簡單、方便；
（4）輸送過程物料與外界隔離，密封性好；
螺旋輸送機適宜于粉狀、小顆粒狀、小塊狀物料的輸送，如面粉、水泥、煤粉、砂土、小塊狀的煤、石子等。不宜輸送變質的、粘性的易結塊的物料和大塊的物料，這些物料或者粘在螺旋上隨之旋轉，或者在吊軸承處堵料。
本系列螺旋輸送機直徑有150、200、250、300、400、500、600mm七種規格。機長以三米起至七十米止，每隔0.5m一檔,可在環境溫度-20℃～＋50℃條件下，以小于20°的傾角輸送溫度低于+200℃的物料。
總體布置和結構特征 : 一臺螺旋輸送機通常由螺旋機主體、進出料口裝置、驅動裝置三大部分組成。
螺旋機本體由頭節、中間節、尾節三種組成。一般情況下,出廠總裝時將中間節按長度長短依次排列,最長的中間節靠近頭節，相同長度的中間節則挨在一起，如果有特殊要求，則在訂貨時給出排列順序。
在頭節內裝有止推軸承承受軸向力，在中間節和尾節內裝有用軸承支承螺旋軸，此外，在尾節內還裝有可軸向移動的徑向軸承
以補償螺旋軸長度的誤差和適應溫度的變化。螺旋面的形式有實體螺旋（S制法）和帶式螺旋（D制法）兩種。各螺旋軸之間采用法蘭式聯接和花鍵聯接，保證了聯接軸的互換性，便于維修。
機蓋為瓦片式并用螺栓固定在機殼上，若需改進密封性能，用戶可自行在機蓋與機殼間加防水橡膠石棉板 。
進、出料裝置有進料口，方型出料口，手推式出料口，齒條式出料口四種。由用戶在使用現場在機體上開口焊接。布置進、出料口位置時應注意保證料口至端部的距離，同時避免料口與吊軸承加油杯、機殼聯接法蘭、底座等相碰。進，出料口還可根據用戶需要做成圓形法蘭．
驅動裝置有ZQ系列減速器+Y系列電動機，YTC齒輪減速電機擺線針輪減速機三種。
中間軸承座軸承一種采用 PTM 材料，具有極高的自潤滑性和耐磨性，使用壽命更長，另一種采用由粉末冶金壓鑄而成的含油軸承，其用于溫度較高的場合。
螺旋輸送機規格、技術參數:
| 規格型號 | |||||||||||||
| GX15 | GX20 | GX25 | GX30 | GX40 | GX50 | GX60 | |||||||
| n | Q | n | Q | n | Q | n | Q | n | Q | n | Q | n | Q |
| 20 | 0.9 | 20 | 2.1 | 20 | 4.1 | 20 | 7.1 | 20 | 16.8 | 20 | 32.9 | 20 | 56.9 |
| 30 | 1.3 | 30 | 3.2 | 30 | 6.2 | 30 | 10.9 | 30 | 25.3 | 30 | 49.4 | 30 | 85.3 |
| 35 | 1.5 | 35 | 3.7 | 35 | 7.2 | 35 | 12.4 | 35 | 29.5 | 35 | 57.6 | 35 | 99.5 |
| 45 | 2 | 45 | 4.7 | 45 | 9.3 | 45 | 16 | 45 | 37.9 | 45 | 74 | 45 | 127.9 |
| 60 | 2.6 | 60 | 6.3 | 60 | 12.3 | 60 | 21.3 | 60 | 50.5 | 60 | 98.7 | 60 | 170.6 |
| 75 | 3.3 | 75 | 7.9 | 75 | 15.4 | 75 | 26.6 | 75 | 63.2 | 75 | 123.3 | 75 | 213.2 |
| 90 | 4 | 90 | 9.5 | 90 | 18.5 | 90 | 32 | 90 | 75.8 | 90 | 148 | 90 | 255.9 |
| 120 | 5.3 | 120 | 12.6 | 120 | 24.7 | 120 | 42.6 | 120 | 101 |
|
|
|
|
| 150 | 6.6 | 150 | 15.8 |
|
|
|
|
|
|
|
|
|
|
| 190 | 8.4 |
|
|
|
|
|
|
|
|
|
|
|
|

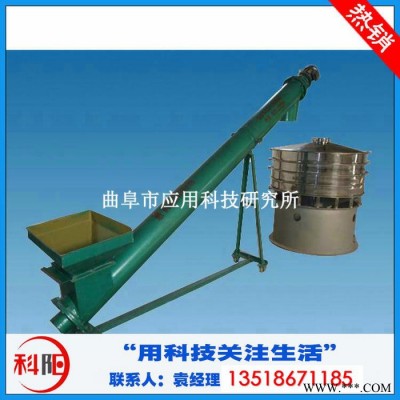

主要技術參數：
| LS-Y | 140 | 160 | 200 | 250 | 300 | 300 | 400 | ||
| 旋體直徑 | 140 | 163 | 187 | 238 | 290 | 290 | 365 | ||
| 旋體轉速（r/min） | 300 | 300 | 260 | 200 | 175 | 300 | 175 | ||
| 機殼外徑 | 168×5 | 194×4.5 | 219×6 | 273×6 | 325×7 | 325×7 | 402×7-8 | ||
| 額定輸出量Q（水泥） （t/h）45-0 | 9-12 | 20-30 | 32-50 | 53-70 | 60-82 | 85-120 | 110-140 | ||
| 輸送長度 | 3-13 | 3-13 | 3-15 | 4-15 | 6-15 | 6-15 | 6-12 | ||
| 工作位置角度 | 0-60 | 0-60 | 0-60 | 0-60 | 0-55 | 0-55 | 0-55 | ||
| 電動機 | 型號 | L≤-7 | Y132S-4 | Y132S-4 | Y132M-4 | Y160L-6 | Y180M-4 | Y180M-4 | Y180M-4 |
| 功率 | 5.5 | 5.5 | 7.5 | 11 | 18.5 | 18.5 | 18.5 | ||
| 型號 | L≥7-量大 | Y132S-4 | Y132M-4 | Y160M-4 | Y180L-6 | Y180L-4 | Y180L-4 | Y180L-4 | |
| 功率 | 5.5 | 7.5 | 11 | 15 | 22 | 22 | 22 | ||
注：
1、n―轉速r/min（偏差允許在10%范圍內）
2、Q―輸送量m3/h（本輸送量是在充填系數W＝0.35時計算出的）
物料的最大輸送量（t/h）
|
| 150 | 200 | 250 | 300 | 400 | 500 | 600 |
| 煤粉 | 4.5 | 8.5 | 16.5 | 23.3 | 54 | 79 | 139 |
| 水泥 | 4.1 | 7.9 | 15.6 | 21.2 | 51 | 84.8 | 134.2 |
| 純堿 | 3 | 6.7 | 10.7 | 17.7 | 35.5 | 70.4 | 97.2 |
螺旋機的螺旋直徑有150、200、250、300、400、500、600mm七種，機長3~70m,極差為0.5m，可在環境溫度為-20―50℃的條件下，以小于20°的傾角單向輸送溫度低200℃的物料。
| D | LS-Y140 | LS-Y140 | LS-Y140 | LS-Y140 | LS-Y140 | LS-Y140 | |
| 168 | 194 | 219 | 273 | 325 | 402 | ||
| Ha | 20 | 120 | 138.5 | 157 | 195 | 232 | 287 |
| 25 | 132 | 152.3 | 173 | 214 | 255 | 316 | |
| 30 | 145.5 | 168 | 190.5 | 236 | 282 | 348 | |
| 35 | 161.4 | 186 | 211 | 262 | 312 | 386 | |
| 40 | 180 | 208 | 236 | 293 | 249 | 431 | |
| 45 | 202.8 | 234 | 266 | 330 | 392 | 485 | |
| 50 | 231 | 266 | 302 | 375 | 447 | 552 | |

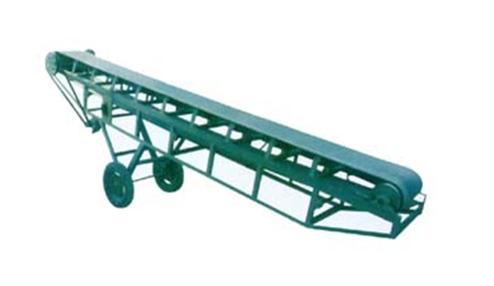

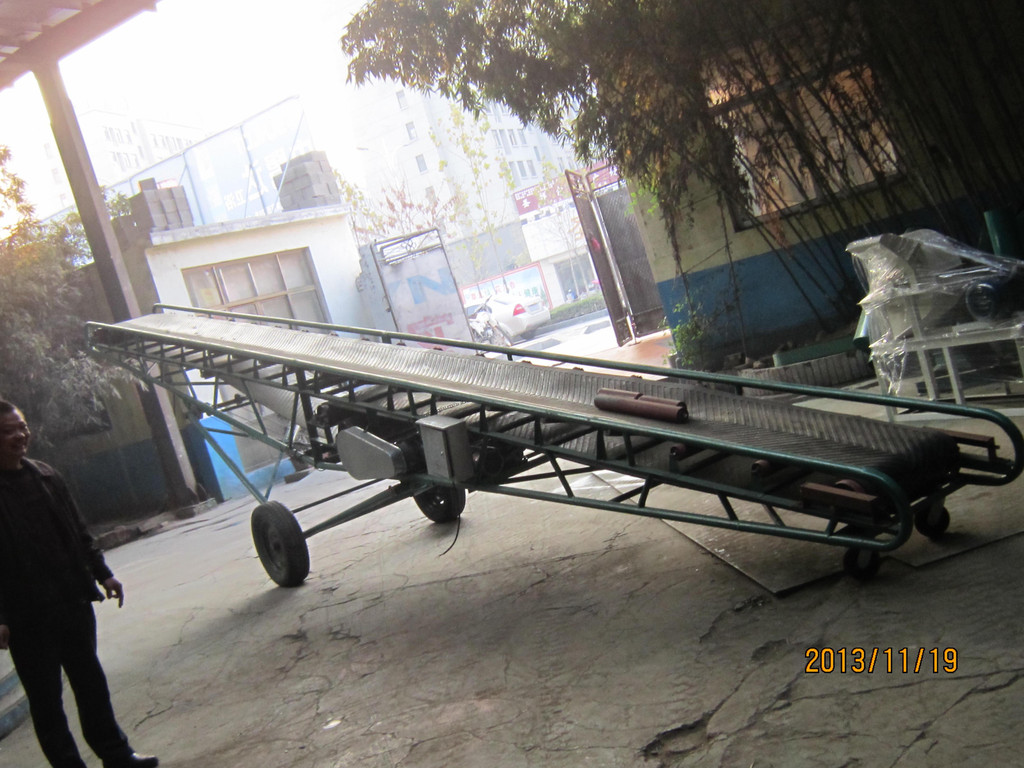

科陽膠帶輸送機適用于輸送堆積密度小于1.67/噸/立方米，易于掏取的粉狀、粒狀、小塊狀的低磨琢性物料及袋裝物料，如煤、碎石、砂、水泥、化肥、糧食等。被送物料溫度小于60℃。其機長及裝配形式可根據用戶要求確定，傳動可用電滾筒，也可用帶驅動架的驅動裝置。
