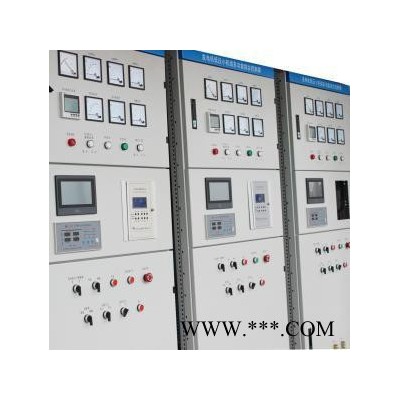

變頻控制柜

一、變頻恒壓供水系統的構成及原理
      變頻恒壓供水控制系統通過測到的管網壓力，經變頻器的內置PID調節器運算后，調節輸出頻率，實現管網的恒壓供水。變頻器的頻率超限信號（一般可作為管網壓力極限信號）可適時通知PLC進行變頻泵邏輯切換。為防止水錘現象的產生，泵的啟停將聯動其出口閥門。


      二、設備選型說明

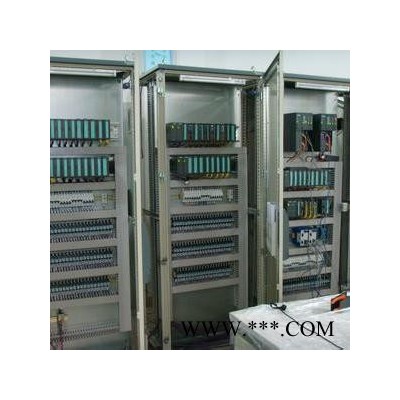

      變頻恒壓供水系統主要由變頻控制柜、壓力傳感器、水泵等組成。變頻控制柜由斷路器、變頻器、接觸器、中間繼電器、PLC等組成。
      1. 供水系統選用原則
      (1)蓄水池容量應大于每小時**大供水量。
      (2)水泵揚程應大于實際供水高度。
      (3)水泵流量總和應大于實際**大供水量。
      (4)變頻控制柜選型：
      用戶可根據供水量和供水高度確定水泵型號及臺數，然后對控制柜進行選型。
      2. 變頻器
      根據工藝要求，建議配用偉創AC60系列變頻器。AC60系列變頻器是采用直接轉矩控制（DTC）技術，結合諸多先進的生產制造工藝推出的高性能變頻器。它具有很寬的功率范圍，優良的速度控制和轉矩控制特性完整的保護功能以及靈活的編程能力，較高的可靠性和較小的體積。
      主要技術數據：
      ·功率范圍：2.2-3000kW
      ·電源電壓：380/400/415/440/460/480/500VAC 3相±10%；
      ·電源頻率：48-63Hz
      ·控制連接：2個可編程的模擬輸入（AI）；1個可編程的模擬輸出（AO）；5個可編程的數字輸入（DI）；2個可編程的數字輸出（DO）。
      ·連續負載能力：150% In，每10分鐘允許1分鐘
      ·串行通訊能力：標準的RS—485接口可使變頻器方便地與計算機連接。
      ·保護特性：過流保護、I2t、過壓保護、欠壓保護、過熱保護、短路保護、接地保護、欠壓緩沖、電機欠/過載保護、堵轉保護、串行通訊故障保護、AI信號丟失保護等。
       外型結構緊湊，安裝方便。產品經過多種電氣安全規范認證，符合GE、UL及質量認證體系ISO9001和ISO4001等。
      偉創變頻器獨特的直接轉矩控制（DTC）功能是目前**的電機控制方式，它可以對所有交流電機的核心變量進行直接控制，無需速度反饋**可以實現電機速度和轉矩的**控制。
      偉創變頻器內置PID、PFC、預磁通等八種應用宏，只需選擇需要的應用宏，相應的所有參數都自動設置，輸入輸出端子也將自動配置，這些預設的應用宏配置大大節約了調試時間，減少出錯。
      3. 可編程序控制器
       PLC建議采用西門子S7-200型。SIMATIC S7-200 可編程序控制器是模塊化中小型PLC系統，能滿足中等性能要求的應用；大范圍的各種功能模塊可以非常好的滿足和適應自動控制任務，各種單獨的模塊之泛組合以用于擴展；簡單實用的分散式結構和多界面網絡能力，使得應用十分靈活；方便用戶和簡易的無風扇設計；當控制任務增加時，可以自由擴展；大范圍的集成功能使得它的功能非常強勁。
      多種的性能遞增的CPU和豐富的且?guī)в性S多方便功能的I/O擴展模塊，使用戶可以完全根據實際應用選擇合適的模塊。當任務規模擴大，可
      隨時使用附加模塊對PLC進行擴展。
      三.應用范圍
      1. 該系統既可用于生產、生活用水，亦可用于熱水供應，恒壓噴淋等系統。
      a. 可廣泛用于工業企業、生活、生產供水系統及企業自備并改造工程，自來水廠、生活小區及消防供水系統。
      b. 可用于各種場合的恒壓、變壓、冷卻水和循環供水系統。
      c. 可用于污水泵站、污水處理及污水提升系統。
      d. 可用于農業排灌、園林噴淋、水景和音樂噴泉系統。
      e. 可用于賓館、大型公共建筑供水及消防系統。
      2. 技術指標
       a**大供水高度：200米
       b**大流量：1000立方米/小時
       c．壓力波動：≤0.25兆帕
      d．水泵電機功率：0.75KW-300KW
