| 安裝機構型式 | 立式 |
|---|---|
| 額定電壓 | 220V |
| 額定功率 | 400W |
| 級數 | 單級 |
| 減速比 | 3-1000 |
| 類別 | 行星減速機 |
| 類型 | 齒輪箱 |
| 使用范圍 | 減速機 |
| 適用范圍 | 減速機 |
| 輸入轉速 | 4000 |
| 許用扭矩 | 18.5 |
| 用途 | 減速機 |
| 安裝形式 | 立式 |
| 布局形式 | 同軸式 |
| 齒面硬度 | 硬齒面 |
| 齒輪類型 | 圓柱齒輪減速機 |
| 輸出轉速范圍 | 8000 |
| 品牌 | 上海漣恒 |
| 型號 | AB60-5-S2-P2 |
| 加工定制 | 是 |
| 是否原廠 | 是 |

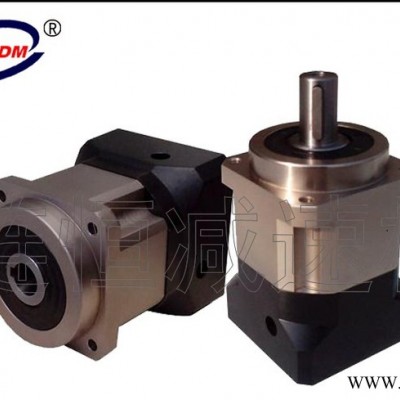

漣恒AB60精密行星齒輪減速機:具有高精度、高鋼性、高負載、高效率、高速比、高壽命、低慣性、低振動、低噪音、低溫升、外觀美、結構輕小、安裝方便**定位等特點,適用于交流伺服馬達、直流伺服馬達、步進馬達、液壓馬達的增速與減速傳動。適合于全球任何廠商所制造的驅動產品連接,如：松下、臺達、安川、富士、三菱、三洋、西門子、施耐德、法那克、科比、科爾摩根、AMK、帕克等等。
AB60精密行星齒輪減速機分：AB60-03、AB60-04、AB60-05、AB60-07、AB60-10、AB60-15、AB60-20、AB60-25、AB60-30、AB60-35、AB60-40、AB60-50、AB60-60、AB60-70、AB60-80、AB60-100、AB60-120、AB60-140、AB60-150、AB60-200、AB60-250、AB60-350、AB60-400、AB60-500、AB60-700、AB60-1000、等26個比速可選擇；分一、二、三級減速傳動；精度：一級傳動精度在4-6弧分，二級傳動精度在6-8弧分，三級傳動精度7-10弧分；完全可替代臺灣利明:SB62-03、SB62-04、SB62-05、SB62-07、SB62-10、SB62-15、SB62-20、SB62-25、SB62-30、SB62-35、SB62-40、SB62-50、SB62-60、SB62-70、SB62-80、SB62-100德國紐卡特:PLN70-03、PLN70-04、PLN70-05、PLN70-07、PLN70-10、PLN70-15、PLN70-20、PLN70-25、PLN70-30、PLN70-35、PLN70-40、PLN70-50、PLN70-60、PLN70-70、PLN70-80、PLN70-100,
臺灣VGM:MF60H-03、MF60H-04、MF60H-05、MF60H-07、MF60H-10、MF60H-15、MF60H-20、MF60H-25、MF60-30、MF60H-35、MF60H-40、MF60H-50、MF60H-60、MF60H-70、MF60H-80、MF60H-100,
臺灣PHT:DS60-03、DS60-04、DS60-05、DS60-07、DS60-10、DS60-15、DS60-20、DS60-25、DS60-30、DS60-35、DS60-40、DS60-50、DS60-60、DS60-70、DS60-80、DS60-100,級國內產品PX60-03、PX60-04、PX60-05、PX60-07、PX60-10、PX60-15、PX60-20、PX60-25、PX60-30、PX60-35、PX60-40、PX60-50、PX60-60、PX60-70、PX60-80、PX60-100，PS70-03、PS70-04、PS70-05、PS70-07、PS70-10、PS70-15、PS70-20、PS70-25、PS70-30、PS70-35、PS70-40、PS70-50、PS70-60、PS70-70、PS70-80、PS70-100
應用領域：AB60伺服行星減速機可直接安裝到交流和直流伺服馬達上，廣泛應用于精密加工機床、航太工業、半導體設備、印刷機械，食品包裝、自動化產業、工業機器人、醫療檢驗、精密測試儀器和自動化高精度的機電產品行業。
性能及特點：
1、行星齒輪的傳動介面采用不含保持器之滿針滾針軸承,增加接觸面積以提高結構剛性及輸出扭矩；
2、采用3D/PORE的設計分析技術，分別對螺旋齒面作齒形及導程修整，以降低齒輪對嚙入及嚙出的沖擊和噪音，增加齒輪系的使用壽命；
3、齒輪材料選用**的鉻鉬釩合金鋼，經調質熱處理至基材硬度30HRC，再利用本廠先進的離子氮化設備將齒輪表面的硬度氮化至840HV，以獲得**的耐磨耗和耐沖擊韌性；
4、行星臂架與輸出軸采用一體式的結構設計，且輸出軸的軸承配置采用大跨距設計確保**大的扭轉剛性和輸出負載能力；
5、輸出端的油封接觸介面采用先進的氮化鈦（TiN）鍍膜，表面硬度達2000HV以上，且接觸面的表面粗糙度達Ra 0.2um以下，可確保**低摩擦系數和**低的啟動扭矩；
6、使用NYOGEL792D合成潤滑油脂，并采用IP65防護等級的密封設計，潤滑油不泄露，免維護；
7、輸入端與馬達的連接采用筒夾式的鎖緊機構并經動平衡分析，以確保在高輸入轉速下結合介面的同心度和零背隙的動力傳遞；
8、整支齒輪棒材制作出的太陽齒輪，剛性強，同心度準確；
9、獨特的馬達連接板和軸襯的模組化設計，適用于任何伺服馬達；
10、齒輪箱表面利用無電解鎳處理，馬達連接板采用黑色陽極處理，提高環境的耐受性和抗腐蝕能力；
11、齒輪箱和內環齒輪采用一體式的設計，結構緊湊、精密度高、輸出扭矩大。
