| 加工定制 | 是 |
|---|---|
| 結構形式 | 抽出式 |
| 防護等級 | IP40 |
| 連接方式 | 緊固件連接 |
| 用途 | 進線柜 |
| 外形及安裝方式 | 臺式 |
| 額定電壓 | 0.4（kV） |
| 額定頻率 | 50（Hz） |
| 母線額定電流 | 1600（A） |
| 應用場景 | 終端配電 |
| 產品認證 | ccc |
| 品牌 | JSM |
| 型號 | 生產GCS低壓開關柜MNS低壓開關柜配件低壓開關柜GCK成套低壓開關柜抽出式低壓開關柜低壓開關柜GG |

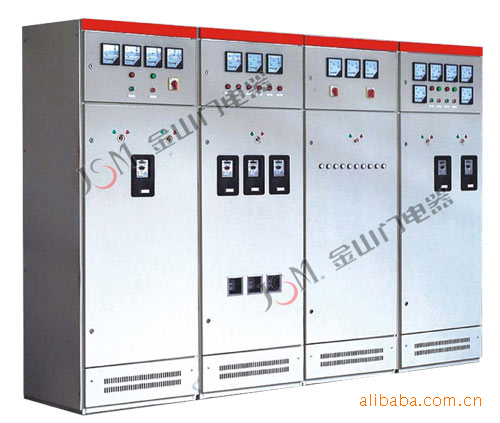

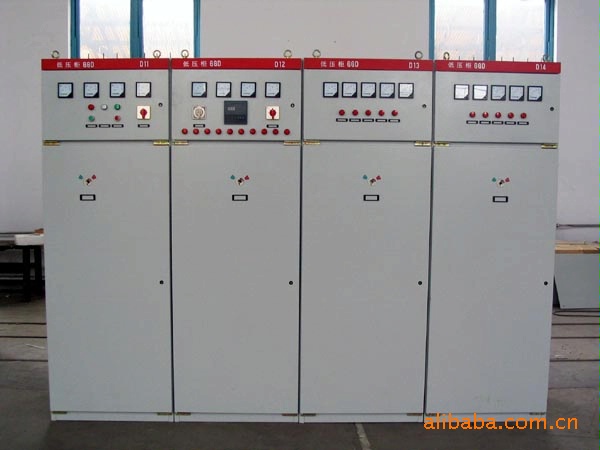

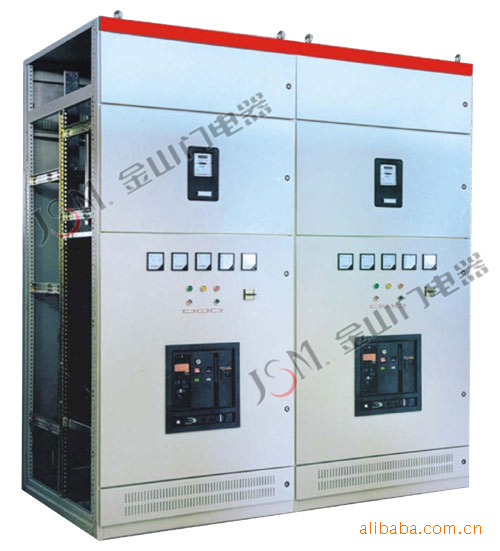

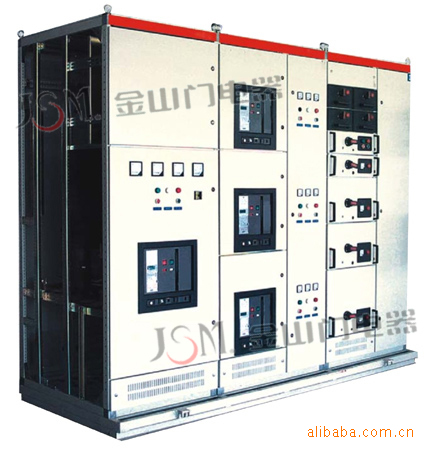

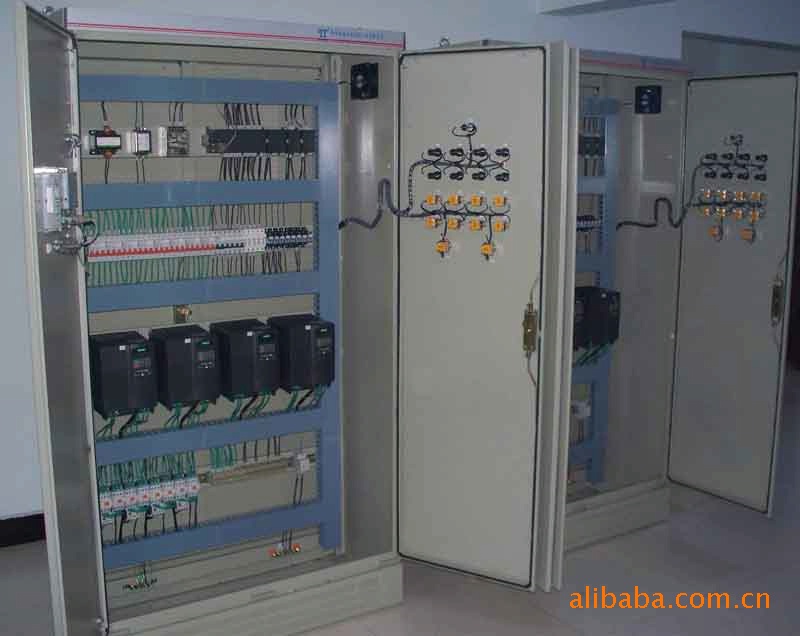

一、概述
GCS型低壓抽出式開關柜（以下稱裝置）是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制出的符合國情、具有較高技術性指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜。該裝置于一九九六年七月在上海通過了兩部聯合主持的鑒定。受到生產制造單位和電力使用部門的重視和肯定。
電力工業部、機械工業部聯合以安生用[1997]01號、機重[1997]01號文下發了《關于GCS型低壓抽出式開關柜推廣應用有關問題的通知》。目前，GCS型低壓抽出式開關柜已被電力用戶廣泛選用。
二、使用范圍和用途
裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50（60）Hz、額定工作電壓為380V（400）、（600），額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功率補償使用的低壓成套配電裝置。
三、型號含義
四、性能指標
裝置的設計符合下列標準
BG7251低壓成套開關設備
IEC439-1低壓成套開關設備和控制設備
ZBK36001低壓抽出式成套開關設備
五、主要技術參數
序號 | 名稱 | 單位 | 數據 | |
1 | 主電路額定電壓 | V | 交流380（400）,（660） | |
2 | 輔助電路額定電壓 | V | 交流220，380，（400）；直流110，220 | |
3 | 額定頻率 | Hz | 50（60） | |
4 | 額定絕緣電壓 | V | 660（1000） | |
5 | 額定電流 | 水平母線 | A | ≤4000 |
垂直母線（MCC） | A | 1000 | ||
6 | 母線額定短時耐受電流 | KA/IS | 50，80 | |
7 | 母線額定峰值耐受電流 | KA/0.1S | 105，176 | |
8 | 工頻試驗電壓 | 主電路 | V/1min | 2500 |
輔助電路 | v/1min | 1760 | ||
9 | 母線 | 三相四線制 |
| A.B.C.PEN |
三相五線制 |
| A.B.C.PE.N | ||
10 | 防護等級 |
| IP3L0.IP4L0 | |
六、產品特點
提高轉接件的熱容量，較大幅度的降低由于裝接件的溫升給接插件、電纜頭、間隔板帶來的附加溫升。功能單元之間、隔室之間的分隔清晰、可靠，不因某一單元的故障而影響其它單元工作，使故障局限在最小范圍。母線平置式排列使裝置的動、熱穩定性好，能承受80/176KA短路電流的沖擊。MCC柜單柜的回路數量最多至22回，充分考慮了大單機容量發電廠，石化系統等行業自動化電動門（機）群的需要。裝置與外部電纜的連接在電纜隔室中完成，電纜可以上下進出。零序電流互感器裝置在電纜隔室內，使安裝維修方便。同一電源配電系統，可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值，還可部分降低對元器件短路強度的要求。抽屜單元有足夠數量的二次插接件（1單元及以上為32對，1/2單元為20對。）可滿足計算機接口和自控回路對接點數量的要求。七、安裝與使用
產品到達收貨地點以后，首先應當檢查包裝是否完好無損，發現問題應及時通知合同有關部門做好商務紀錄，共同分析原因，作好簽證和善后處理。
對于不立即安裝的產品，應根據正常使用條件和電氣設備暫時保管規程要求置于適當?shù)膱鏊?，妥善保管?/p>
1.產品的安裝應按安裝示意圖進行?；A(chǔ)槽鋼和采用螺栓固定方式時的螺栓由用戶自備。主母線連接時，如表面因運輸、保管等原因有不平整時需平整后連接緊固。
2.裝置單獨或成列安裝時，其垂直度以及柜面不平度和柜間縫隙的偏差應符合下列規定。
（1）垂直度：3.3mm
（2）水平度：相鄰兩柜頂部：2mm，成列柜頂部：5mm。
（3）不平度：相鄰兩柜邊：1mm，成列柜邊：5mm。
（4）柜間接縫：2mm。
3.產品安裝后投運前的檢查與試驗。
檢查柜面漆或其他覆蓋材料（如噴塑）有否損壞，柜內是否干燥清潔。
電器元件的操作機構是否靈活，不應有卡澀或操作力過大現象。
主要電器的主輔觸頭的通斷是否可靠、準確。
抽屜或抽出式機構抽拉應靈活、輕便、無卡阻和碰撞現象。
抽屜或抽出式結構的動、靜觸頭的中心線應一致，觸頭接觸應精密。主、輔觸頭的插入深度應符合要求。機械聯鎖或電氣。聯鎖裝置應動作準確，閉鎖或解除均應可靠。
相同尺寸的抽屜應能方便的互換，無卡阻和碰撞現象。
抽屜與柜體間的接地觸頭應接觸緊密，當抽屜推入時，抽屜的接地觸頭比主觸頭先接觸，拉出時接地觸頭比主觸后斷開。
儀表的刻度整定、互感器的變比及極性應正確無誤。
熔斷器的熔芯規格應符合工程設計的要求。
保護的額定值及整定應正確，動作可靠。
用1000兆歐表測量絕緣電阻值不得低于1兆歐。
各母線的連接良好，絕緣支撐件、安裝件及其他附件安裝應牢固可靠。
4.使用注意事項
裝置為不靠墻安裝，正面操作，雙面維修的低壓配電柜。柜的維修通道及柜門，必須是考核合格的專業人員方可進入或開啟進行操作、檢查和維修。
空氣斷路器、塑殼斷路器經過多次分、合，特別是經過短路分、合后，會使觸頭局部燒傷和產生碳類物質，是接觸頭電阻增大，應按斷路器使用說明書進行維護和檢修。
經過安裝和維修后，必須嚴格檢查各隔室之間、功能單元之間的隔離狀況，以確保本裝置良好的功能分隔性，防止出現故障擴大。
八、訂貨須知
訂貨合同包含以下內容：
1.產品的全型號包括主電路方案號和輔助電路方案號；
2.主電路系統組合順序圖；
3.輔助電路電氣原理圖；
4.柜內元器件清單；
5.電路中電壓、電流、時間等整定參數；
6.與產品正常使用不符的其他特殊要求。
