| 種類 | 液壓控制系統 |
|---|---|
| 電機功率 | 2.2（kw） |
| 額定壓力 | 16（mpa） |
| 額定流量 | 10 |
| 油箱容量 | 10（L） |
| 接管口徑 | 14（mm） |
| 材質 | 鑄鋁 |
| 公稱壓力 | 16（MPa） |
| 適用介質 | 液壓油 |
| 品牌 | SKBTFLUID |
| 型號 | 60V2.2KW無刷直流電機-8組電磁閥-10L油箱 |
| 加工定制 | 是 |
液壓動力單元總成和控制系統配套規格說明書
液壓動力單元總成系統是由液壓動力單元總成和控制閥（不包括專用執行油缸）組成，是專為環衛車清掃車，垃圾運輸車，鉤臂垃圾車等配套設計的液壓動力源和控制系統。
一， 液壓動力單元總成配套規格見表一。
表一：
| 油泵排量ml/r | 系統壓力MPa | 電機轉速R/min | 系統流量L/min | 電機功率Kw | 油箱容量L | 控制方式 |
| 1.1 | 16 | 1490 | 1.64 | 0.465 | 4~10 | 手動，電動，無線遙控 |
| 1.6 | 16 | 1490 | 2.38 | 0.677 | 4~10 | 手動，電動，無線遙控 |
| 2.0 | 16 | 1490 | 2.98 | 0.846 | 4~10 | 手動，電動，無線遙控 |
| 2.5 | 16 | 1490 | 3.73 | 1.058 | 4~10 | 手動，電動，無線遙控 |
| 3.0 | 16 | 1490 | 4.47 | 1.269 | 4~10 | 手動，電動，無線遙控 |
| 3.5 | 16 | 1490 | 5.22 | 1.481 | 4~10 | 手動，電動，無線遙控 |
| 4.0 | 16 | 1490 | 5.96 | 1.692 | 4~10 | 手動，電動，無線遙控 |
| 6.0 | 16 | 1490 | 8.94 | 2.538 | 4~10 | 手動，電動，無線遙控 |
| 另有特殊需要，可以訂制配套設置。 | ||||||
說明：1.動力單元的電機為12V.24V/36V/48V/60V72V；
也可以采用交流220V/380V。
2.動力單元閥塊與機座安裝形式的安裝孔尺寸：
A安裝孔鏍紋：
B兩安裝孔距：
3.動力單元油泵排量-旋轉方向： 1.6/r-左旋向，或右旋
4.控制用液壓多路換向閥**大通過流量： 50 L/min
5. ZT-L12-E型液壓多路換向閥額定壓力： 16 Mpa
6. ZT-L12-E型液壓多路換向閥的底板安裝孔：4-M8孔位110X81mm

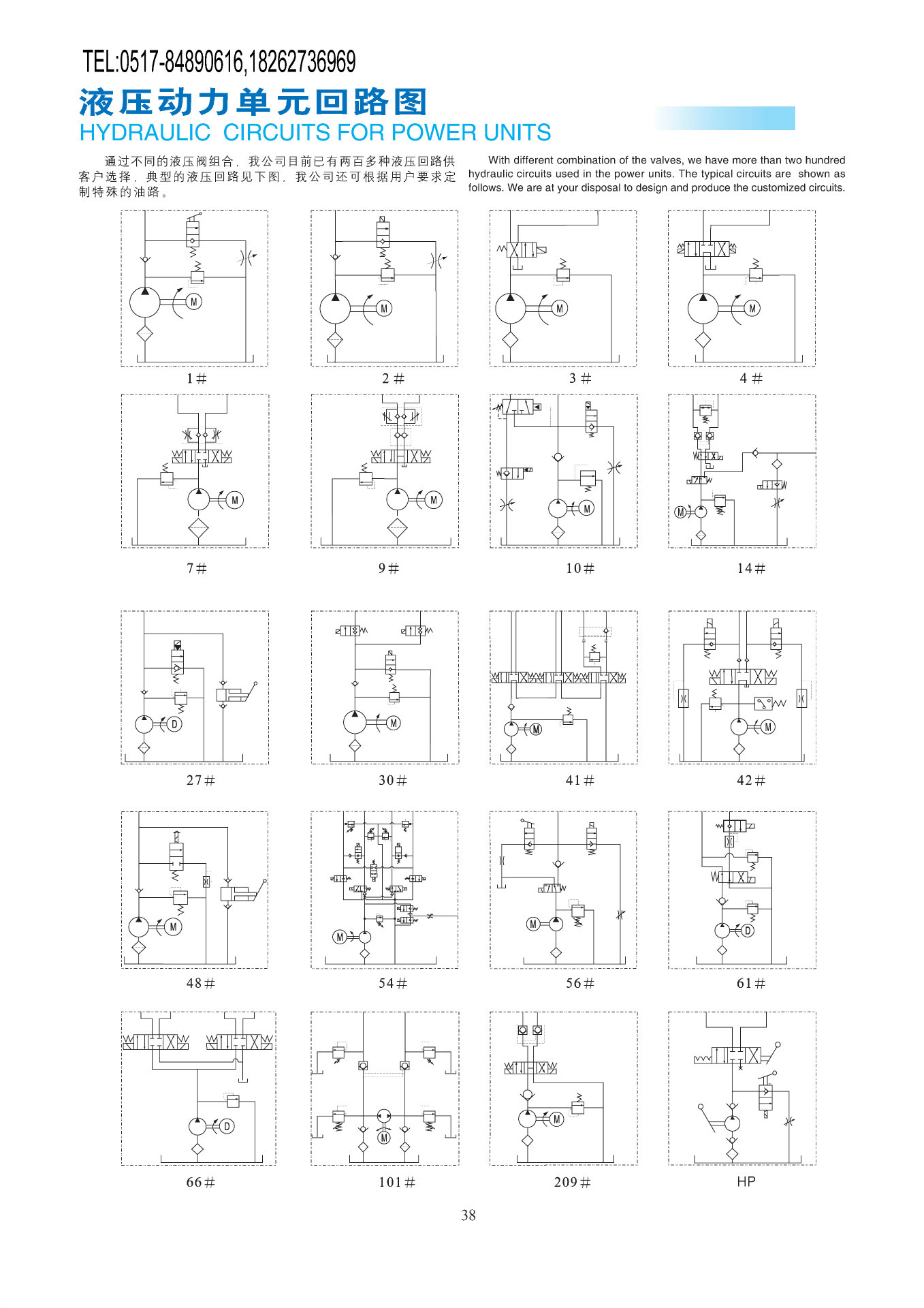

二， 液壓系統油口連接見圖一。
詳情見液壓動力單元圖紙
三，系統各油口鏍紋規格說明：
1. 動力單元壓力油輸出油口（P）： M14X1.5—6H 2. 動力單元及系統總回油口（T）： M14X1.5—6H 3. 液壓多路閥上的進油口（P）、回油口（T）： M18X1.5—6H 4. 液壓多路閥上的工作油口（A和B）： 4—M18X1.5—6H 5. 系統管道通徑（推薦）： >/=8 mm 6. 管道接頭及接頭形式由客戶自定。 7. 油箱容量按協議供貨。
四，另有特殊使用要求的情況，請與本公司銷售15365915211/技術部門0517-84890616聯系。
