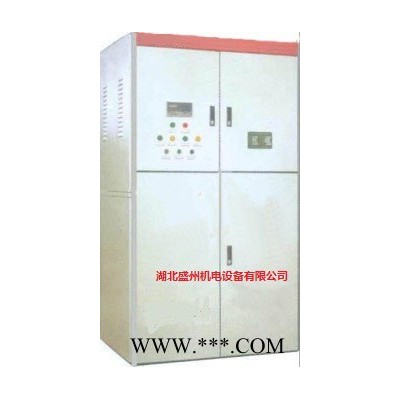

湖北盛州機電生產的高壓電機液阻軟啟動柜一般分為高壓籠型和高壓繞線型，高壓液阻軟啟動柜采用平滑軟啟動的方式保護您的大中型電機，贏得廣大用戶的一致認可。如果您有需求或者建議，請來電咨詢    錢女士  13871795430

高壓電機液阻軟啟動柜工作原理

   GYQ系列高壓電機液阻軟啟動柜是采用特種介質的水溶液作為電阻，在特別設計的液體電阻箱中引入極板做電極串入電機轉子回路中，當電動機起動時，由一小功率伺服電機帶動極板移動來改變極板的相對位置，使液體電阻（串入轉子回路的）由大到小作無級變化，從而使電機低電流平滑起動。

高壓電機液阻軟啟動柜技術參數

1、被控電機功率：45～10000KW

2、被控電機轉子電流：200～2000A

3、被控電機轉子電壓：200～2200V

4、電液正常工作溫度：0～75℃

5、連續起動次數：5～10次

6、起動電流：Iq ≤ 1.3Ie（Ie為電機額定電流）

7、電源電壓：三相380V、50Hz

安裝與調試

安裝與連線

1、電柜應安裝在可泄水的水泥基礎上，確保電柜與水平面垂直，柜體緊固于基礎上的槽鋼上，且電柜下方應有電纜溝。

2、按照電氣原理圖將電動機轉子電纜線（電纜線能承載足夠的電流）引入電柜并連接好，同時接好聯鎖控制線。

3、檢查接線是否正確，緊固件是否松動。

4、檢查液體電阻極板對地絕緣電阻應≥5MΩ

調試

配制電阻液：

1）各隔槽中注入八成的純凈水。

2）三份電液粉分別注入三個槽內，然后再加純凈水，使三槽液面同時至離箱蓋15cm處。

3）起動升降電機，使活動極板上、下升降數次，以使電阻液均勻。

請按照以上三個步驟依次進行

試車

觀察起動電流是否小于1.3Ie、若是，則可以正式投入使用，否則調整電阻液體濃度，具體調整方法詳見本說明書“使用和維修”部分。
