| 類型 | 綜合參數測試儀 |
|---|---|
| 適用范圍 | 標識電阻,瞬間大電流放電,熱敏電阻,鎳氫電池測試,內阻,鋰電池測試,短路保護,電壓,充放電,電芯測試設備,電芯驗證標定設備 |
| 品牌 | MACCOR |
| 型號 | S4000C |
| 加工定制 | 是 |

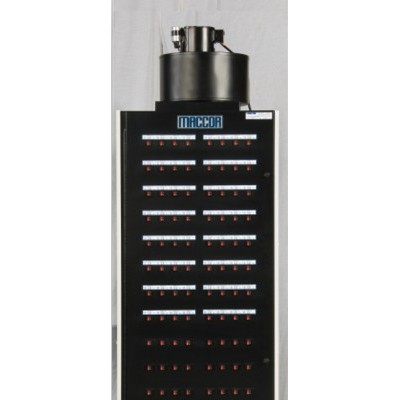

MACCOR Series 4000高精度電池測試設備是一個多功能、全自動、可編程測試系統，可用于各類電池的研究開發和質量控制， 它是專門為滿足每一位用戶的需要而生產的，包括硬件和軟件兩部分。
Series 4000高精度電池測試設備 包括如下功能:
測試設備通過微電腦控制，并帶有內存儲器，測試程序可完全下載到測試設備運行
通過軟件可設置充放電的安全上下限值，并在超出設置值后，軟件會自動控制斷開測試電路，以達到安全的目的
系統中每一個測試通道都是相對獨立可控的。
操作的類型包括：充電（源電流），放電（反向電流），休眠（等待），電壓掃描，脈沖為10ms的標準脈沖
測試模式可定義為恒流, 恒功率, 恒電阻, 恒電壓。
測試過程可以根據結束條件轉移到其他測試步驟 。
測試結束條件包括各項額定值(電壓,電流,時間等),積分值(能量,電容,半循環的數據),微分值。

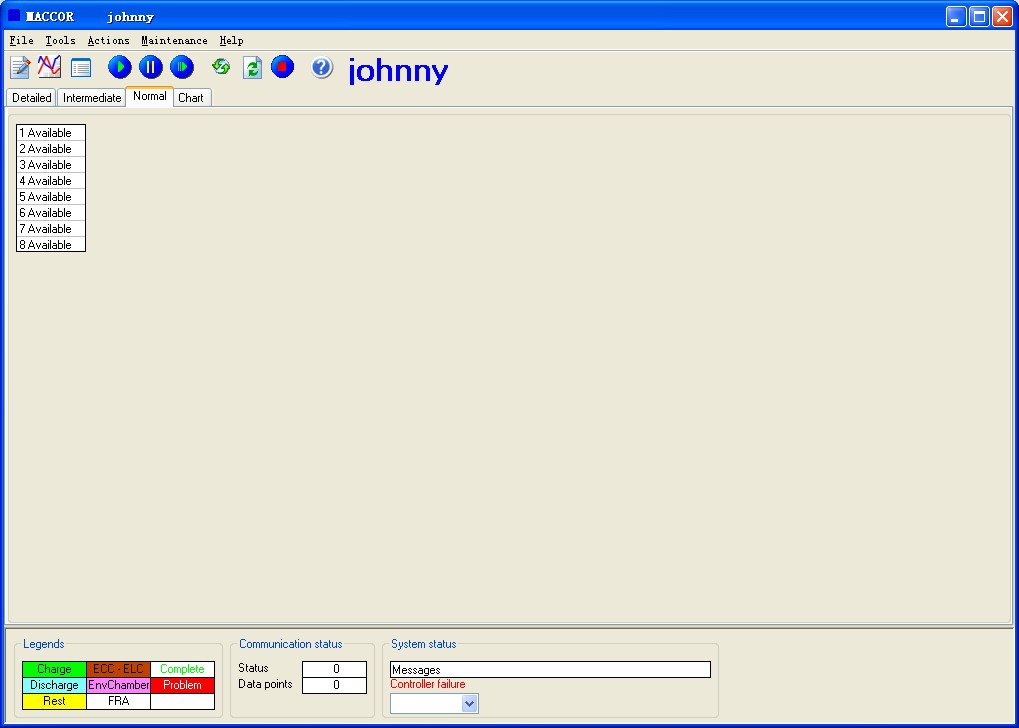

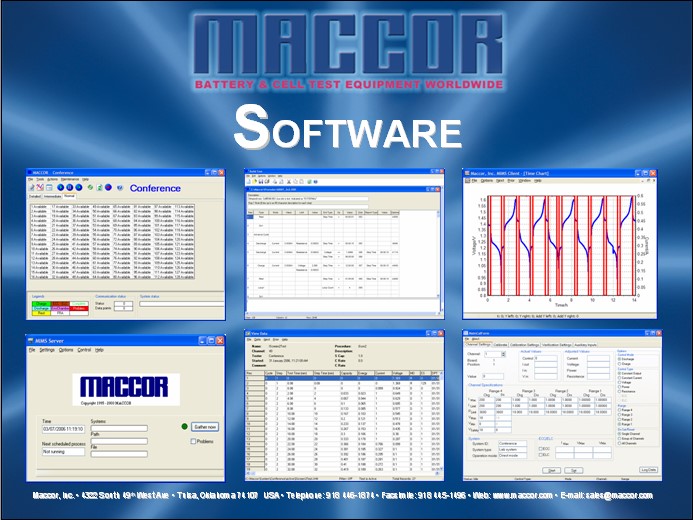

測試系統能實時顯示、描繪、打印測試數據或完整的測試過程。
借助于數據管理軟件, 測試數據可以經過局域網自動傳遞。
圖表可以由用戶編輯題目，并能定義坐標，線的顏色以及其他多項參數。
制作好的圖形可以作為模板保存下來，以便以后重復調用。
可將來自于多個測試通道的數據繪制在一個圖上，或者多個圖編輯成一個視圖。
系統電源報警功能在外部電源突然斷電時，能保存完整的測試數據并重新啟動。
測試柜設計了前后門，以便于檢查。
可以和環境試驗箱聯機使用。
測試系統根據NIST標準，每年作一次校準
| 設備名稱 | 高精度高速脈沖電池測試儀 | 高速脈沖動力電池測試系統 |
| 設備型號 | SERIES 4000 | SERIES 4000 |
| 電壓范圍 | 0~5V/-5V~+5V/0~10V | 0~180V |
| 電壓精度 | ±0.02% FS | ±0.02% FS |
| 電壓分辨率 | 16Bit | 16Bit |
| 電流范圍 | 5A/150mA/5mA/150uA | 0~2000A或以上 |
| 電流精度 | ±0.01% FS | ±0.025% FS |
| 電流分辨率 | 16Bit | 16Bit |
| 數據采集 | 5mS /2mS /1mS | 5mS /2mS /1mS |
| 操作模式 | 恒流，恒壓，恒功率，恒電阻，波形模式，公式模式 | |
| 可選配件 | 輔助溫度檢測通道、輔助電壓檢測通道、輔助壓力檢測通道、SMB智能電池測試、I2C、HDQ、CAN通訊功能、熱敏電阻輸入、數字I/O功能等…… | |
| 設備尺寸 | 81cm(D)X220cm(H)X64cm(W) | |
Series 4000高精度電池測試設備是一款由美國MACCOR生產的高精度電池測試系統，此電池測試系統的主要檢測功能如下：
恒流充放電測試
恒壓充放電測試
恒功率充放電測試
恒電阻放電測試
電流階梯或斜坡測試
電流脈沖或功率脈沖測試
容量測試
循環壽命實驗
過充、過放速率承受能力實驗
荷電保持能力實驗
不同溫度下的電池性能測試
直流內阻DCIR測試
1KHz的交流阻抗測試
HPPC與PITT測試
脈沖測試
變量測試
實時容量倍率測試
實時工況模擬測試
