| 產品類型 | 全新 |
|---|---|
| 產品認證 | ISO2000 |
| 動力類型 | 機械傳動 |
| 公稱壓力 | 800 |
| 喉口深度 | 800 |
| 滑塊行程 | 130mm |
| 控制形式 | 人工 |

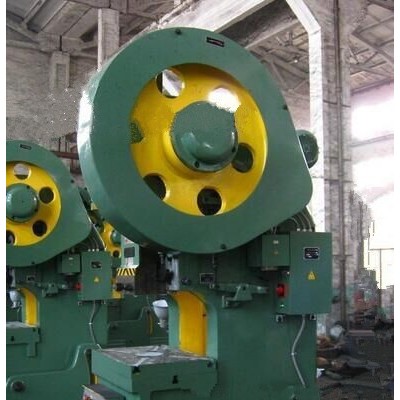

| 類型 | 普通沖床 |
| 售后服務 | 一年保修 |
| 行程次數 | 70次/min |
| 執行標準 | 國標 |
| 主電機功率 | 7.5kw |
| 是否庫存 | 是 |
| 貿易屬性 | 促銷 |
| 適用行業 | 不銹鋼制品 |
| 布局形式 | 立式 |
| 發貨期限 | 1天 |
| 經營模式 | 品牌經銷 |
| 模柄孔尺寸 | 65 |
| 作用對象材質 | 金屬 |
| 品牌 | 沃得精機 |
| 型號 | JB23-80T |
| 打樣周期 | 1-2天 |
本產品采用先進的動平衡系統，配合外部減震結構，既是在超高速狀態下運行能保持穩定可靠，用于大批量生產的電子，五金零件等，沖速1000次/分鐘。歡迎來電洽談！

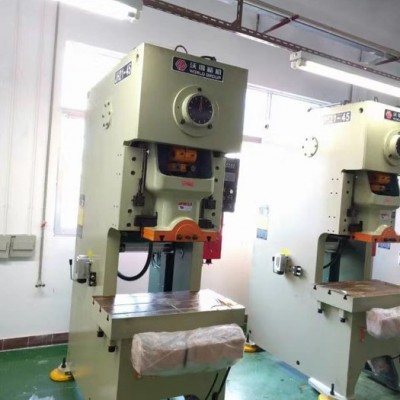

JH21系列高性能氣動沖床：
■性能特點：
鋼板焊接機身，均經過回火(或振動時效)、拋丸處理，剛性好，精度穩定；
曲軸縱置，結構緊湊，曲軸經高頻淬火后磨削處理，光潔度好，轉動靈活；矩形六面加長導軌，導向面青銅鑲板，導向精度高；
氣動雙平衡缸，平衡滑塊和上模重量，降低沖擊和噪音，消除連桿與滑塊間隙，減少受力零件沖擊與磨損；整機采用進口PLC集中控制，氣路選 用進口安全雙聯閥控制，可實現點動、寸動、單次和連續沖壓；滑塊、導軌、工作臺板、連桿、接套等關鍵件均采用樹脂砂鑄造，與一般的粘土砂鑄造相比，改善表面粗糙度下1-2級，提高尺寸精度2-3級：
60T及以上噸位產品采用電動調節裝模高度；關鍵件如氣動元件、電器元件、密封件、按鈕等均選用進口件；可選用干式或濕式摩擦離合器，可選用液壓過載保護裝置或壓塌式保險器可根據用戶要求選配自動潤滑、光電保護、變頻調速、空氣吹科寺裝置。
| 技術參數 | 代號R | 單位 Unit | JH21-25 | JH21-45 | JH21-60 | JH21-80 | JH21-125 | JH21-160 | JH21-200 | JH21-250 | JH21-315 | |
| 滑塊公稱壓力 | Pe | KN | 250 | 450 | 600 | 800 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| 公稱力行程 | Sp | mm | 3 | 4 | 4 | 5 | 6 | 6 | 6 | 6 | 7 | |
| 滑塊行程 | S | mm | 80 | 120 | 140 | 160 | 180 | 200 | 250 | 250 | 250 | |
| 行程次數 | 固定Fixed | n | times | 100 | 80 | 70 | 60 | 50 | 45 | 45 | 30 | 30 |
| 可變Variable | 60-100 | 50-80 | 45-70 | 40-60 | 35-50 | 30-45 | 25-45 | 20-30 | 20-30 | |||
| 封閉高度 | H2 | mm | 250 | 270 | 300 | 320 | 350 | 400 | 450 | 500 | 500 | |
| 封閉高度調劑量 | t | mm | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 120 | |
| 滑塊中心線至機距離 | C1 | mm | 210 | 225 | 270 | 310 | 350 | 390 | 430 | 450 | 450 | |
| 立柱距離Distance Between Uprights | d1 | mm | 450 | 500 | 560 | 620 | 680 | 720 | 900 | 980 | 980 | |
| 滑塊底面尺寸 | 左右 | a | mm | 360 | 410 | 480 | 540 | 620 | 700 | 880 | 950 | 950 |
| 前后 | b | mm | 250 | 340 | 400 | 460 | 520 | 580 | 650 | 700 | 700 | |
| 模柄孔尺寸 | 直徑Dia | d | mm | 40 | 50 | 50 | 50 | 70 | 70 | 70 | 70 | 70 |
| 深度Depth | I | mm | 65 | 60 | 70 | 65 | 90 | 100 | 100 | 130 | 130 | |
| 工作臺尺寸 | 左右 | C | mm | 720 | 810 | 920 | 950 | 1070 | 1170 | 1390 | 1500 | 1540 |
| 前后 | D | mm | 400 | 440 | 520 | 600 | 680 | 760 | 840 | 880 | 880 | |
| 工作臺板厚度 | H3 | mm | 80 | 110 | 130 | 140 | 155 | 165 | 180 | 190 | 190 | |
| 工作臺離地面距離 | H1 | mm | 780 | 800 | 900 | 900 | 900 | 900 | 920 | 920 | 1000 | |
| 外形尺寸 | 前后 | A | mm | 1346 | 1435 | 1540 | 1765 | 2040 | 2305 | 2690 | 2660 | 2720 |
| 左右 | B | mm | 945 | 1075 | 1200 | 1200 | 1320 | 1420 | 1540 | 1640 | 1680 | |
| 高 H | H | mm | 2120 | 2391 | 2570 | 2725 | 3035 | 3215 | 3810 | 3785 | 3865 | |
| 地腳螺拴距離 | 前后 | a1 | mm | 830 | 950 | 1100 | 1210 | 1510 | 1670 | 2020 | 2150 | 2140 |
| 左右 | b1 | mm | 690 | 745 | 840 | 920 | 1040 | 1140 | 1360 | 1460 | 1500 | |
| 電動機功率 | 型號Model | Y100L2-4 | Yl32S-4 | Yl32S-4 | Yl32M-4 | Yl60M-4 | Yl60L-4 | Yl80M-4 | Y200L2-6 | Y225M-6 | ||
| 功率Power | KW | 3 | 5.5 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | ||
| 重量 Weight(Approximate) |
| KG | 2380 | 3500 | 5150 | 7950 | 10350 | 15400 | 20500 | 23600 | 27600 | |
