| 類型 | 智能溫度控制調節器 |
|---|---|
| 品牌 | 霍尼韋爾Honeywell |
| 型號 | XL150 |
| 是否提供加工定制 | 是 | 品牌 | HONEYWELL |
| 型號 | XL50，XCL8010A，XL50A-MMI-EP,XL50A-UMMI-PC | 額定電流 | 24（A） |
| 短路關合電流 | 16（KA） | 殼體防護等級 | 68 |
| 外形尺寸 | 111（mm） | 產品認證 | CE |
| 外殼材質 | 不銹鋼 |

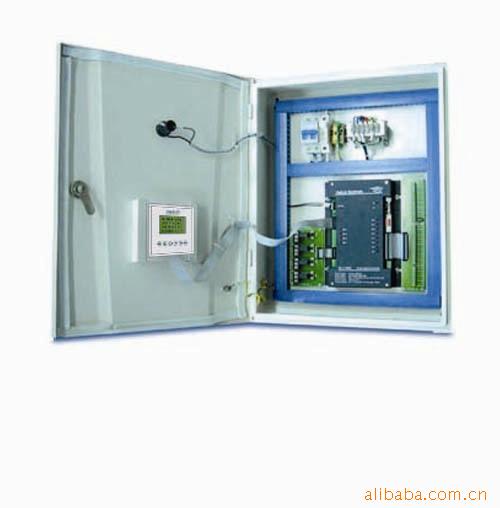

Honeywell，XL50，DDC控制柜，XL50A-MMI-EP,XL50A-UMMI-PCXL50安裝于控制箱門上
箱體尺寸：500 X 400 X 200 mm
概況
此系統控制器使用的是霍尼韋爾公司的XL50控制器?？刂破魍瓿煽照{(diào)系統的溫度、濕度控制等。
XL50控制器
XL50控制器是美國霍尼韋爾公司XL5000系列中**適合于獨立應用的控制器。是一臺用于小型建筑物控制而專門設計的微型控制器，它成本低，是專為采暖通風和空調系統使用的控制設備。XL50具有一體化的顯示操作單元，有固定的輸入、輸出配置，具有實時時鐘，可以完成復雜的控制及數據記錄。XL50的應用程序可以是一組標準應用程序，也可以是用CARE工程軟件按用戶要求編制的定制程序。
控制說明
溫度控制
A、冬季
根據檢測到的回風溫度，與其設定溫度進行比較，控制電加熱器的起停以保證送到受控區域的風溫穩定；
B、夏季
根據檢測到的回風溫度，與其設定溫度進行比較，采取PID調節控制冷水閥的開度以保證送到受控區域的風溫穩定；冬天冷水閥關閉；
濕度控制
A、加濕（回風濕度＜設定濕度）
根據檢測到的回風濕度，與其設定濕度進行比較，控制加濕控制閥和加濕器的開關，以保證送到受控區域的濕度穩定；
電加熱
當風機開啟，風機狀態反饋回來時延時10分鐘后，根據檢測到的回風溫度，與其設定溫度進行比較，控制電加熱器的起停以保證送到受控區域的風溫穩定；關閉系統時提前10分鐘關閉電加熱；
加濕器
當風機開啟，風機狀態反饋回來時延時5分鐘后，根據檢測到的回風濕度，與其設定濕度進行比較，控制加濕控制閥和加濕器的開關，以保證送到受控區域的濕度穩定；關閉系統時提前5分鐘關閉加濕閥；
風機狀態
當風機開啟，風機狀態反饋回來時，冷熱水閥、新/回風閥、加濕閥、電加熱器、房間比例調節電動風閥恒溫控制進入自動控制；當風機開啟，風機狀態沒有反饋回來時，不起作用。
新/回風閥
當風機開啟后，新/回風閥根據檢測到的回風溫度，與其設定溫度進行比較，采取PID調節控制新/回風閥的開度以保證送到受控區域的風溫穩定；新風閥開度始終保證9%的新風開度，保證室內新風量；新/回風閥相互成反比例方式開啟；
冬夏轉換
冬季和夏季的轉換需要在操作面板里手動完成
風壓故障報警
當風機開啟后，風機風壓故障生效報警聲光報警
過濾網故障報警
當風機開啟后，過濾網堵塞故障生效報警聲光報警
