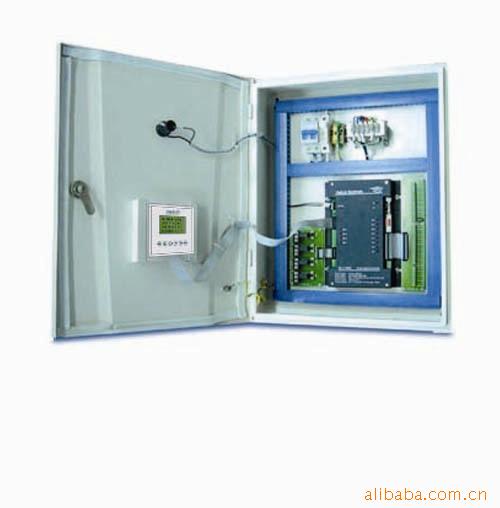

Honeywell DDC控制柜XL50，XL50A-MMI-EP,XL50A-UMMI-PC安裝于控制箱門上

箱體尺寸：500 X 400 X 200 mm


概況

此系統控制器使用的是霍尼韋爾公司的XL50控制器?？刂破魍瓿煽照{(diào)系統的溫度、濕度控制等。



XL50控制器

XL50控制器是美國霍尼韋爾公司XL5000系列中**適合于獨立應用的控制器。是一臺用于小型建筑物控制而專門設計的微型控制器，它成本低，是專為采暖通風和空調系統使用的控制設備。XL50具有一體化的顯示操作單元，有固定的輸入、輸出配置，具有實時時鐘，可以完成復雜的控制及數據記錄。XL50的應用程序可以是一組標準應用程序，也可以是用CARE工程軟件按用戶要求編制的定制程序。



控制說明

  溫度控制

A、冬季

根據檢測到的回風溫度，與其設定溫度進行比較，控制電加熱器的起停以保證送到受控區域的風溫穩定；

B、夏季

根據檢測到的回風溫度，與其設定溫度進行比較，采取PID調節控制冷水閥的開度以保證送到受控區域的風溫穩定；冬天冷水閥關閉；

濕度控制

A、加濕（回風濕度＜設定濕度）

根據檢測到的回風濕度，與其設定濕度進行比較，控制加濕控制閥和加濕器的開關，以保證送到受控區域的濕度穩定；



 電加熱

當風機開啟，風機狀態反饋回來時延時10分鐘后，根據檢測到的回風溫度，與其設定溫度進行比較，控制電加熱器的起停以保證送到受控區域的風溫穩定；關閉系統時提前10分鐘關閉電加熱；



加濕器

當風機開啟，風機狀態反饋回來時延時5分鐘后，根據檢測到的回風濕度，與其設定濕度進行比較，控制加濕控制閥和加濕器的開關，以保證送到受控區域的濕度穩定；關閉系統時提前5分鐘關閉加濕閥；


風機狀態

當風機開啟，風機狀態反饋回來時，冷熱水閥、新/回風閥、加濕閥、電加熱器、房間比例調節電動風閥恒溫控制進入自動控制；當風機開啟，風機狀態沒有反饋回來時，不起作用。

 新/回風閥

當風機開啟后，新/回風閥根據檢測到的回風溫度，與其設定溫度進行比較，采取PID調節控制新/回風閥的開度以保證送到受控區域的風溫穩定；新風閥開度始終保證9%的新風開度，保證室內新風量；新/回風閥相互成反比例方式開啟；

冬夏轉換

冬季和夏季的轉換需要在操作面板里手動完成


風壓故障報警

當風機開啟后，風機風壓故障生效報警聲光報警


過濾網故障報警

當風機開啟后，過濾網堵塞故障生效報警聲光報警
