| 加工定制 | 是 |
|---|---|
| 使用范圍 | 1 |
| 精度等級 | 1 |
| 輸入端 | 1 |
| 輸出端 | 1 |
| 電源及功耗 | 1 |
| 型號 | M7284Q1009，M7284A1004，M6284C1010，M7294Q1007 |
| 加工定制： | 是 | 品牌： | Honeywell/霍尼韋爾 |
| 型號： | M7284Q1009，M7284A1004，M6284C1010，M7294Q1007 | 功率： | 30（KW） |
| 額定電壓： | 220（V） | 產品認證： | ce |
| 速度響應頻率： | 50（KHz） | 適用電機： | 霍尼韋爾 |

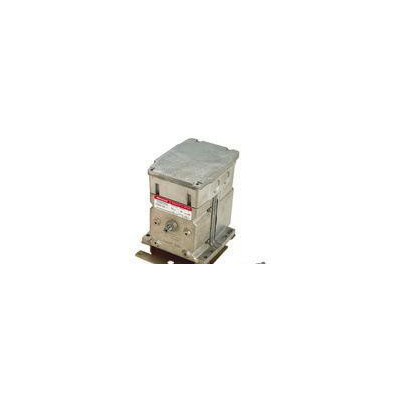

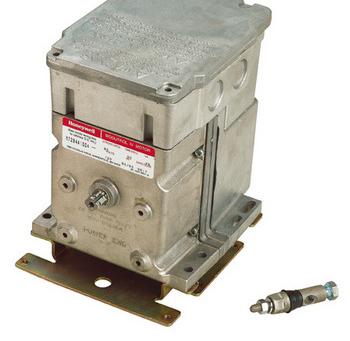

Modutrol IV系列伺服電機
產品說明：
Modutrol IV系列執行器有20多種,產品質量可靠,它們?yōu)楣I(yè)爐,燃燒室和加熱器的擋板及閥門提供精確定位控制.
內置變壓器提供120V,220V,240V供電.控制形式有二位式,二位浮點,位置比例(MA,V,135歐姆),彈簧復位或無彈簧復位,可選反饋電位計,可選2個輔助開關.輸出傳動:雙輸出軸/單輸出軸.力矩:彈簧復位2.3/5.7Nm,無彈簧復位4/8.5/17/34Nm行程:90°,160°, 90°~160°可調.環境溫度:-28℃~65℃可選用防爆外殼.
Modutrol IV執行器控制信號表
型號 | 控制方式 |
M6184 | 二位置浮點 |
M6284 | 二位置浮點,帶反饋電位計 |
M7284 | 4~20MA,1~5V |
M9184 M9484 | 135歐姆電阻信號 M9484專用于燃燒安全控制系統 |
MODUTROL IV–大中型燃燒器用風門執行器：
型號 | 力矩 | 全開時間 | 控制方式 | 輔助開關 | 其它 |
M6284A1048 | 17 Nm | 30秒 | 浮點,反饋 | 無 | 轉角160度 |
M6284A1055 | 17 Nm | 30秒 | 浮點,反饋 | 無 | 轉角90度 |
M6284C1010 | 17 Nm | 30秒 | 浮點,反饋 | 2 SPDT | 轉角90度 |
M7284A1004 | 17 Nm | 30 秒 | 4-20mA | 無 | 轉角90度 |
M7284A1012 | 17 Nm | 30 秒 | 4-20mA | 無 | 轉角160度 |
M7284C1000 | 17 Nm | 30 秒 | 4-20mA | 2 SPDT | 轉角90度 |
M7284Q1009 | 17 Nm | 30 秒 | 4-20mA | 2 SPDT | 90度，零點可調 |
M7294Q1007 | 34Nm | 30 秒 | 4-20mA | 2 SPDT | 90度，零點可調 |
M9184A1035 | 17 Nm | 30 秒 | 135電阻 | 無 | 轉角90度 |
MODUTROL IV–系列執行器通用配件：
198162GA | 內置變壓器，220Vac – 24Vac |
7616BR | 執行器連桿 |
7617ADW | 執行器連桿 |
220738A | 萬能連接固定底座 |
