| 產地 | 上海 |
|---|---|
| 額定電壓 | 24V |
| 功率 | 0.1—0.8 |
| 接口類型 | RS485 |
| 適用電機 | 步進電機 |
| 速度響應頻率 | 250 |
| 品牌 | 研藍 |
| 型號 | PMC006 |
| 加工定制 | 端口定制 |
高性價比RS485總線控制微型步進電機控制器-PMC006（驅動控制一體化）
智能總線驅控一體化產品概述

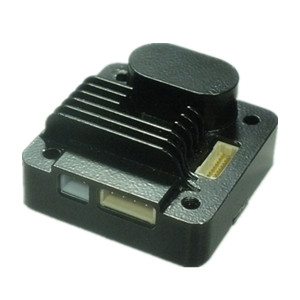

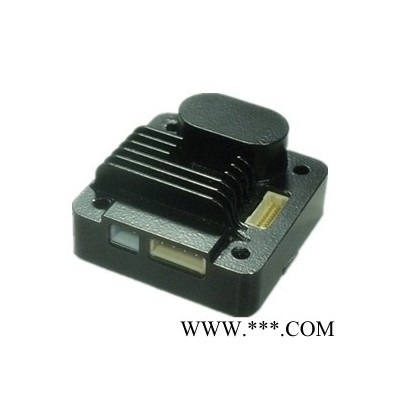

PMC006xx 是一種微型一體化步進電機控制器，可直接安裝在42系列步進電機的后蓋上，該系列控制器提供基于RS485或CANopen總線控制，使用PMC006xx 步進電機控制器可以輕松實現多個節點工控網絡系統。
PMC006xx 提供非常易用的自編程功能，即使是沒有任何軟件編程經驗的工程師，也可以通過簡單的勾選來實現復雜的控制流程，結合豐富的接口IO，使得PMC006xx能夠脫離上位機自動離線執行，這特別適合于各種醫療、環保和自動化儀器領域。
智能總線驅動控制器特性概述

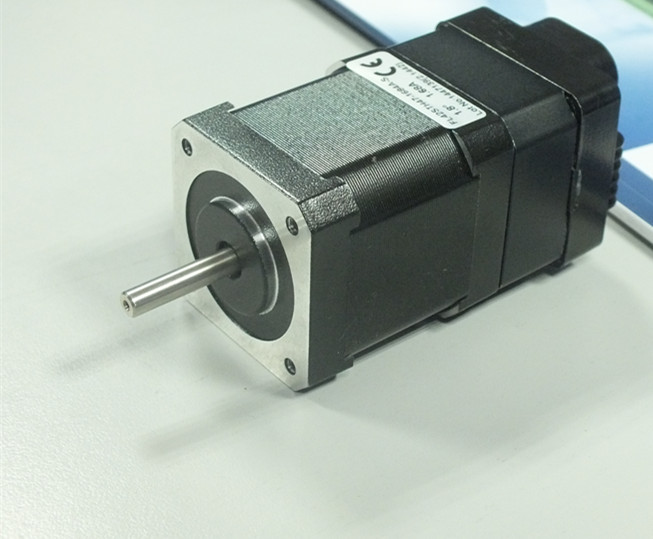

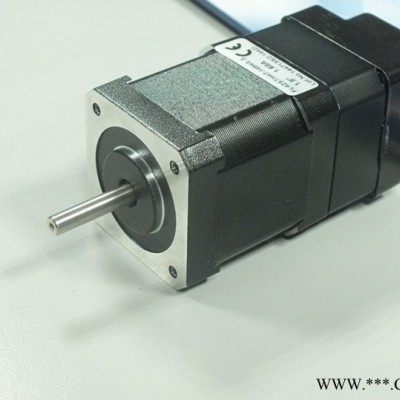

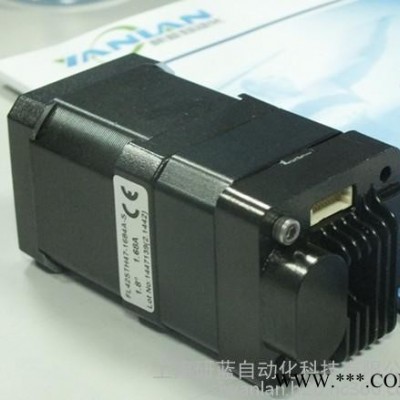

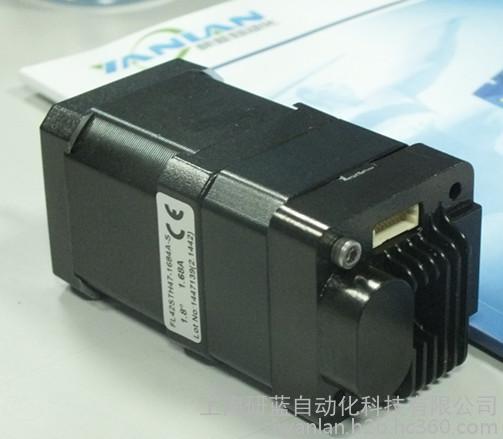

PMC006是使用RS485總線通訊的微型智能步進電機驅動控制器，加上對應法蘭后，可以直接固定在42/57等系列的步進電機上。PMC006控制器包括通訊、運動控制、加減速、傳感器輸入控制、TTL電平輸出、自編程（內部可編程）等PMC006體積小巧滿足設備結構緊湊的需求。借助優異的控制算法，運行平穩、噪音低免費提供調試程序方便用戶即插即用，提供完整的函數庫方便用戶二次開發。合理的成本控制，適用廣泛。
.................................................................................................................................................................
簡化運動控制
步進電機驅動控制系統
.................................................................................................................................................................
技術參數特性
工作電壓 | 8 至 36V DC |
相電流 | 額定電流2 A，可調節至4A（峰值電流） |
接口 | RS485 |
細分 | 1/1、1/2、1/4、1/8、1/16、1/32、1/64、1/128 |
步進頻率 | 整步時 16 kHz，微步距時為相應的倍數（例如1/64步時可達） |
輸入端 | 5個數字輸入端，輸入電壓不能高于5.5 V 低于-0.5 V |
輸出端 | 5個輸出端口，最大 5 V/ 20m A |
衰減電流 | 軟件可設 |
保護電路 | 過壓、欠壓（有）、溫度> 80 C（有） |
溫度范圍 | -40 至 85 °C |
.................................................................................................................................................................
簡化運動控制
步進電機驅動控制系統
.................................................................................................................................................................
技術參數：
供電電壓：8-36V 寬范圍電壓供電
持續電流：輸出電流 0.5A ~ 3A（有效值），指令可調整
微步細分：支持 0/2/4/8/16/32/64 等多種細分精度接口
控制：RS485
運行模式：位置模式，速度模式，離線自動運行模式
輸入輸出：10個通用數字I/O
2個限位輸入
適用電機：支持 4/6/8 線兩相或四相步進電機
加減速控制：指令可配置加速度控制，最大速度控制
中間出軸設計：中間通孔設計，便于安裝和調節電機軸
脫機/使能：指令控制
產品尺寸：42.3*42.3*18mm
產品亮點（對比同類產品）
1、微型設計，安裝方便，亦可以方便與電機集成一體化
2、網絡化智能控制，RS485組網
3、自編程流序控制，適用方便
4、提供軟件函數接口，方便二次開發
5、豐富IO接口，傳感器輸入輸出控制
6、成本控制合理，適用對成本有苛刻要求的場合(小型醫療儀器，流體控制，其它)
型號版本
Type | Min. Operating Voltage | Max. Operating Voltage | Nominal Current | Controller for | Interface |
PMC006 | 12 | 36 | 0-4 | Stepper Motors | RS485 |
注：定制請咨詢研藍公司
