| 加工定制 | 否 |
|---|---|
| 功率 | 0.6（KW） |
| 額定電壓 | 12-70（V） |
| 產品認證 | CE ISO |
| 適用電機 | 步進電機、無刷電機 |
| 品牌 | 其他 |
| 型號 | N5 |
▌實時以太網電機驅動控制器（EtherCAT和CANopen） 18818087303/021-61507699
▌技術參數 | ▌產品特性 | ▌?wù){(diào)試軟件 | ▌?dòng)嗀浶畔?nbsp;| ▌產品亮點
適用于EtherCAT或CANopen的電機控制器N5現場總線功能的電機控制器的BLDC電機和步進電機。在N5電機控制器可供EtherCAT和CANopen和支持磁場定向控制（閉環）。
在N5馬達控制器的參數是使用NanoIP基于瀏覽器的軟件，通過以太網進行。 NanoJ2.0是可用于創建獨立的應用程序，諸如用于分散或多軸的應用程序。
可選組件：步進電機、精密行星減速機、制動器、中空旋轉平臺、線性模組、USB-CAN協議轉換器、CAN-RS232協議轉換器、CANopen I/O模塊
EtheCAT I/O模塊
▌技術參數
類型： | 步進電機和無刷直流電機控制器 |
工作電壓： | 12-70 V DC (低電流型），或 12-48 V DC (高電流型) |
持續電流（有效值）： | 10A（低電流型）或18A（高電流型） |
峰值電流（有效值）： | 10A（低電流型）或54A（高電流型） |
適用電機類型： | 開環步進電機，帶編碼器的閉環步進電機， 通過霍爾傳感器正弦換向的無刷直流電機， 通過編碼器正弦換向的無刷直流電機 |
運行模式： | 軌跡定位模式、速度模式、自動歸零模式、同步定位模式、同步速度模式、同步轉矩模式、脈沖/方向模式 編程軟件 (NanoJ) |
參數配置： | 基于瀏覽器，通過Ethernet借助于NanoIP界面進行操作 |
現場總線接口 | EtherCAT or CANopen |
編碼器輸入端 | 5V 或 24V 信號，差動或單端型**大分辨率 65536 增量/轉 (16 位)，UVW 接口用于連接 霍爾傳感器 |
輸入端 | 4 個 5V/24 V 輸入端可通過軟件切換 (輸入端 1 至 4); 2 個 5-24V 大范圍輸入端 (輸入端 5 和 6); 2 個模擬輸入 端，-10 至 +10V 或 0-20 mA (可通過軟件切換) |
輸出端 | 2 個晶體管輸出端，(開漏，0 切換**大 24 V / 0.5 A) |
制動器 | 1 個開漏輸出端**大 1.5A |
保護電路 | 超壓和欠壓： 電壓 > 77.5 V 及 < 9 V 的保護電路(低電流型） 電壓 > 52.4V 及 < 9 V 的保護電路(高電流型） 過熱：溫度 > 70 °C 的保護電路 極性反接保護：在極性反接時， 將通過功率二極管在電源電壓和接地之間形成短路， 因此需要在傳輸電纜上安裝電纜保護裝置(熔斷器)。 |
▌產品特性

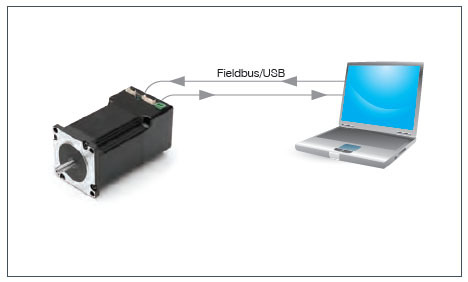

可以使用計算機、PLC等上位系統直接實現聯網控制

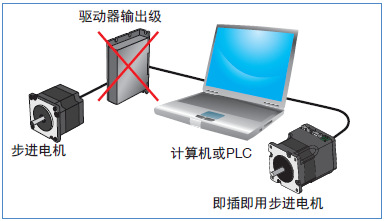

大幅減少研發、布線和安裝費用；
提高電磁兼容性和機器可用性，而且大大簡化了調試和售后服務工作。

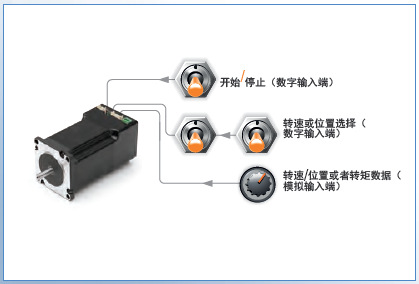

通過數字和模擬輸入端進行控制
可在控制器中儲存復雜的運動軌跡，并通過數字輸入端進行選擇、啟動和停止
可以通過模擬輸入端調節轉速、位置或轉矩
限位開關、零點信號直接接入輸入端配置為通用I/O口，方便用戶自主應用
64細分
在低細分脈沖之間自動插入細分，以滿足在低細分下仍能保持運動平滑。 |
堵轉檢測和失步補償
| 驅動器自動檢測編碼器信號，讀取電機轉子的位置，提供堵轉檢測和失步補償?shù)墓δ堋?br>堵轉檢測 當實際力矩大于電機輸出力矩時，會導致定子磁場和轉子磁場間不同步，也稱為堵轉。電機一旦堵轉驅動器立馬發出錯誤輸出。 失步補償 始終監視并調整轉子磁場來保持電機轉子與定子的同步運行。這意味著即使實際需求力矩大于電機輸出力矩，依然可以保證位置的準確性。失步補償在電機靜止時依舊可以起作用。 |
控制模式
先進的步進電機驅動技術，步進電機可以工作在脈沖控制、模擬量控制、現場總線控制、免主機控制模式多種控制模式。步進驅動器支持各種類型的控制信號，包括數字信號、模擬信號，支持各種工業現場總線網絡控制。可以通過執行存儲的程序完成復雜運動控制。
聯網運行
各種工業現場總線網絡控制 特別是工業以太網的應用，構架實時控制系統 |  |
特別適用：
Multi-axis applications (Ethernet, EtherCAT, CANopen) 多軸應用（以太網，EtherCAT，CANopen） | Positioning tasks with load changes 隨著負載的變化定位任務 |
Windings 繞線機 | Belt drives (start/stop, positioning) 帶傳動（啟動/停止，定位） |
Dosing pumps, filler systems 加藥泵，填料系統 | Semi-conductor mounting 半導體安裝 |
Wafer production 晶圓生產 | Textile machines, industrial sewing machines 紡織機，工業縫紉機 |
Robotics 機器人 | Testing and inspection systems 測試和檢驗系統 |
Applications that require smooth operation, 需要平穩運行的應用 | short settling times and precision positioning 短的建立時間和定位精度 |
