PMD006是一種微型一體化步進電機細分驅動器，可直接安裝在42/57/86等系列步進電機的后蓋上，具有體積小，驅動力極強，驅動86電機速度可達3500rpm，發熱量低等特點。PMD006步進電機驅動器可以提供0~5A連續可調峰值電流，**大16 細分，空閑電流連續可調。

適用20（Nema8）-86(Nema34)電機**性價比，適合批量使用

2.2 功能特點8-36V 寬范圍單電壓供電
輸出電流 0.5A ~ 5A，連續可調整
支持共陽，共陰，差分，雙脈沖，脈沖方向等多種輸入方式
支持 0/2/4/8/16 細分精度
支持 4/6/8 線兩相步進電機
輸入脈沖頻率**高250Khz
具有 TSD，UVLO，OCP 保護功能
空閑電流 0-滿負荷連續可調整
支持扭矩增強的全力矩模式

圖 4-2 提供了一種共陽極的連接方法，適合連接控制器集電極開路型輸出，例如PIO002xx。
當控制器輸出電壓在5V 以內時，電阻R 可以省去。

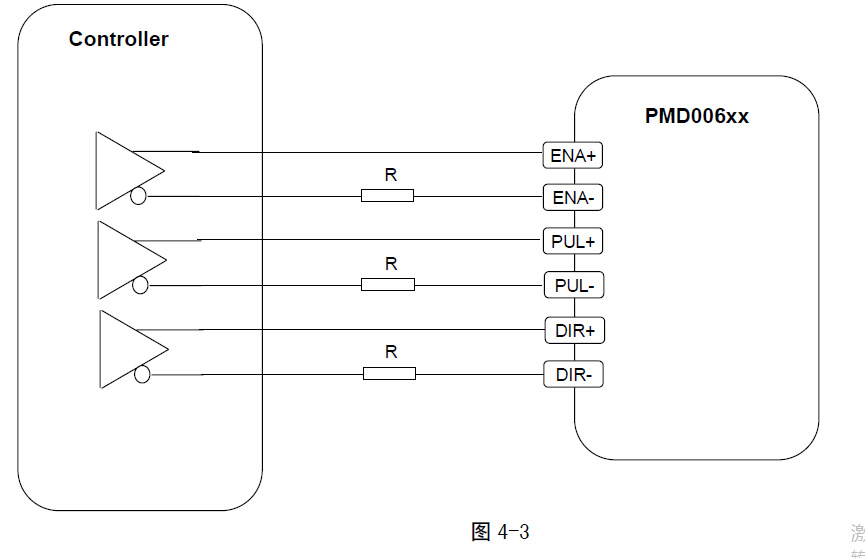

圖 4-3 提供了一種差分的連接方法，在惡劣的環境中使用長線差分驅動器，可以顯著提高信號的傳輸距離和抗干擾能力，典型的差分驅動器使用RS422 驅動芯片。

圖 4-3 提供了一種差分的連接方法，在惡劣的環境中使用長線差分驅動器，可以顯著提高信號的傳輸距離和抗干擾能力，典型的差分驅動器使用RS422 驅動芯片。
