| 防水等級 | IPX1、IPX2 |
|---|---|
| 滴水臺面 | 800*800；1000*1000 |
| 材質 | 304不銹鋼 |
| 測量范圍 | IP外殼防護等級 |
| 產地 | 江蘇無錫 |
| 電源電壓 | 220V |
| 類型 | 淋雨試驗垂直滴水 |
| 售后服務 | 上門服務 |
| 重量 | 240KG |
| 經營模式 | 自產自銷 |
| 品牌 | 無錫騰川 |
| 型號 | IP31 |
| 加工定制 | 是 |
一、IP31和IP55試驗代碼含義：
根據GB4208-2008外殼防護等級（IP代碼）國標中的詳細規定：
代碼字母IP后第一位數字：
0—防止固體異物進入：無防護；防止接近危險部件：無防護；
1—防止固體異物進入：≧Φ50mm；防止接近危險部件：手背；
2—防止固體異物進入：≧Φ12.5mm；防止接近危險部件：手指；
3—防止固體異物進入：≧Φ2.5mm；防止接近危險部件：工具；
4—防止固體異物進入：≧Φ1.0mm；防止接近危險部件：金屬線；
5—防止固體異物進入：防塵；防止接近危險部件：金屬線；
6—防止固體異物進入：塵密；防止接近危險部件：金屬線；
第二位數字： 防止進水造成有害影響。
0—無防護； 1—垂直滴水；2—15°滴水；3—淋水；4—濺水；
5—噴水；6—猛烈噴水；7—短時間侵水；8—連續侵水；

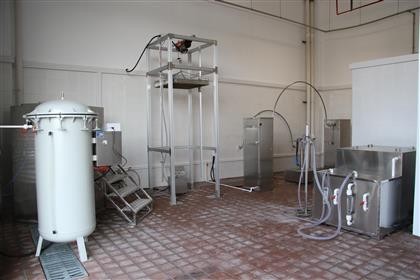

二、試驗裝置介紹
該防水試驗裝置適用于電子電工外殼防護,如配電柜等產品防水防塵試驗，為防水試驗綜合性設備，可分別進行滴水和噴水試驗。 滴水試驗裝置根據防護等級IP31中滴水試驗要求設計制造，噴水試驗裝置根據防護等級IP55試驗要求設計制造。
三、箱體結構
固定立柱型升降導軌、滴水箱、水位調節供水箱、自動升降機、流量計、濾紙、可調角度工作臺、電器控制箱等組成。除工作臺外，與水接觸的部件，全由不銹鋼材料制作。 ??
導向立柱：優質不銹鋼或鋁合金型材構成主框架，主框架可靠墻安裝。用特制螺帽固定，方便拆卸； ??
水槽材料：進口SUS304不銹鋼光板，按20X20排列組成方陣，激光打孔直徑0.4，為方便校正水平,水槽液面計，便于觀測水槽內的水位高度，調節供水箱溢水位的高度來調節滴水箱內的水位高低，達到需要的滴水量，試驗箱底部采用高品質可固定式平板； ??
旋轉工作工作臺：可作10°～30°的傾斜，臺面有T型槽，可固定重的試件。底部裝有腳輪，不用時可移出,試驗箱有最高，最低高度限制（采用進口接近開關）； ??
四、控制系統及詳細參數
人機界面采用按鍵式組合儀表控制，功能獨立，帶定時功能
采用低噪音電機 有效保證均衡上下運行；
配備水過濾器；
進口執行元器件；
垂直升降和試驗臺角度獨立控制。
第一部分：滴水試驗裝置(IP31)技術方案
| 項目名稱 | 技術參數 |
| 水槽尺寸 | 3~5mm/min |
| 降水量 | 0.4 |
| 試驗臺尺寸 | 400*500 |
| 試驗臺角度和轉速可調 | 10°~30°可調 |
| 滴水槽高度 | 200~2000 |
| 水箱材質及尺寸 | SUS304不銹鋼板，容積800L（800*1000*1000mm） |
| 滴水支架材質 | 不銹鋼方管或鋁合金型材 |
| 電氣元件 | 施耐德 |
| 保護裝置 | 漏電、斷水、短路 |
| 電源（V） | 需220V電源另外說明 |
| 功率（KW） | 2 |
第二部分：噴水試驗裝置(IP55)技術參數
| 項目名稱 | 技術參數 |
| IPX5噴水孔徑 | 6.3 |
| IPX5噴水流量（L/min） | 12.5±0.625 |
| 水壓（Mpa） | 按規定水流量調節 |
| 水泵 | 大功率循環增壓水泵（不共用） |
| 試驗轉臺尺寸 | 共用滴水試驗裝置 |
| 試驗轉臺速度 | 1-17r/min(時可設置） |
| 噴槍（嘴）固定方法 | 落地式支架 |
| 水路材料 | 不銹鋼 |
| 試驗轉臺材質 | SUS304#不銹鋼 |
| 支撐箱材質 | 工業成型鋁+SUS304#不銹鋼板 |
| 保護裝置 | 漏電、斷水、短路 |
| 電源（V） | 220V |
| 功率（KW） | 3 |

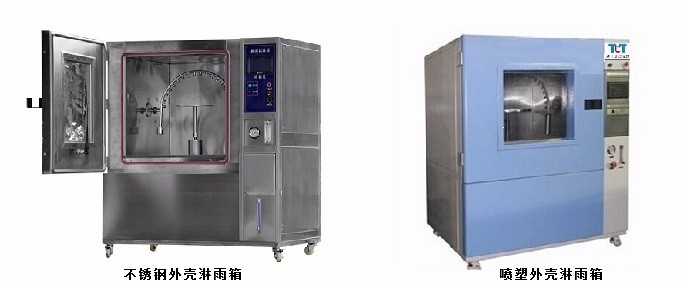

一、 淋雨試驗箱/防水試驗箱：
箱式淋雨試驗箱通過模擬外界淋雨環境考核和確定電子電工產品、外部照明裝置、汽車、摩托車燈具外殼和密封件在淋雨（IPX3和IPX4）環境下對產品造成的影響，可以為質量控制、科研、產品研發等提供相應的環境模擬和加速試驗.設備執行與滿足標準及試驗方法:
1、GB4208/IEC60529外殼防護等級
2、GJB150.8軍用設備環境試驗方法-淋雨試驗
3、GB/T10485《汽車及掛車外部照明裝置的基本環境試驗》等國家標準
二、箱式淋雨試驗箱規格與技術參數
| 型號(MM) | LX-500L | LX-010L | |
| 工作室尺寸 | 800*800*800 | 1020*1200*1000 | |
| 外型（D*W*H） | 1070×1350×1850 | 1090×1430×1850 | |
| 噴水環半徑 | 350-375mm | 400-500mm | |
| 功率 | 2.5KW | 3.5KW | |
| 性 | 水管直徑 | φ16mm | |
| 噴孔直徑 | φ0.4mm或0.8mm | ||
| 孔徑間距 | 50mm | ||
| 擺管押幅 | ±45°、±60°、±90°、±180°(理論數值) | ||
| 試驗方法 | IPX3、IPX4 | ||
| 試驗臺轉速 | 1-17r/min也可為無節調速(選配) | ||
| 控 | 控制器 | 進口可編程時間電腦集成控制器 | |
| 擺管角度 | 采用PLC驅動步進電機(角度任意設定和顯示) | ||
| 流量顯示 | 高精度有機玻璃轉子流量計 | ||
| 水壓控制 | 流量計 | ||
| 觀察面 | 大面積可視化鋼化玻璃門 | ||
| 供水系統 | 儲水箱、增壓泵 | ||
| 材料 | 外箱材質 | 不銹鋼表面線條發紋處理或噴塑A3鋼板 | |
| 內箱材質 | SUS304優質不銹鋼鏡面光板 | ||
| 工作臺面 | 不銹鋼圓形托架 | ||
| 擺管材質 | 優質不銹鋼管 | ||
| 標準配置 | 噴頭若干、通針 | ||
| 安全保護 | 漏電、短路、電機過熱、過載、過電流保護 | ||
| 電源電壓 | AC380V±10％ 50±0.5Hz 三相四線制 | ||
| 亦可根據用戶的具體要求定制IPX1，IPX2，IPX5，IPX6，IPX7等防水試驗裝置 | |||
