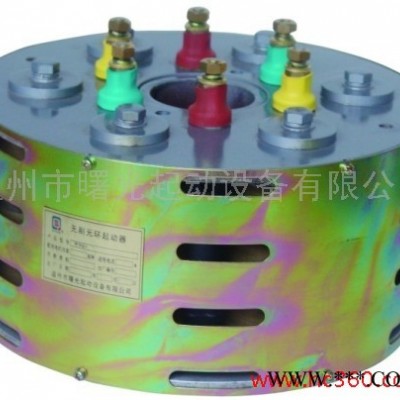

WSQ3無刷無環起動器概述：無刷無環起動器是一種克服了繞線式異步電動機裝有滑環、碳刷和復雜的起動裝置等缺點，而保留了繞線電機起動電流小，起動轉矩大等優點的起動設備。凡原來采用電阻起動器、電抗器、頻敏變阻器、液體變阻起動器、軟起動器起動的 JR、JZR、YR、YZR 三相繞線轉子交流異步電動機 (變速、裝有進相機的除外）均可選用“無刷無環起動器”來更新?lián)Q代。
產品優點：
     無刷無環起動器把傳統的、繁瑣的、多觸點元件組成的起動裝置去掉，采用無刷無環運行，操作簡單，安裝拆卸方便，可大大減少維修費用，其優點是：去掉滑環、碳刷、刷盒、刷盒支架、短路環及二次回路系統中的頻敏變阻器、交流接觸器、時間繼電器等元件，并可保持電機原有的運行特性。
主要技術參數：
額定頻率：50Hz
額定電壓：380V
配用電機功率：15-125KW
      a.輕載：0.6Me≤M≤0.8Me 、2.5Ie      b.重載：1.6Me≤M≤2.0Me 、3.0Ie
性能特點：
     無刷無環起動器的工作原理是利用電動機在起動過程中，轉子電流頻率 fz 隨轉子轉速升高而降低的關系 fz=f1×S，當轉子轉速由 0 上升到額定轉速 Ne 時，轉子電流頻率則從 50Hz 平滑地降至1~3Hz。起動器阻抗 Zp=rp+jxp,其中鐵損 rp的大小與頻率的平方成正比，隨著 fz 的降低，rp也隨之下降，電抗 Xp=ωLP，同理，Xp 也減少。當起動結束后，sf1 很小，Zp 則降到很小甚至近似于零，因此電動機在起動時，既能限制起動電流，也能提高功率因數和增大起動轉矩，是一種理想的起動裝置。
安裝與接線：
      與WZR無刷自控電機軟起動器方式一致。

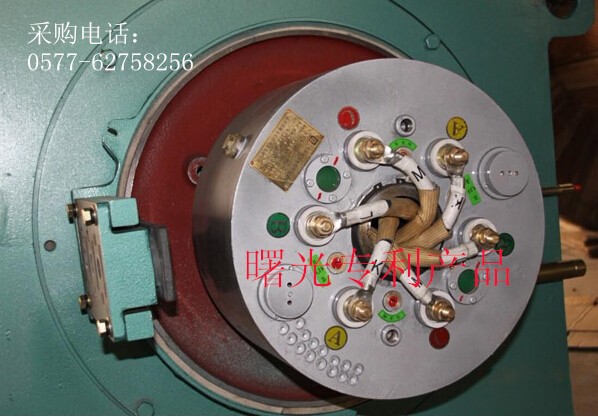

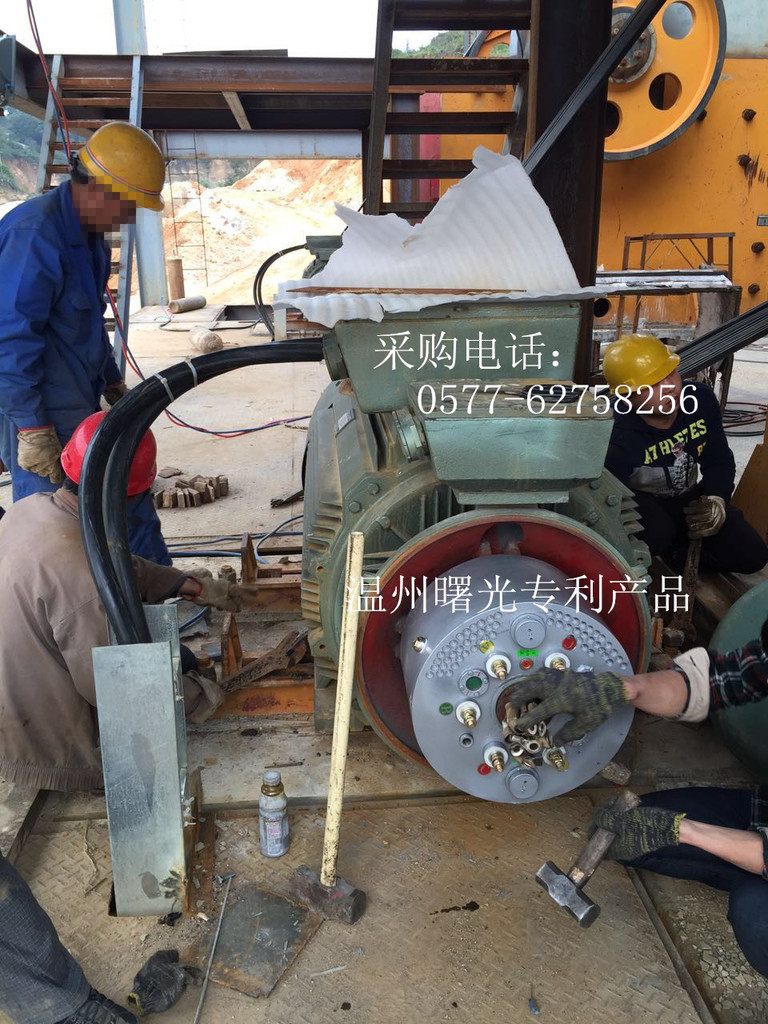

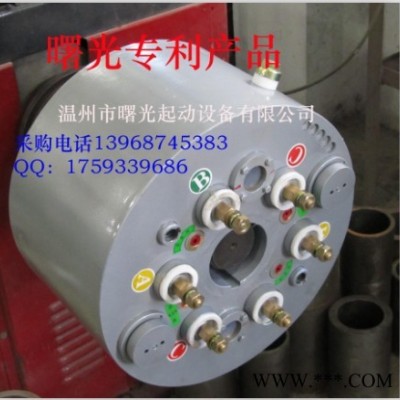

此電動機轉子出頭線有兩種：即50KW以上的電動機轉子有6個出頭線（A-A、B-B、C-C），50KW以下的電動機轉子只有3個出頭線，本公司生產的無刷無環起動器也按功率大小，設有6個或3個接線柱。起動器裝配完成后，將轉子的出線接在起動器接線柱對應位置（對于有六根出線的電動機，應將同一相的兩根導線，對稱地接在起動器的兩個接線柱上）即可。

 產品型號含義及優點：
     該起動器不僅使傳統繞線轉子電動機甩掉了龐大復雜的起動系統，而且它還解決了渦流損耗、漏電電抗、起動器發熱等**的幾個問題。該起動器是安裝在電動機轉子上作同步運行的一種降壓裝置，利用電機轉速與慣性的作用，設置了真空短接開關，該短接開關內部采用真空滅弧室設計，杜絕了因爬電而造成起動器燒毀現象的發生。當電機達到額定轉速，無需使用起動器時，短接裝置會將線圈繞組自動斷開，不僅節約了電能，而且線圈繞組也不會發熱，保證了起動器的穩定運行。其優點是：去掉滑環、碳刷、刷盒和短路環，去掉二次回路系統中的頻敏變阻器、交流接觸器、時間繼電器等元件，在實現電機無刷無環運行的基礎上，真正保持了電機原有的運行特性，它在延長電機使用壽命的同時，也保證了起動器自身的使用壽命。無刷自控真空電機起動器必將以優良的起動性能、低廉的價格、對電源和負載自適應的能力、微小的體積、節能和運行維護方便等特點，獲得更廣泛的應用。
