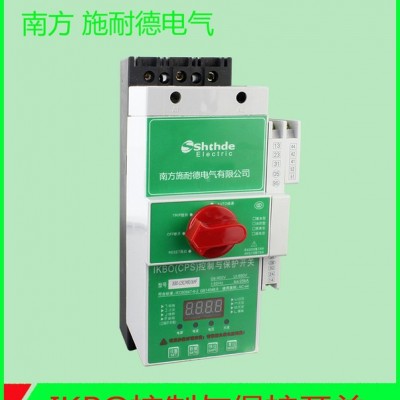

IKB0（CPS）控制與保護開關
CPS控制與保護開關
南方施耐德IKB0（CPS）控制與保護開關用途：
??南方施耐德電氣有限公司IKB0控制與保護開關電器主要用于交流50Hz (60Hz)、額定電壓至690V、額定電流自0.25A至125A的電力系統中，能夠接通、承載和分?jǐn)嗾l件下包括規定的運行過載條件下的電流，且能夠接通、承載并分?jǐn)嘁?guī)定的非正常條件下的電流，如短路電流。
南方施耐德IKB0（CPS）控制與保護開關電器功能
??南方施耐德電氣有限公司IKB0（CPS）控制與保護開關電器采用模塊化的單一產品結構型式，集成了傳統的斷路器(熔斷器)、施耐德、過載(或過流、斷相)繼電器、起動器、隔離器等的主要功能，具有遠距離自動控制和**地直接人力控制功能，具有面板指示及機電信號報警功能，具有協調配合的時間－電流保護特性(反時限、定時限和瞬時三段保護特性)，如圖4所示。根據需要選配功能模塊或附件，即可實現對一般(不頻繁起動)的電動機負載、頻繁起動的電動機負載、配電電路負載的控制與保護。
控制與保護開關電器IKB0（CPS）產品型式
?? 以南方施耐德IKB0（CPS）控制與保護開關電器基本型產品作為主開關，通過與各種機構和功能附件組合，構成如下各系列產品：
◇消防型控制與保護開關電器IKB0-F
◇隔離型控制與保護開關電器IKB0-G
◇雙速電動機控制器IKB0D
◇三速電動機控制器IKB0D3
◇ 雙電源自動轉換開關電器IKB0S
◇ 減壓起動器IKB0J、IKB0J2、IKB0R、IKB0Z
◇可逆型控制與保護開關電器IKB0N
◇保護控制箱XBK1
◇插入式板后接線IKB0-R
◇防爆控制與保護開關箱BQD55-IKB0
 ◆南方施耐德IKB0控制與保護開關電器主要參數
◇兩種外形尺寸(即兩種框架，代號分別為C、D)。
◇主電路極數分為：3極、4極。
◇主體額定電流等級：C框架包括: 12A、16A、18A、32A、45A;
?????????? D框架包括: 45A 、63A、100A、125A。
◇可配備的熱磁脫扣器覆蓋的整定電流范圍：小整定電流0.16A，大整定電流125A(C框架0.16~45A；D框架10~125A)。
◇短路分?jǐn)嗄芰Φ燃?jí)：
? 經濟型(C)35kA；
? 標準型(Y)50kA；
? 高分?jǐn)嘈?H)80kA。
◇預期短路電流下的分?jǐn)鄷r(shí)間為2～3ms, 限流系數0.2以下，見圖5。
◆熱磁脫扣器的型式
◇按保護對象分為電動機保護(M、P、F)配電保護(L)
◇按操作頻率分為頻繁操作和不頻繁操作
◆模塊和附件的種類與用途
◇ 主體：具有短路保護 (類似MCCB及熔斷器的短路保護功能) 、自動控制（類似施耐德的遠程控制功能**地操作與指示功能。
◇ 熱磁脫扣器：具有過載、過流保護等功能，整定電流值包括過載反時限、過流定時限，整定電流值均可調。按原理和用途分為多種型式、類別和規格。
◇ 輔助觸頭（機械無源F型和L型）：與主電路觸頭聯動，具有電氣控制與指示功能，按觸頭對數分為多種規格?？赏瑫r(shí)提供8對輔助觸頭。
◇ 信號報警觸頭(機械無源)：同F(xiàn)型輔助觸頭一體與操作機構聯動，具有工作狀態及故障原因指示功能。具備3對并可同時提供2對信號報警觸頭。
◇ 隔離輔助觸頭(機械無源)：與隔離型操作機構聯動，實現控制電路或(和)輔助電路的隔離指示功能。可同時提供2對輔助觸頭。
◇ 分勵脫扣器：實現遠程脫扣和分?jǐn)嚯娐返墓δ堋?br>◇ 遠距離再扣器：實現遠程再扣(復位)功能。
◇ 聲光報警模塊：實現故障及短路情況下，同時發出聲、光報警信號。
◇ 面板操作機構：安裝于成套裝置的面板上，不需開啟即可對IKB0進行**地操作，包括接通、分?jǐn)?、再?復位)。具有各種安裝方向的不同型式與規格。
◇ 控制電路轉換模塊：實現控制電路交直流轉換、低電壓控制(如PLC直接控制)功能。
◆南方施耐德IKB0（CPS）控制與保護開關電器的技術特征
IKB0（CPS）系列產品通過**鑒定，鑒定意見認為產品技術含量高，以模塊化單一結構形式，將斷路器、施耐德、過載繼電器、隔離開關等分離元器件的主要功能集成化,并能夠綜合多種信號, 實現控制與保護特性在產品內部自配合。具有體積小、短路分?jǐn)嘈阅苤笜?biāo)高、機電壽命長和運行可靠性高、使用安全方便、節能節材等優點。經科技成果檢 索查新證明, 產品填補了國內空白，主要性能指標達到當前國際**水平。
