| 產品類型 | 三相異步電動機 |
|---|---|
| 產品認證 | ISO9001-2000 |
| 額定功率 | 22KW |
| 額定轉速 | 750 |
| 極數 | 8極 |
| 產品用途 | 設備 |
| 品牌 | 上起 |

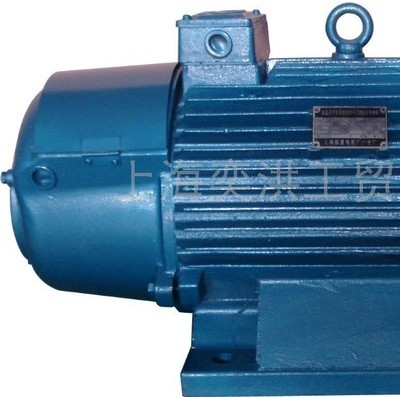

| 型號 | JZR2-51-8 22KW |
JZR2、JZ2系列為封閉自扇冷式三相異步電動機，JZR2為繞線型，JZ2鼠籠型，兩者均可作為各種類型的起重和冶金輔助設備的驅動之用。 電動機可安裝于室內或室外，并能在下列環境中正常運轉： 多灰塵的場所； 冷卻介質溫度不超過40℃； 海拔不超過1000米。
JZ2、JZR2起重電機起重用繞線轉子三相異步電動機該系列起重及冶金用繞線轉子三相異步電動機用于各種類型的起重機械、冶金輔助設備及其他類似設備的電力驅動，具有較高的過載能力和機械強度，適用于短時或斷續周期性工作、頻繁起動、制動等有顯著振動與沖擊的設備。電動機的工作制分為短時工作制S2和斷續周期工作制S3。電動機的基準工作制為S3，基準負載持續率為40%。電動機還可以工作于S4、S5等工作制。產品質量：公司產品己獲ISO9001：2000國際認證，生產嚴格按ISO9001標準建立質量保證體系
JZ2、JZR2起重電機起重用繞線轉子三相異步電動機該系列起重及冶金用繞線轉子三相異步電動機用于各種類型的起重機械、冶金輔助設備及其他類似設備的電力驅動，具有較高的過載能力和機械強度，適用于短時或斷續周期性工作、頻繁起動、制動等有顯著振動與沖擊的設備。電動機的工作制分為短時工作制S2和斷續周期工作制S3。電動機的基準工作制為S3，基準負載持續率為40%。電動機還可以工作于S4、S5等工作制。產品質量：公司產品己獲ISO9001：2000國際認證，生產嚴格按ISO9001標準建立質量保證體系
|
| JZR-1-7號IM1安裝尺寸與外形 詳細請登錄上海奕洪工貿有限公司（上海特種電機）www.shtzdj.cn或來電 18621261177 |
| 機座號 | 安裝尺寸Mounting Dimensions | 外形尺寸 Overall Dimensions | |||||||||||||||
| A | A/2 | B | C | D | D1 | E | E1 | F | G | H | K | 螺旋直徑 | AB | HD | L | LC | |
| 11-6 12-6 | 220 | 110 | 150 | 133 | 35 | - | 80 | - | 10 | 30.5 | 125 | 17 | M12 | 265 | 300 | 567 | 655 |
| 205 | 622 | 710 | |||||||||||||||
| 21-6 22-6 | 245 | 122.5 | 190 | 14.5 | 40 | 110 | 12 | 35.5 | 140 | 22 | M16 | 300 | 340 | 672 | 786 | ||
| 243 | 734 | 848 | |||||||||||||||
| 31-6 31-8 | 280 | 140 | 260 | 155.5 | 50 | 16 | 45 | 160 | 340 | 385 | 766 | 884 | |||||
| 41-8 42-8 | 330 | 165 | 220 | 183 | 65 | M42*2 | 140 | 105 | 18 | 24 | 180 | 26 | M20 | 400 | 435 | 835 | 978 |
| 300 | 915 | 1058 | |||||||||||||||
| 51-8 52-8 | 380 | 190 | 275 | 223.5 | 70 | M48*2 | 20 | 26 | 225 | 33 | M24 | 460 | 515 | 970 | 1112 | ||
| 355 | 1050 | 1192 | |||||||||||||||
| 61-10 62-10 63-10 | 520 | 260 | 345 | 256 | 90 | M60*3 | 170 | 130 | 24 | 35 | 280 | 39 | M30 | 610 | 645 | 1135 | 1315 |
| 445 | 1245 | 1425 | |||||||||||||||
| 540 | 1340 | 1520 | |||||||||||||||
| 71-10 72-10 73-10 | 640 | 320 | 440 | 323 | 110 | M80*3 | 210 | 165 | 32 | 42 | 355 | 46 | M36 | 740 | 810 | 1375 | 1580 |
| 510 | 1445 | 1670 | |||||||||||||||
| 590 | 1525 | 1750 | |||||||||||||||
