| 產品類型 | 三相異步電動機 |
|---|---|
| 極數 | 8極 |
| 額定功率 | 22KW |
| 額定電壓 | 380（V） |
| 額定轉速 | 730（rpm） |
| 產品認證 | ISO9001-2000 |
| 應用范圍 | 冶金場所 鋼廠 龍門吊 |
| 品牌 | 上起 |
| 型號 | YZP(E)225M-8 |

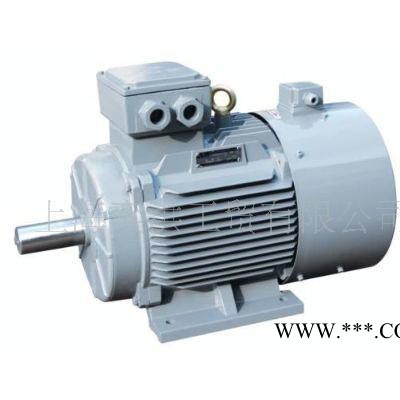

YZP/YZPE/YZB225M-8起重變頻電機
YZP電機樣本
YZP樣本
YZP系列起重及冶金用變頻調速三相異步電動機是以變頻調速裝置為供電電源的調速三相異步電動機，與變頻裝置組成的系統能夠?qū)崿F(xiàn)無級調速；達到節能和控制自動化的目的。由于具有效率高、調速范圍廣、精度好、起制動運行穩定，且過載能力大等特點，特別適用于需要變頻調速，短時或斷續周期運行、頻繁起制動的場合。電動機基本技術要求符合IEC34-1和GB755標準的要求，安裝尺寸符合IEC72國際標準。

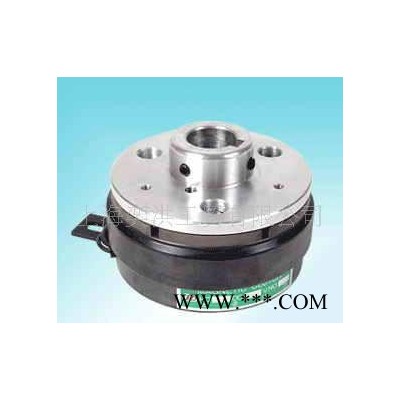

YZP電機可附裝熱保護器、加熱器、編碼器、電磁制動器、超速開關及測速發電機等附加裝置，以滿足用戶配套需求。
YZP.電動機在下列條件下使用能正常運行。
1..環境溫度不超過40℃（一般環境用），60℃（冶金環境用）。
2.相對溫度≤90%。
3.海拔不超過1000m。
4.頻繁地起動、制動（電氣或機械的）及逆轉。
YZP系列電機額定電壓為380V，額定頻率為50Hz，可在3-100Hz范圍內連續調速，也可根據用戶要求，確定額定電壓、額定頻率、及3Hz以下的調頻要求。
YZP變頻調速電機基準工作制為S3-40%。
4.YZP電機型號說明
結構
1.電機防護等級
YZP變頻電機的防護等級為IP54，也可根據用戶要求制成IP55或IP56，冷卻風機防護等級為IP23。
2.冷卻方式
YZP冶金變頻電機的冷卻方式為全封閉軸向風機冷卻（IC416），也可按用戶要求制成其他冷卻方式。
4.電機絕緣等級
YZP冶金起重變頻電機的絕緣等級為F級（一般環境用）、H級（冶金環境用）。
5.接線盒
YZP起重冶金變頻電機的定子接線盒根據用戶要求可位于機座頂部，也可位于機座右側或左側。
訂貨須知：1.訂貨時注明電機的型號、功率、轉速、絕緣等級、安裝方式（臥式和立式）、輸出軸（單軸和雙軸）
YZP起重變頻電機 YZP變頻電機 YZP電機 YZP冶金起重變頻電機 YZP電動機
YZP電機型號

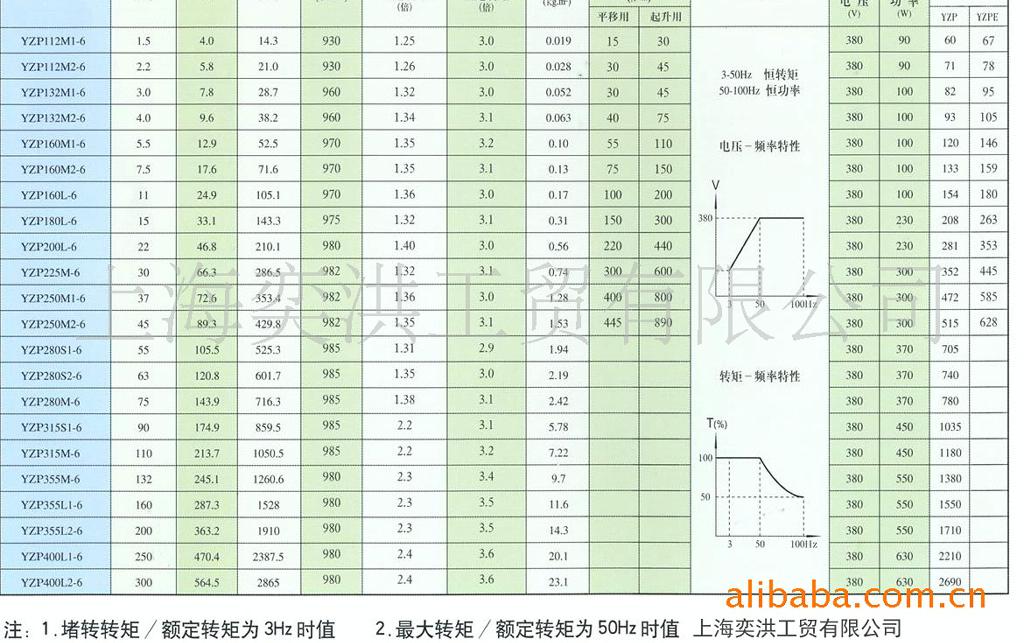

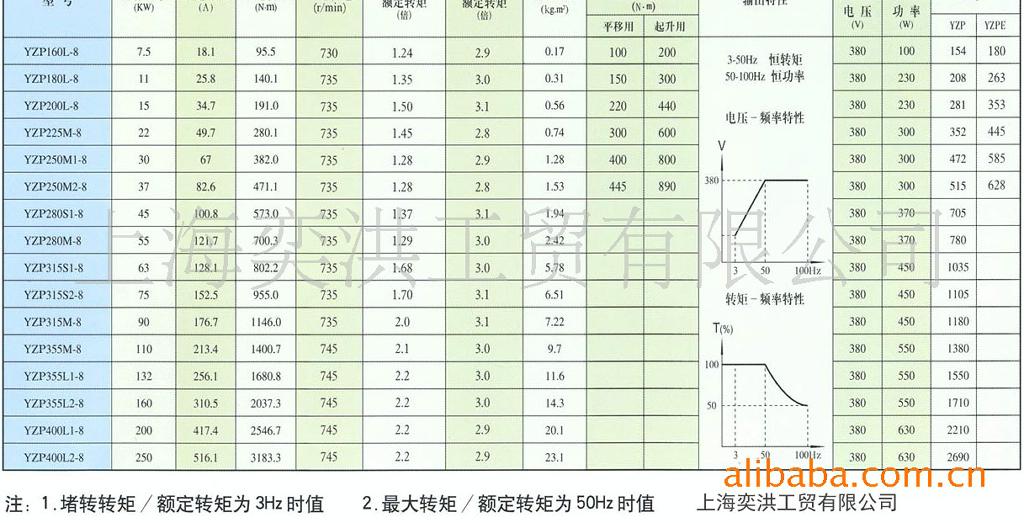

YZP電機參數
| 型號 | 標稱功率 | 額定電流 | 額定轉矩 | 額定轉速 | 最大轉矩 | 轉動慣量 | 重 量 |
| 額定轉矩倍 | |||||||
| Type | Nominal | Rated | Rated | Rated | Max torque | Moment of | Weight |
| Output | current | torque | speed | Rated torque | inertia | ||
| kW | A | N.m | r/min | Times | kg.m2 | kg | |
| YZP90S-4 | 1.1 | 3 | 7 | 1415 | 2.8 | 0.003 | 17 |
| YZP90L-4 | 1.5 | 4 | 9.5 | 1415 | 2.8 | 0.004 | 27 |
| YZP100L1-4 | 2.2 | 5.2 | 14 | 1435 | 3.2 | 0.008 | 33 |
| YZP100L2-4 | 3 | 7 | 19 | 1435 | 3.2 | 0.01 | 37 |
| YZP112M-4 | 4 | 9.5 | 25.4 | 1435 | 3 | 0.016 | 44 |
| YZP132S-4 | 5.5 | 12 | 35 | 1455 | 3.2 | 0.028 | 80 |
| YZP132M-4 | 7.5 | 15.5 | 47.7 | 1455 | 3.2 | 0.038 | 97 |
| YZP160M-4 | 11 | 22 | 70 | 1465 | 3.5 | 0.085 | 125 |
| YZP160L-4 | 15 | 29 | 95.5 | 1465 | 3.5 | 0.105 | 140 |
| YZP180M-4 | 22 | 43.7 | 140 | 1465 | 3.5 | 0.148 | 210 |
| YZP200L1-4 | 30 | 58 | 190.9 | 1465 | 3.2 | 0.248 | 280 |
| YZP200L2-4 | 37 | 70 | 235.5 | 1465 | 3.2 | 0.282 | 300 |
| YZP225M-4 | 45 | 84 | 286.4 | 1470 | 3.2 | 0.523 | 400 |
| YZP250M-4 | 55 | 105 | 350.1 | 1470 | 3.2 | 0.733 | 480 |
| YZP280S1-4 | 75 | 136 | 477.4 | 1465 | 3.3 | 1.17 | 530 |
| YZP280S2-4 | 90 | 165 | 572.9 | 1465 | 3.3 | 1.383 | 565 |
| YZP280M-4 | 110 | 200 | 700.2 | 1465 | 3.3 | 1.768 | 680 |
| YZP315S-4 | 132 | 240 | 840.3 | 1465 | 3.5 | 2.878 | 900 |
| YZP315M1-4 | 160 | 285 | 1018.5 | 1465 | 3.5 | 3.458 | 1025 |
| YZP315M2-4 | 200 | 360 | 1273.3 | 1465 | 3.5 | 3.905 | 1095 |
| YZP315L-4 | 220 | 385 | 1400.7 | 1465 | 3.2 | 4.336 | 1160 |
| YZP355M-4 | 250 | 435 | 1591.7 | 1480 | 3.2 | 6.015 | 1500 |
| YZP355L-4 | 315 | 550 | 2005.5 | 1480 | 3.2 | 7.445 | 1800 |
| YZP400L1-4 | 355 | 615 | 2260.2 | 1475 | 3.2 | 10.27 | 2470 |
| YZP400L2-4 | 400 | 685 | 2546.7 | 1475 | 3.2 | 12.68 | 2700 |
YZP電機安裝尺寸
| 臥式安裝機座帶底腳端蓋無凸緣的電動機 YZP112、YZP400 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
