| 產品類型 | 三相異步電動機 |
|---|---|
| 極數 | 8極 |
| 額定功率 | 75KW |
| 額定電壓 | 380（V） |
| 額定轉速 | 740（rpm） |
| 產品認證 | ISO9001-2000 |
| 應用范圍 | 風機、水泵 |
| 品牌 | 上起 |
| 型號 | YVPEJ/YVP/YP315L1-8 |

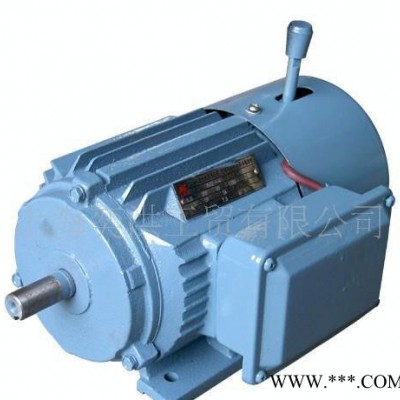

供應YVPEJ變頻電機 YVPEJ/YVP/YP315L1-8
YVPEJ系列變頻調速制動三相異步電動機
YVPEJ電機樣本
變頻制動電機是在原有的變頻電機上根據需要加一個制動器而形成的。變頻電機的優點：除了所知道的寬頻，節能之外，最大的優點就是有效限制啟動電流。就是說采用變頻器運轉，隨著電機的加速相應提高頻率和電壓，起動電流被限制在150%額定電流以下(根據機種不同，為125%~200%)。用工頻電源直接起動時，起動電流為6~7倍，因此，將產生機械電氣上的沖擊。采用變頻器傳動可以平滑地起動(起動時間變長)。起動電流為額定電流的1.2~1.5倍，起動轉矩為70%~120%額定轉矩；對于帶有轉矩自動增強功能的變頻器，起動轉矩為100%以上，可以帶全負載起動。
YVPEJ系列變頻制動電機概述：
YVPEJ變頻調速制動電動機是靠改變供電頻率達到電機調速的目的，它依據的原理（公式）：n=60f/p
式中： n—每分鐘轉速 p—極對數 f—頻率（我國電網標準為50Hz）
由上述公式看出，當電機極數（p）一定時，頻率改變，變頻電機每分鐘轉速將隨之改變，通過變頻器改變供電頻率，以達到調速目的。
YVPEJ變頻調速制動電機有時需要與變頻器配合使用。目前國際上普遍采用變頻調速，因為變頻調速有以下優點：
1、效率高、節能顯著；
2、調速平滑能在5～100Hz范圍內無級調速；
3、低頻起動時力矩對負載沖擊??；
4、起動電流小，不用附加起動設備；
5、體積小、重量輕、安裝尺寸和Y系列相同；
6、在風罩內裝有軸流風機，在各種轉速下，均有良好的冷卻效果；
7、應用范圍廣，在50Hz以下可作恒轉矩運行，在50Hz以上可作恒功率運行；
8、較電磁調速電機節能降耗，調速范圍廣，結構簡單，使用可靠，維修方便。
YVPEJ系列電動機使用條件
1、環境溫度不超過-15℃～+40℃ 5、工作制：連續S1
2、海拔不超過1000m 6、電機絕緣等級：F級
3、電機防護等級IP44 7、額定頻率50Hz
4、額定電壓380(220)V±10%
YVPEJ制動電機調速系統的特性
YVPEJ電動機變頻調速范圍（標準系列）：5～50Hz恒轉矩調速；50～100Hz恒功率調速。在矢量控制條件下，調速范圍還可擴大。>
注：YVPEJ電機可選裝光電編碼器、制動器、測速發電、超速開關。（為預定產品）
YVPEJ變頻制動電機型號
YVPEJ電機參數
型號 | 標稱功率 | 額定電流 | 額定轉矩 | 最大轉矩倍數 | 轉差率 | 重 量 | |
Type | Nominal Power | Rated Current | Rated Torque | Break Torque Multiple | Slip | Weight(kg) | |
(kW) | (A) | (N.m) | (Times) | (%) | IC416 | IC411 | |
YVPEJ90S-4 | 1.1 | 3 | 7 | 2.5 | 5.5 | 17 | 15 |
YVPEJ90L-4 | 1.5 | 4 | 9.5 | 27 | 25 | ||
YVPEJ100L1-4 | 2.2 | 5.2 | 14 | 4.2 | 33 | 30 | |
YVPEJ100L2-4 | 3 | 7 | 19 | 37 | 34 | ||
YVPEJ112M-4 | 4 | 9 | 25.4 | 44 | 40 | ||
YVPEJ132S-4 | 5.5 | 11.5 | 35 | 2.8 | 80 | 72 | |
YVPEJ132M-4 | 7.5 | 15.5 | 47.7 | 97 | 89 | ||
YVPEJ160M-4 | 11 | 22 | 70 | 2.2 | 125 | 113 | |
YVPEJ160L-4 | 15 | 29 | 95.5 | 140 | 128 | ||
YVPEJ180M-4 | 18.5 | 36.8 | 117.1 | 1.8 | 210 | 190 | |
YVPEJ180L-4 | 22 | 42 | 140 | 250 | 230 | ||
YVPEJ200L-4 | 30 | 58 | 190.9 | 1.5 | 300 | 275 | |
YVPEJ225S-4 | 37 | 70 | 235.5 | 1.4 | 360 | 330 | |
YVPEJ225M-4 | 45 | 84 | 286.4 | 400 | 370 | ||
YVPEJ250M-4 | 55 | 105 | 350.1 | 480 | 450 | ||
YVPEJ280S-4 | 75 | 136 | 477.4 | 1.1 | 565 | 530 | |
YVPEJ280M-4 | 90 | 162 | 572.9 | 680 | 645 | ||
YVPEJ315S-4 | 110 | 200 | 700.2 | 1 | 870 | 830 | |
YVPEJ315M1-4 | 132 | 235 | 840.3 | 1025 | 985 | ||
YVPEJ315M2-4 | 160 | 280 | 1018.5 | 1095 | 1055 | ||
YVPEJ315L-4 | 200 | 360 | 1273.3 | 1160 | 1120 | ||
YVPEJ355M-4 | 250 | 440 | 1591.7 | 0.6 | 1600 | 1555 | |
YVPEJ355L-4 | 315 | 545 | 2005.5 | 1800 | 1755 | ||
YVPEJ400L1-4 | 355 | 610 | 2260 | 0.8 | 2400 | ||
YVPEJ400L2-4 | 400 | 690 | 2547 | 2700 | |||
型號 | 標稱功率 | 額定電流 | 額定轉矩 | 最大轉矩倍數 | 轉差率 | 重 量 | |
Type | Nominal Power | Rated Current | Rated Torque | Break Torque Multiple | Slip | Weight(kg) | |
(kW) | (A) | (N.m) | (Times) | (%) | IC416 | IC411 | |
YVPEJ90S-6 | 0.75 | 2.5 | 7.1 | 2.5 | 6.5 | 17 | 15 |
YVPEJ90L-6 | 1.1 | 3.5 | 10.5 | 27 | 25 | ||
YVPEJ100L-6 | 1.5 | 4.4 | 14.3 | 5.3 | 37 | 34 | |
YVPEJ112M-6 | 2.2 | 6.1 | 21 | 5.1 | 44 | 40 | |
YVPEJ132S-6 | 3 | 7.5 | 28.6 | 3.2 | 80 | 72 | |
YVPEJ132M1-6 | 4 | 9.5 | 38.2 | 92 | 84 | ||
YVPEJ132M2-6 | 5.5 | 12.8 | 52.5 | 97 | 89 | ||
YVPEJ160M-6 | 7.5 | 18 | 71.6 | 2.6 | 125 | 113 | |
YVPEJ160L-6 | 11 | 26 | 105 | 140 | 128 | ||
YVPEJ180L-6 | 15 | 30 | 143 | 2 | 250 | 230 | |
YVPEJ200L1-6 | 18.5 | 38 | 176 | 1.6 | 300 | 275 | |
YVPEJ200L2-6 | 22 | 45 | 210 | 320 | 295 | ||
YVPEJ225M-6 | 30 | 55 | 286 | 1.5 | 400 | 370 | |
YVPEJ250M-6 | 37 | 72 | 353 | 480 | 450 | ||
YVPEJ280S-6 | 45 | 85 | 429 | 1 | 565 | 530 | |
YVPEJ280M-6 | 55 | 104 | 525 | 680 | 645 | ||
YVPEJ315S-6 | 75 | 139 | 716.1 | 0.9 | 870 | 830 | |
YVPEJ315M1-6 | 90 | 168 | 859.4 | 1025 | 985 | ||
YVPEJ315M2-6 | 110 | 205 | 1050.3 | 1095 | 1055 | ||
YVPEJ315L-6 | 132 | 245 | 1260 | 1160 | 1120 | ||
YVPEJ355M1-6 | 160 | 295 | 1528 | 1600 | 1555 | ||
YVPEJ355M2-6 | 200 | 370 | 1910 | 1680 | 1635 | ||
YVPEJ355L-6 | 250 | 445 | 2387.5 | 1.1 | 1800 | 1755 | |
YVPEJ400L1-6 | 315 | 600 | 3008 | 1 | 2600 | ||
YVPEJ400L2-6 | 355 | 660 | 3390 | 2800 | |||
型號 | 標稱功率 | 額定電流 | 額定轉矩 | 最大轉矩倍數 | 轉差率 | 重 量 | |
Type | Nominal Power | Rated Current | Rated Torque | Break Torque Multiple | Slip | Weight(kg) | |
(kW) | (A) | (N.m) | (Times) | (%) | IC416 | IC411 | |
YVPEJ132S-8 | 2.2 | 6.4 | 28 | 2.5 | 4 | 80 | 72 |
YVPEJ132M-8 | 3 | 8.5 | 38.2 | 92 | 84 | ||
YVPEJ160M1-8 | 4 | 10.8 | 50.9 | 3.5 | 110 | 98 | |
YVPEJ160M2-8 | 5.5 | 14.5 | 70 | 125 | 113 | ||
YVPEJ160L-8 | 7.5 | 19 | 95.5 | 140 | 128 | ||
YVPEJ180L-8 | 11 | 26 | 140.1 | 2.4 | 250 | 230 | |
YVPEJ200L-8 | 15 | 35 | 191 | 1.9 | 300 | 275 | |
YVPEJ225S-8 | 18.5 | 40 | 235.6 | 1.6 | 360 | 335 | |
YVPEJ225M-8 | 22 | 47 | 280.1 | 400 | 375 | ||
YVPEJ250M-8 | 30 | 63 | 382 | 480 | 455 | ||
YVPEJ280S-8 | 37 | 75 | 471.1 | 1.3 | 565 | 530 | |
YVPEJ280M-8 | 45 | 92 | 573 | 680 | 645 | ||
YVPEJ315S-8 | 55 | 110 | 700.3 | 0.9 | 870 | 830 | |
YVPEJ315M1-8 | 75 | 145 | 955 | 1025 | 985 | ||
YVPEJ315M2-8 | 90 | 182 | 1146 | 1095 | 1055 | ||
YVPEJ315L-8 | 110 | 220 | 1400.7 | 1160 | 1120 | ||
YVPEJ355M1-8 | 132 | 265 | 1680.8 | 1600 | 1555 | ||
YVPEJ355M2-8 | 160 | 320 | 2037.3 | 1680 | 1635 | ||
YVPEJ355L-8 | 200 | 385 | 2546.7 | 1800 | 1755 | ||
YVPEJ400L-8 | 250 | 520 | 3183 | 1.1 | 2800 | ||
YVPEJ電機安裝尺寸
