| 產品類型 | 三相異步電動機 |
|---|---|
| 極數 | 8極 |
| 額定功率 | 22KW |
| 額定電壓 | 380（V） |
| 額定轉速 | 720（rpm） |
| 產品認證 | ISO9001-2000 |
| 應用范圍 | 設備 |
| 品牌 | 上起 |
| 型號 | JZ2-51-8 |

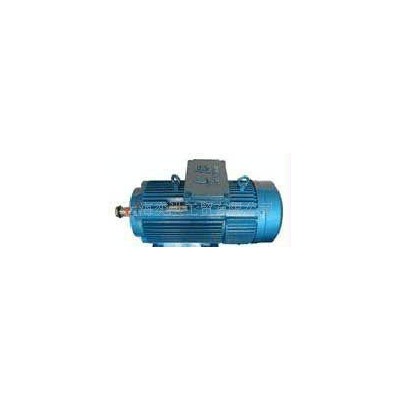

上海起重電機 JZ2-51-8
JZ2電機樣本
JZ2系列起重及冶金用三相異步電動機是用于驅動各種類型的起重和冶金機械及其它類似的設備，具有較高的過載能力大和機械強度，用于短時或斷續周期性工作、頻繁起動、制動等有顯著振動與沖擊的設備。
JZ2系列電動機屬于鼠籠型電機的，電機絕緣等級分B級、F級兩種。電動機可安裝于室內或室外，并能在下列環境中正常運轉： 多灰塵的場所； 環境空氣溫度不超過40℃； 海拔不超過1000米
JZ2電動機為封閉自扇冷式三相異步電動機，電機防護等級為IP44，電動機的額定頻率為50Hz，額定電壓為380V。
JZ2電機的工作制分為短時工作制S2和斷續周期工作制S3。電動機的基準工作制為S3，基準負載持續率為25%。
接法：功率為132KW及以下的定子繞組用Y接法，其余用“△”接法，Y接法的電動機可增加零點引出線。
JZ2冶金起重電機也可配帶各種轉感器（測速發動機、超速開關=編碼器等），各種制動器（電磁式、渦流式）各種熱敏保護裝置和加熱帶等。
訂貨須知：1.訂貨時注明電機的型號、功率、轉速、絕緣等級、安裝方式（臥式和立式）、輸出軸（單軸和雙軸）
JZ2起重電機 JZ2電機 JZ2冶金起重電機 JZ2電動機 JZ2系列電動機
JZ2電機型號
JZ2電機參數
注：F級絕緣產品的繞組溫升為80℃
JZ2電機安裝尺寸
| 機座號 | A | B | C | D | D1 | E | E1 | F | G | H | K | L1 | L |
| JZ2-11 | 220 | 150 | 133 | 35 | — | 80 | — | 10 | 30.5 | 125 | 17 | 474 | 560 |
| 12 | 220 | 205 | 133 | 35 | — | 80 | — | 10 | 30.5 | 125 | 17 | 529 | 615 |
| 21 | 245 | 190 | 143.5 | 40 | — | 110 | — | 12 | 35.5 | 140 | 22 | 564 | 675 |
| 22 | 245 | 243 | 143.5 | 40 | — | 110 | — | 12 | 35.5 | 140 | 22 | 617 | 728 |
| 31 | 280 | 260 | 155.5 | 50 | — | 110 | — | 16 | 45 | 160 | 22 | 650 | 768 |
| 41 | 330 | 220 | 183 | 65 | M42 | 140 | 105 | 18 | 24 | 180 | 26 | 687 | 844 |
| 42 | 330 | 300 | 183 | 65 | M42 | 140 | 105 | 18 | 24 | 180 | 26 | 767 | 924 |
| 51 | 380 | 275 | 223.5 | 70 | M48 | 140 | 105 | 20 | 26 | 225 | 33 | 821 | 967 |
| 52 | 380 | 355 | 223.5 | 70 | M48 | 140 | 105 | 20 | 26 | 225 | 33 | 901 | 1047 |
