| 產品類型 | 三相異步電動機 |
|---|---|
| 極數 | 6極 |
| 額定功率 | 55KW |
| 額定電壓 | 380（V） |
| 額定轉速 | 975（rpm） |
| 產品認證 | ISO9001-2000 |
| 應用范圍 | 冶金、起重、機械設備 |
| 品牌 | 上起 |
| 型號 | YTSZ280S-6 |
變頻電機 YTSZ280S-6
YTSZ電機樣本
YTSZ樣本
YTSZ變頻調速電機，是在YTSP系列變頻調速三相異步電動機的基礎上，根據冶金及起重用三相異步電動機的使用特點而開發的系列產品。具有過載能力大、機械強度高的特點。與變頻調速良好的起、制動功能相結合，特別適用于采用變頻調速、短時或斷續周期運行、頻繁起動和制動的場合。電機基本技術條件符合IEC60034－1和GB755國際和國家標準的規定，安裝尺寸符合IEC72國際標準.
YTSZ起重變頻電機的額定電壓為380V，額定頻率為50Hz。也可根據不同調速范圍的要求以及使用場合供電電源的要求確定額定點的電壓和頻率（如400V, 440V, 460V及60Hz等）。額定電壓400V, △接法的電機，改變Y接法后，可適用于電源電壓為690V的場合。
YTSZ電機的絕緣等級為F級或H級，絕緣結構具有對變頻器輸出高載波頻率電壓的適應能力。
YTSZ電動機的調速范圍廣。在開環U/f控制的條件下，3～50Hz為恒轉矩調速，50～100Hz（355機座號的4極電機及400機座號的電機為50～70Hz）為恒功率調速；在矢量控制的條件下，調速范圍還可以擴大，恒轉矩運行范圍可以從基速到零速。過載能力強。額定電壓、額定頻率時，能夠承受額定轉矩的200％過載，歷時1min。低頻（1Hz左右）起動時的起動轉矩可以達到額定轉矩的150％。
YTSZ系列冶金及起重用變頻調速三相異步電動機的接線方式，一般情況下，250及以下機座號為Y接法，280及以上機座號為△接法。當有特別要求時，也可脫離這種劃分方式（如250及以下機座號可采用△接法，280及以上機座號采用Y接法）。
YTSZ系列電機的基準工作制為斷續周期工作制S3，負載持續率為40％。其它工作制可按表1對技
術數據表中的功率進行折算。
電機防護等級為IP54，也可按需要制成IP55、IP56。
YTSZ冶金變頻電機的冷卻方式為IC416（全封閉，軸向風機冷卻）。也可按需要制成IC411（全封閉，自帶風扇冷卻）或IC410（全封閉表面自冷），這時，技術數據表中的參數及調速范圍要有所變化，具體變化情況在訂貨時協商。
YTSZ變頻電機的基本安裝型式為IMB3、IMB5、IMB35，并可在這三種基本安裝型式的基礎上派生其它安裝型式。IMB5及其派生型式，IMB3、IMB35的派生型式，其機座號范圍有所限制，具體在訂貨時商議。

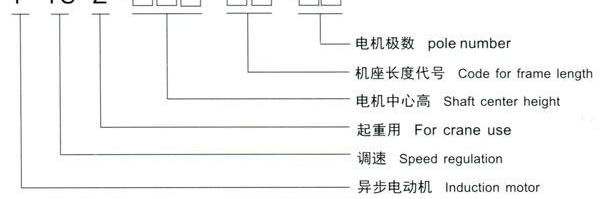

YTSZ型號說明
訂貨須知：1.訂貨時注明電機的型號、功率、轉速、絕緣等級、安裝方式（臥式和立式）、輸出軸（單軸和雙軸）
YTSZ冶金起重變頻電機 YTSZ變頻電機 YTSZ起重變頻電機 YTSZ電機 YTSZ電動機
若以下數據看不清楚，可查看：//www.sqdj66.com
YTSZ電機型號
YTSZ電機參數
| 型號 | 標稱功率 | 額定電流 | 額定轉矩 | 額定轉速 | 最大轉矩 | 轉動慣量 | 重 量 |
| 額定轉矩倍 | |||||||
| Type | Nominal | Rated | Rated | Rated | Max torque | Moment of | Weight |
| Output | current | torque | speed | Rated torque | inertia | ||
| kW | A | N.m | r/min | Times | kg.m2 | kg | |
| YTSZ90S-4 | 1.1 | 3 | 7 | 1415 | 2.8 | 0.003 | 17 |
| YTSZ90L-4 | 1.5 | 4 | 9.5 | 1415 | 2.8 | 0.004 | 27 |
| YTSZ100L1-4 | 2.2 | 5.2 | 14 | 1435 | 3.2 | 0.008 | 33 |
| YTSZ100L2-4 | 3 | 7 | 19 | 1435 | 3.2 | 0.01 | 37 |
| YTSZ112M-4 | 4 | 9.5 | 25.4 | 1435 | 3 | 0.016 | 44 |
| YTSZ132S-4 | 5.5 | 12 | 35 | 1455 | 3.2 | 0.028 | 80 |
| YTSZ132M-4 | 7.5 | 15.5 | 47.7 | 1455 | 3.2 | 0.038 | 97 |
| YTSZ160M-4 | 11 | 22 | 70 | 1465 | 3.5 | 0.085 | 125 |
| YTSZ160L-4 | 15 | 29 | 95.5 | 1465 | 3.5 | 0.105 | 140 |
| YTSZ180M-4 | 22 | 43.7 | 140 | 1465 | 3.5 | 0.148 | 210 |
| YTSZ200L1-4 | 30 | 58 | 190.9 | 1465 | 3.2 | 0.248 | 280 |
| YTSZ200L2-4 | 37 | 70 | 235.5 | 1465 | 3.2 | 0.282 | 300 |
| YTSZ225M-4 | 45 | 84 | 286.4 | 1470 | 3.2 | 0.523 | 400 |
| YTSZ250M-4 | 55 | 105 | 350.1 | 1470 | 3.2 | 0.733 | 480 |
| YTSZ280S1-4 | 75 | 136 | 477.4 | 1465 | 3.3 | 1.17 | 530 |
| YTSZ280S2-4 | 90 | 165 | 572.9 | 1465 | 3.3 | 1.383 | 565 |
| YTSZ280M-4 | 110 | 200 | 700.2 | 1465 | 3.3 | 1.768 | 680 |
| YTSZ315S-4 | 132 | 240 | 840.3 | 1465 | 3.5 | 2.878 | 900 |
| YTSZ315M1-4 | 160 | 285 | 1018.5 | 1465 | 3.5 | 3.458 | 1025 |
| YTSZ315M2-4 | 200 | 360 | 1273.3 | 1465 | 3.5 | 3.905 | 1095 |
| YTSZ315L-4 | 220 | 385 | 1400.7 | 1465 | 3.2 | 4.336 | 1160 |
| YTSZ355M-4 | 250 | 435 | 1591.7 | 1480 | 3.2 | 6.015 | 1500 |
| YTSZ355L-4 | 315 | 550 | 2005.5 | 1480 | 3.2 | 7.445 | 1800 |
| YTSZ400L1-4 | 355 | 615 | 2260.2 | 1475 | 3.2 | 10.27 | 2470 |
| YTSZ400L2-4 | 400 | 685 | 2546.7 | 1475 | 3.2 | 12.68 | 2700 |
| 型號 | 標稱功率 | 額定電流 | 額定轉矩 | 額定轉速 | 最大轉矩 | 轉動慣量 | 重 量 |
| 額定轉矩倍 | |||||||
| Type | Nominal | Rated | Rated | Rated | Max torque | Moment of | Weight |
| Output | current | torque | speed | Rated torque | inertia | ||
| kW | A | N.m | r/min | Times | kg.m2 | kg | |
| YTSZ112M-6 | 2.2 | 6.1 | 21 | 945 | 2.8 | 0.0185 | 44 |
| YTSZ132S-6 | 3 | 7.5 | 28.6 | 960 | 3 | 0.0375 | 80 |
| YTSZ132M1-6 | 4 | 9.5 | 38.2 | 960 | 3 | 0.0475 | 92 |
| YTSZ132M2-6 | 5.5 | 12.8 | 52.5 | 960 | 3 | 0.0575 | 97 |
| YTSZ160M-6 | 7.5 | 18 | 71.6 | 970 | 2.8 | 0.0875 | 125 |
| YTSZ160L-6 | 11 | 26 | 105 | 970 | 2.8 | 0.1125 | 140 |
| YTSZ180L-6 | 15 | 34 | 143 | 980 | 3 | 0.285 | 250 |
| YTSZ200L1-6 | 22 | 45 | 210 | 980 | 2.9 | 0.38 | 300 |
| YTSZ200L2-6 | 30 | 60 | 286 | 980 | 2.9 | 0.43 | 320 |
| YTSZ225M-6 | 37 | 72 | 353 | 985 | 3.2 | 0.695 | 400 |
| YTSZ250M-6 | 45 | 85 | 429 | 985 | 3.2 | 1.015 | 480 |
| YTSZ280S-6 | 55 | 104 | 525 | 975 | 3.1 | 1.65 | 565 |
| YTSZ280M-6 | 75 | 145 | 716.1 | 975 | 3.1 | 1.95 | 680 |
| YTSZ315S-6 | 90 | 168 | 859.4 | 980 | 3 | 3.1 | 870 |
| YTSZ315M1-6 | 110 | 205 | 1050.3 | 980 | 3 | 4.59 | 1025 |
| YTSZ315M2-6 | 132 | 245 | 1260 | 980 | 3 | 5.19 | 1090 |
| YTSZ315L-6 | 160 | 305 | 1528 | 980 | 3 | 5.78 | 1160 |
| YTSZ355M1-6 | 200 | 370 | 1910 | 980 | 3.5 | 8.18 | 1600 |
| YTSZ355M2-6 | 220 | 400 | 2101 | 980 | 3.5 | 9.31 | 1680 |
| YTSZ355L-6 | 250 | 445 | 2387.5 | 980 | 3.5 | 11.45 | 1800 |
| YTSZ400L1-6 | 315 | 605 | 3008.3 | 980 | 3.4 | 12.98 | 2600 |
| YTSZ400L2-6 | 355 | 660 | 3390.3 | 980 | 3.2 | 13.97 | 2800 |
| 型號 | 標稱功率 | 額定電流 | 額定轉矩 | 額定轉速 | 最大轉矩 | 轉動慣量 | 重 量 |
| 額定轉矩倍 | |||||||
| Type | Nominal | Rated | Rated | Rated | Max torque | Moment of | Weight |
| Output | current | torque | speed | Rated torque | inertia | ||
| kW | A | N.m | r/min | Times | kg.m2 | kg | |
| YTSZ160L-8 | 7.5 | 19 | 95.5 | 730 | 2.8 | 0.1325 | 140 |
| YTSZ180L-8 | 11 | 26 | 140.1 | 735 | 3 | 0.285 | 250 |
| YTSZ200L-8 | 15 | 35 | 191 | 735 | 2.8 | 0.38 | 300 |
| YTSZ225S-8 | 22 | 47 | 280.1 | 735 | 2.8 | 0.585 | 360 |
| YTSZ225M-8 | 30 | 63 | 382 | 735 | 2.8 | 0.6925 | 400 |
| YTSZ250M-8 | 37 | 76 | 471.1 | 735 | 2.8 | 1.0475 | 480 |
| YTSZ280S-8 | 45 | 92 | 573 | 730 | 2.8 | 1.65 | 565 |
| YTSZ280M-8 | 55 | 118 | 700.3 | 730 | 2.8 | 1.95 | 680 |
| YTSZ315S-8 | 75 | 153 | 955 | 735 | 2.8 | 3.65 | 870 |
| YTSZ315M1-8 | 90 | 182 | 1146 | 735 | 2.8 | 5.45 | 1025 |
| YTSZ315M2-8 | 110 | 220 | 1400.7 | 735 | 2.8 | 6.13 | 1095 |
| YTSZ315L-8 | 132 | 265 | 1680.8 | 735 | 2.8 | 6.82 | 1160 |
| YTSZ355M1-8 | 160 | 320 | 2037.3 | 735 | 2.9 | 9.31 | 1600 |
| YTSZ355M2-8 | 200 | 395 | 2546.7 | 735 | 2.9 | 11 | 1680 |
| YTSZ355L-8 | 220 | 420 | 2801.3 | 735 | 2.9 | 13.5 | 1800 |
| YTSZ400L-8 | 250 | 520 | 3183.3 | 730 | 2.8 | 13.95 | 2800 |
| 型號 | 標稱功率 | 額定電流 | 額定轉矩 | 額定轉速 | 最大轉矩 | 轉動慣量 | 重 量 |
| 額定轉矩倍 | |||||||
| Type | Nominal | Rated | Rated | Rated | Max torque | Moment of | Weight |
| Output | current | torque | speed | Rated torque | inertia | ||
| kW | A | N.m | r/min | Times | kg.m2 | kg | |
| YTSZ315S-10 | 55 | 124 | 875.4 | 585 | 2.8 | 3.65 | 870 |
| YTSZ315M1-10 | 75 | 166 | 1193.7 | 585 | 2.8 | 5.45 | 1025 |
| YTSZ315M2-10 | 90 | 196 | 1432.5 | 585 | 2.8 | 6.13 | 1095 |
| YTSZ315L-10 | 110 | 230 | 1750.5 | 585 | 2.8 | 6.82 | 1160 |
| YTSZ355M1-10 | 132 | 285 | 2101 | 585 | 2.7 | 9.69 | 1600 |
| YTSZ355M2-10 | 160 | 336 | 2546.7 | 585 | 2.7 | 11 | 1680 |
| YTSZ355L-10 | 200 | 425 | 3183.3 | 585 | 2.7 | 13.5 | 1800 |
| YTSZ400L-10 | 220 | 510 | 3501.7 | 585 | 2.7 | 13.76 | 2800 |

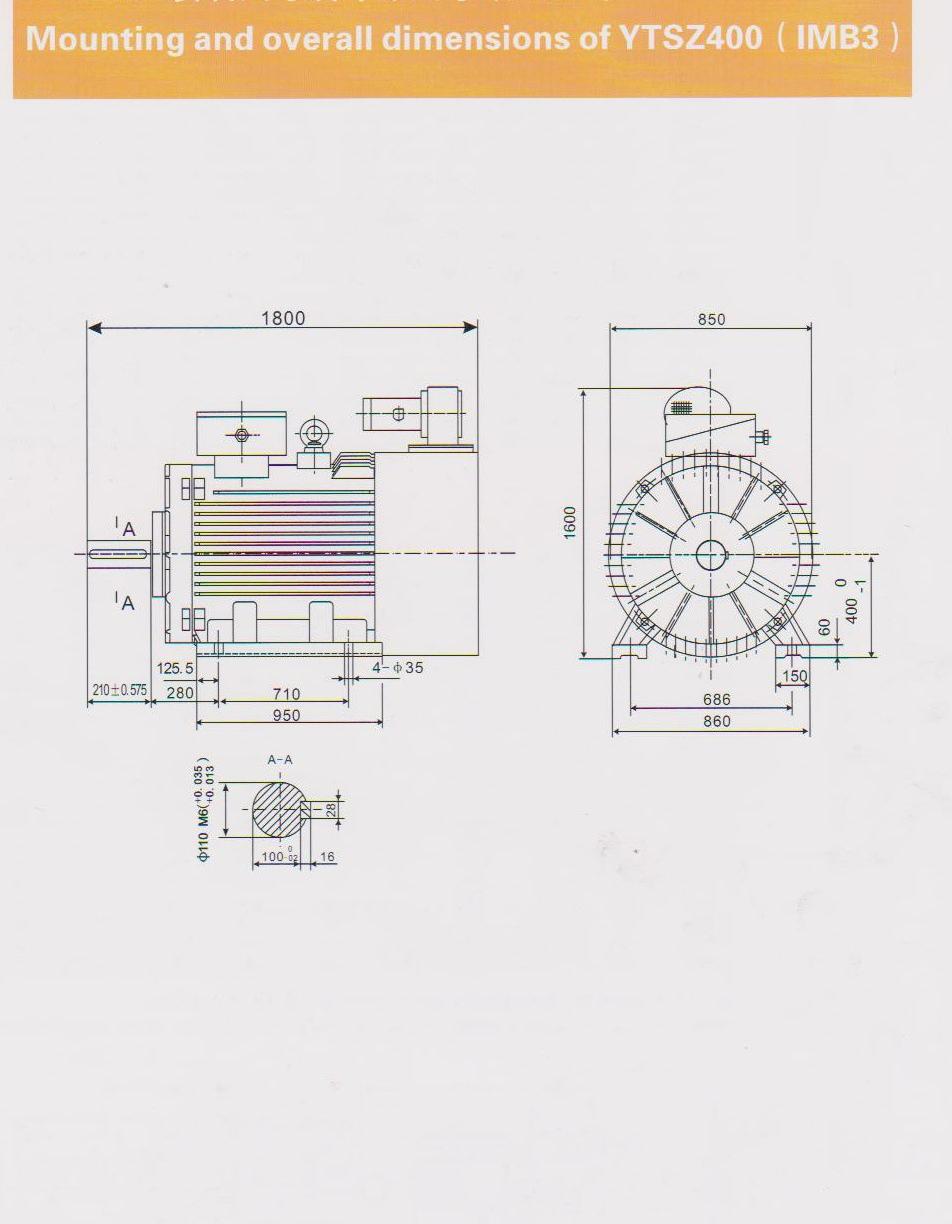

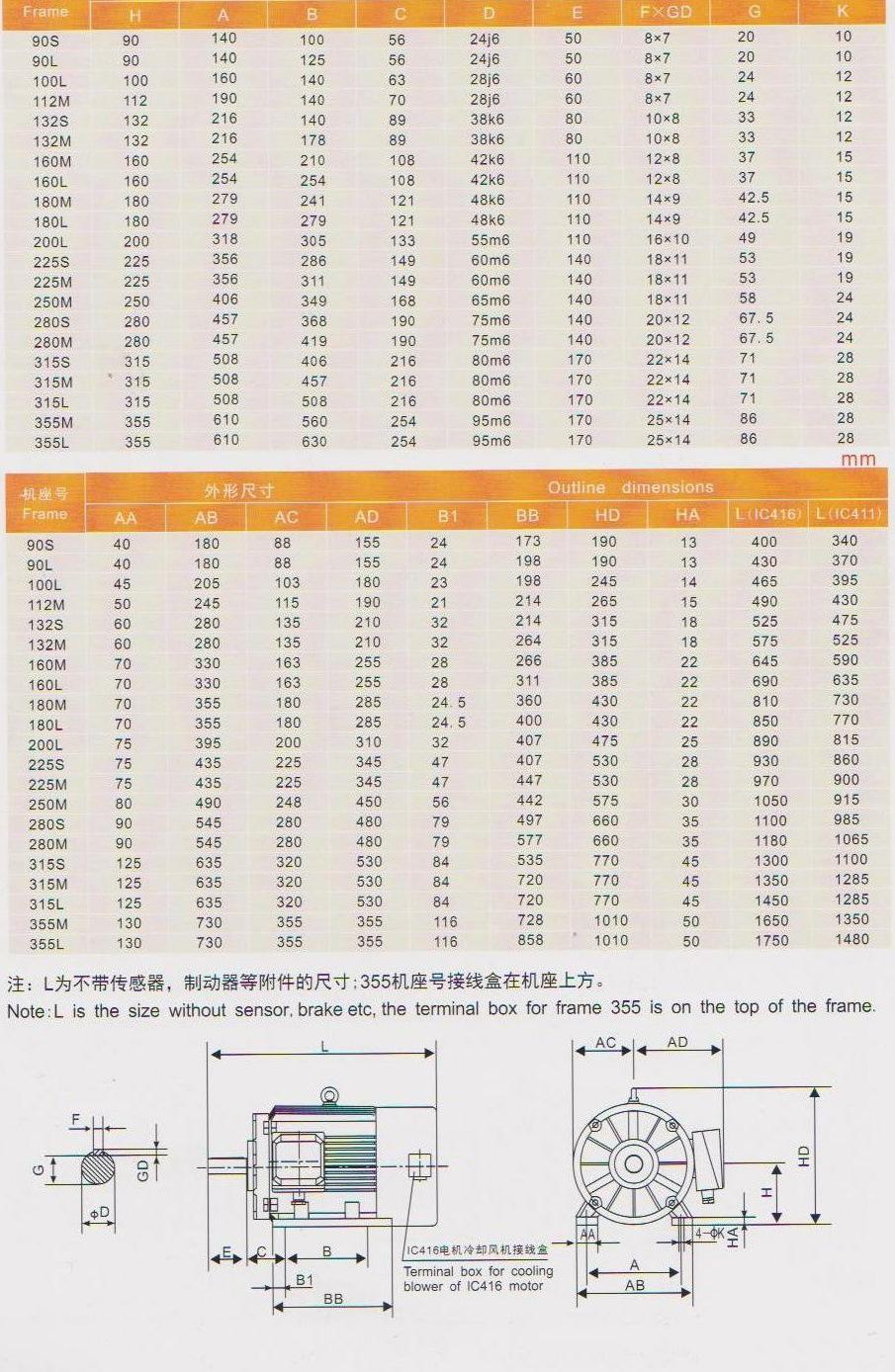

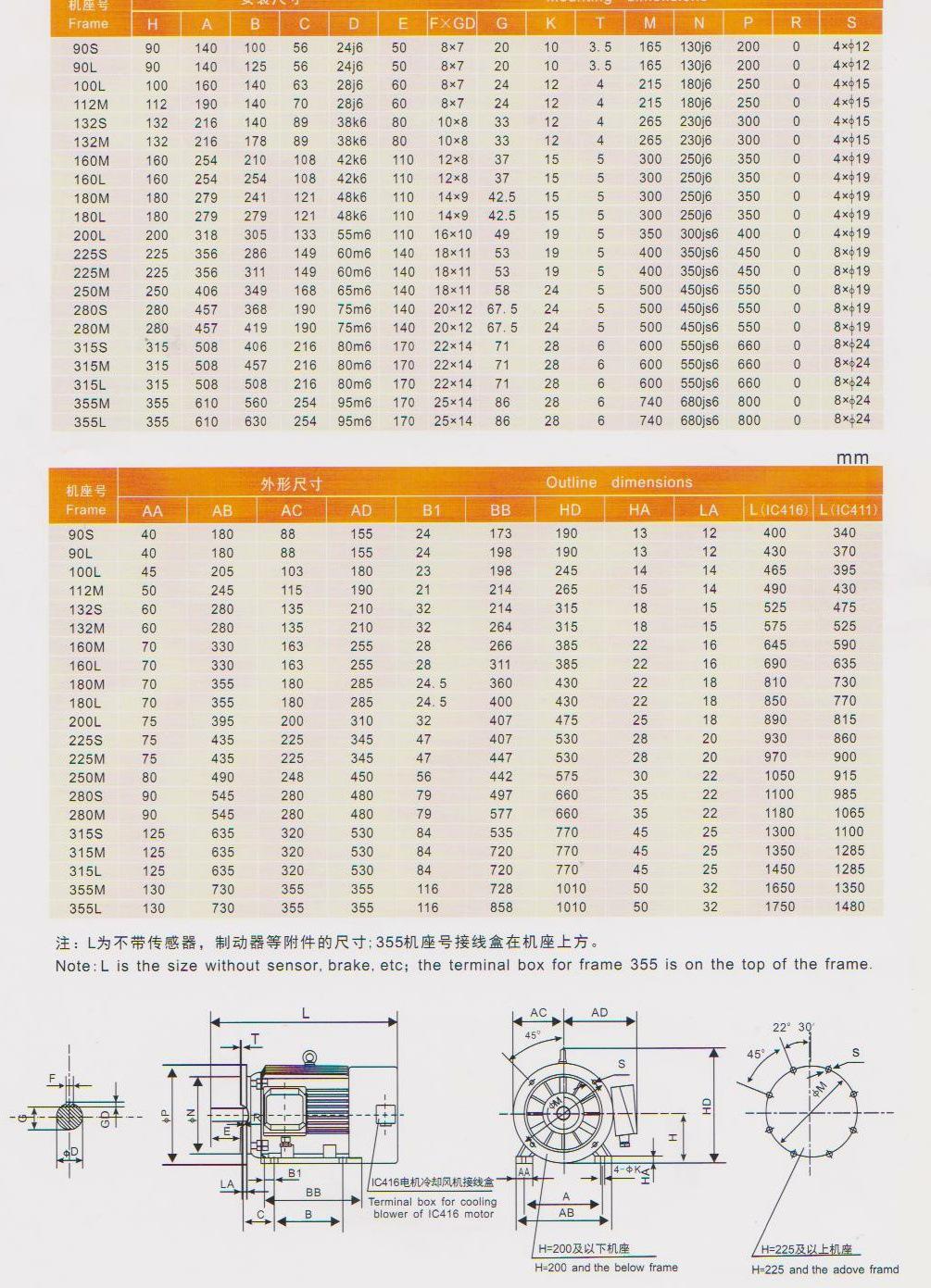

YTSZ電機安裝尺寸
