類型	氣動沖床
動力類型	聯合傳動
主電機功率	7.5（kw）
公稱壓力	800（kn）
喉口深度	320（mm）
滑塊行程	160（mm）
模柄孔尺寸	50（φmm*mm）
布局形式	立式
適用范圍	通用
適用行業	通用
行程次數	60
作用對象材質	金屬
產品類型	全新
是否庫存	是
售后服務	整機一年保修，全國聯保，終身售后服務
品牌	沃得精機
型號	JH21--80T

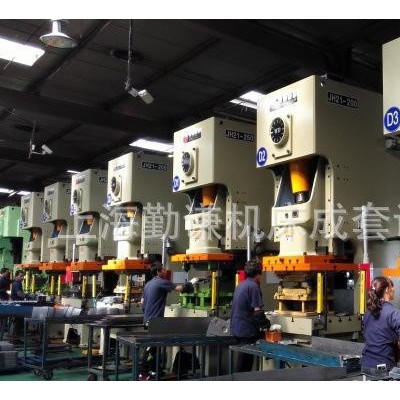

JH21系列開式固定臺壓力機

持重端莊的外形結構，細膩考究的油漆工藝，頗具匠心的制造技術，業界**的**配置，久經考驗的內在品質，精益求精的開放心態，盡顯沃得精機JH21系列壓力機的智者風范。
性能特點：





**鋼板焊接機身，均經過回火（或振動時效）拋丸處理，剛性好，精度穩定。

曲軸縱置，結構緊湊，曲軸經高頻率淬火后磨削處理，光潔度好，轉動靈活；矩形六面加長導軌，導向面青銅鑲板，導向精度高。



氣動雙平衡缸，平衡滑塊和上模重量，降低沖擊和噪音，消除連桿與滑塊間隙，減少受力零件沖擊與磨損。



整體采用進口PLC集中控制，氣路選用進口安全雙聯閥控制，可實現點動、寸動、單次和連續沖壓。



滑塊、導軌、工作臺板、連桿、接套等關鍵件均采用樹脂砂制造，與一般的粘土砂制造相比，改善表面粗糙度1-2級，提高尺寸精度2-3級。



JH21-60及以上噸位產品采用電動調節裝模高度**配置，關鍵件如氣動原件、電器原件、密封件、按鈕等均選用進口件。

標準配置：





沃得高性能濕式離合器（引進日本技術）液壓過載保護裝置電動黃油潤滑裝置手動稀油潤滑裝置滑塊及上模平衡裝置誤送檢知接口 觸摸屏電子式曲軸角度指示器凸輪控制器 電動滑塊調整裝置（JH21-60~400） 可編程控制器  滑塊上部脫料裝置  空氣源快速接頭  防震墊  工作燈空氣吹料二度落預調計數器（觸摸屏顯示）

選用配置：

 （用戶選用，應在合同中注明）

干式離合制動器 氣壓式模墊裝置  光電式安全裝置快速換模裝置腳踏開關 自動送料輸出軸調速電機、變頻調

技術參數		代號	單位	JH21-80	JH21-125	JH21-160
滑塊公稱力		Pe	KN	800	1250	1600
公稱力行程		Sp	mm	5	6	6
滑塊行程		S	mm	160	180	200
行程次數	固定	n	times/min	60	50	45
	可變		times/min	40-60	35-50	30-45
封閉高度		H2	mm	320	350	400
封閉高度調節量		t	mm	80	90	100
滑塊中心至機身距離		C1	mm	310	350	400
立柱距離		d1	mm	610	670	736
滑塊底面尺寸	左右	a	mm	540	620	700
	前后	b	mm	460	520	580
模柄孔尺寸	直徑	d	mm	50	70	70
	深度	i	mm	65	90	100
工作臺尺寸	左右	C	mm	950	1100	1170
	前后	D	mm	600	680	760
落料孔直徑		φ	mm	180	200	180
工作臺厚度		H3	mm	140	155	165
工作臺離地面距離		H1	mm	900	900	900
外形尺寸	前后	A	mm	1765	2040	2305
	左右	B	mm	1200	1320	1420
	高	H	mm	2725	3035	3215
地腳螺栓距離	前后	a＇	mm	1210	1430	1665
	左右	b＇	mm	920	1040	1140
電動機	型號			Y132M-4	Y160M-4	Y160L-4
	功率		KW	7.5	11	15
重量			kg	6450	9550	13600
