| 類型 | 氣動沖床 |
|---|---|
| 動力類型 | 聯合傳動 |
| 主電機功率 | 18.5（kw） |
| 公稱壓力 | 2000（kn） |
| 喉口深度 | 400（mm） |
| 滑塊行程 | 250（mm） |
| 模柄孔尺寸 | 70（φmm*mm） |
| 布局形式 | 立式 |
| 適用范圍 | 通用 |
| 適用行業 | 通用 |
| 行程次數 | 45 |
| 作用對象材質 | 金屬 |
| 產品類型 | 全新 |
| 是否庫存 | 是 |
| 售后服務 | 整機一年保修，全國聯保，終身售后服務 |
| 品牌 | 沃得精機 |

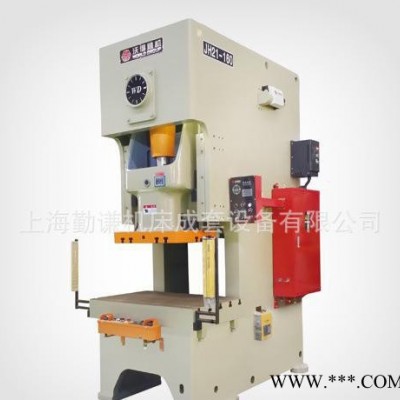

| 型號 | JH21-200T |

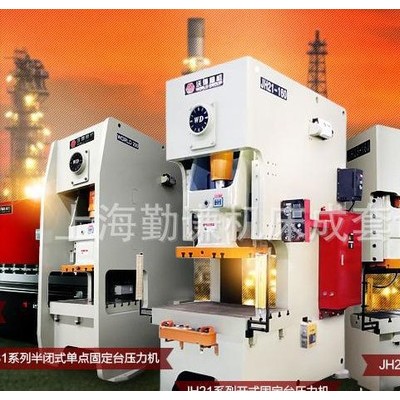

持重端莊的外形結構，細膩考究的油漆工藝，頗具匠心的制造技術，業界**的**配置，久經考驗的內在品質，精益求精的開放心態，盡顯沃得精機JH21系列壓力機的智者風范。
性能特點：
| 曲軸縱置，結構緊湊，曲軸經高頻率淬火后磨削處理，光潔度好，轉動靈活；矩形六面加長導軌，導向面青銅鑲板，導向精度高。 |
| 氣動雙平衡缸，平衡滑塊和上模重量，降低沖擊和噪音，消除連桿與滑塊間隙，減少受力零件沖擊與磨損。 |
| 整體采用進口PLC集中控制，氣路選用進口安全雙聯閥控制，可實現點動、寸動、單次和連續沖壓。 |
| 滑塊、導軌、工作臺板、連桿、接套等關鍵件均采用樹脂砂制造，與一般的粘土砂制造相比，改善表面粗糙度1-2級，提高尺寸精度2-3級。 |
| JH21-60及以上噸位產品采用電動調節裝模高度**配置，關鍵件如氣動原件、電器原件、密封件、按鈕等均選用進口件。 |
選用配置：
（用戶選用，應在合同中注明）
| 技術參數 | 代號 | 單位 | JH21-200 | JH21-250 | JH21-315 | |
| 滑塊公稱力 | Pe | KN | 2000 | 2500 | 3150 | |
| 公稱力行程 | Sp | mm | 6 | 6 | 7 | |
| 滑塊行程 | S | mm | 250 | 250 | 250 | |
| 行程次數 | 固定 | n | times/min | 45 | 30 | 30 |
| 可變 | times/min | 25-45 | 20-30 | 20-30 | ||
| 封閉高度 | H2 | mm | 450 | 500 | 500 | |
| 封閉高度調節量 | t | mm | 110 | 120 | 120 | |
| 滑塊中心至機身距離 | C1 | mm | 430 | 450 | 450 | |
| 立柱距離 | d1 | mm | 910 | 980 | 980 | |
| 滑塊底面尺寸 | 左右 | a | mm | 880 | 950 | 950 |
| 前后 | b | mm | 650 | 700 | 700 | |
| 模柄孔尺寸 | 直徑 | d | mm | 70 | 70 | 70 |
| 深度 | i | mm | 100 | 130 | 130 | |
| 工作臺尺寸 | 左右 | C | mm | 1390 | 1500 | 1540 |
| 前后 | D | mm | 840 | 880 | 880 | |
| 落料孔直徑 | φ | mm | 200 | 200 | 200 | |
| 工作臺厚度 | H3 | mm | 180 | 190 | 190 | |
| 工作臺離地面距離 | H1 | mm | 1000 | 1000 | 1000 | |
| 外形尺寸 | 前后 | A | mm | 2600 | 2660 | 2720 |
| 左右 | B | mm | 1540 | 1640 | 1680 | |
| 高 | H | mm | 3800 | 3865 | 3865 | |
| 地腳螺栓距離 | 前后 | a＇ | mm | 2020 | 2100 | 2140 |
| 左右 | b＇ | mm | 1360 | 1460 | 1500 | |
| 電動機 | 型號 | Y180M-4 | Y200L2-6 | Y225M-6 | ||
| 功率 | KW | 18.5 | 22 | 30 | ||
| 重量 | kg | 19200 | 23200 | 26600 | ||
