| 類型 | 回轉車床 |
|---|---|
| 控制形式 | 數控 |
| 主電機功率 | 7.5（kw） |
| 外形尺寸 | 2765X1570X1750（mm） |
| 加工精度 | 高精度 |
| 最大加工長度 | 850（mm） |
| 最大加工直徑 | 500（mm） |
| 最大回轉直徑 | 520（mm） |
| 主軸轉速級數 | 無級 |
| 主軸通孔直徑 | 82（mm） |
| 安裝形式 | 落地式 |
| 布局形式 | 臥式 |
| 適用行業 | 通用 |
| 動力類型 | 電動 |
| 適用范圍 | 通用 |
| 產品類型 | 全新 |
| 是否庫存 | 是 |
| 售后服務 | 整機一年保修，全國聯保 |
| 品牌 | 沈陽機床 |

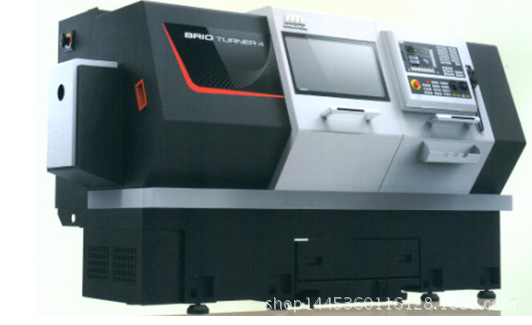

| 型號 | BRT5085 |
.
一、機床主要技術參數
參數項目 | 參數 | 備注 | |
技術規格 | 床身上最大回轉直徑 | Φ520 |
|
滑板上最大回轉直徑 | Φ300 |
| |
最大車削直徑 | Φ500 |
| |
最大加工長度 | 850 |
| |
主軸 | 主電動機功率（kW） | 7.5/11 |
|
主軸頭型式 | A2-8 |
| |
主軸前端孔錐度 | 1：20 |
| |
主軸通孔直徑 | 82 |
| |
主軸前端軸承直徑 | 120 |
| |
主軸轉速級數 | 三檔變速（手動檔） | 檔內無極 | |
主軸轉速范圍（r/min） | 0-2000 |
| |
尾座 | 尾座套筒直徑 | Φ75 |
|
尾座套筒行程 | 150 |
| |
尾座套筒錐孔錐度 | 莫氏No.5 |
| |
兩軸 | Z軸行程 | 850 |
|
X軸行程 | 250 |
| |
快速進給X/Z（m/min） | 6/10 |
| |
刀架 | 刀架型式 | 立四 |
|
刀方尺寸 | 25×25 |
| |
鏜刀直徑 | Φ32/Φ40 |
| |
刀架轉位時間 | 2.4 | 立式四工位 | |
重復定位精度（″） | ±2 |
| |
其它 | 防護型式 | 全防護 |
|
外形尺寸 | 2765X1570X1750 |
| |
機床重量 | 2300 |
| |
一. 機床精度
本機床精度貫徹GB/T 25659.1-2010《簡式數控臥式車床 精度檢驗》。
二. 機床主要配置
配套件名稱 | 規格型號 | 生產廠家 | 備 注 |
數控系統 | SIEMENS 808D | 西門子 |
|
X軸電機 | |||
Z軸電機 | |||
主電機 | 7.5/11 | 國產 | 主伺服 |
軸承 |
| 國產 |
|
絲杠 |
| 國產 |
|
手動卡盤 |
| 國產 |
|
臺尾 | 手動（帶套筒鎖緊） | 本廠裝配 |
|
刀架 |
| 精誠刀架 |
|
聯系人：吳永菊13564574965
歡迎新老客戶來電咨詢！
