| 材質 | 鑄鐵 |
|---|---|
| 流量 | 1-3600 |
| 驅動方式 | 電動 |
| 性能 | 不阻塞 |
| 用途 | 雜質泵 |
| 泵軸位置 | 邊立式 |
| 葉輪數目 | 其他 |
| 葉輪吸入方式 | 單吸式 |
| 品牌 | ITT |
| 型號 | FLYGT N |
產品簡介
美國ITT集團Xylem賽萊默公司的FLYGT飛力N系列潛水污水泵可用于最惡劣的污水處理領域，并能出色地完成任務。持續高效是該泵各組件的設計理念。由于采用專利的自清潔式葉輪的N技術，飛力N泵可以為您帶來最高的總體效率。它可降低您的能源消耗，減少維修費用，這些費用長期算起來可節省一筆不小的費用。FLYGT飛力在流體處理方面淵博的知識以及樂于奉獻的研究精神和持續改進使我們?nèi)〉迷S多技術進步。這就是飛力N泵在世界上10萬多個場所上使用的原因。到目前為止，飛力N泵經檢驗是干式安裝地點和潛水安裝地點最好、最可靠的選擇。
功能特點

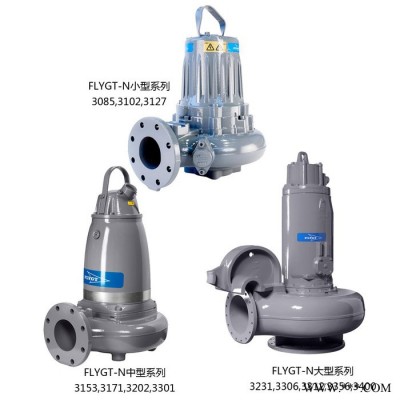

FLYGT-N小流量系列
電機：鼠籠式感應電機
軸; 短軸設計， 可以消除繞曲， 延長機封和軸承壽命， 減震降噪。
密封：2套機械密封， 獨立工作， 雙重保護，飛力專為潛水泵制造
密封磨損保護：
油室：多功能油室除了潤滑密封外，同時也緩和了電機和軸承產生的熱量， 并提供額外的泄漏保護
監控：嵌在定子繞組中的熱敏開關能防止電機過熱，還可選配定子和油室中的泄漏傳感器及外部監控裝置。
接線盒：接線盒的設計融合了密封和緩沖張力的雙重功能。
輔助設施和設計：最佳泵坑設計：能自清洗泵坑設計，可配沖洗閥4901， 詳見沖洗閥4901
FLYGT-N中流量系列
電機：鼠籠式感應電機
冷卻系統：濕式安裝水冷卻，干式安裝內置密閉循環冷卻系統， 在泵體中， 冷卻劑圍繞著電機循環散熱。
軸：短軸設計， 可以消除繞曲，延長機封和軸承壽命， 減震降噪。
密封：2套機械密封， 獨立工作， 雙重保護，飛力專為潛水泵制造，并且有獨特的密封磨損保護技術。
監控：嵌在定子繞組中的熱敏開關能防止電機過熱，檢查室配有泄漏傳感器。
接線盒：接線盒的設計融合了密封和緩沖張力的雙重功能。
油室：多功能油室除了潤滑密封外，同時也緩和了電機和軸承產生的熱量， 并提供額外的泄漏保護
葉輪鎖扣;使葉輪的拆卸， 與渦殼縫隙的調整和安裝更為簡單快捷
密封單元; 可快速簡單裝配機更換機封
輔助設施和設計：最佳泵坑設計：能自清洗泵坑設計，可配沖洗閥4901， 詳見沖洗閥4901
FLYGT-N大流量系列
電機：鼠籠式感應電機
冷卻夾套系統：濕式安裝水冷卻，干式安裝內置密閉循環冷卻夾套系統， 在泵體中， 冷卻劑圍繞著電機循環散熱。
軸：短軸設計， 可以消除繞曲，延長機封和軸承壽命， 減震降噪。
密封：2套機械密封， 獨立工作， 雙重保護，使用材料時耐腐蝕燒結碳化鎢(WCCR),具有極好的機械強度，抗磨損性和耐腐蝕性，飛力專為潛水泵制造
監控：嵌在定子繞組中的熱敏開關能防止電機過熱，主軸承配有模擬溫度傳感器，定子室和接線盒配有泄漏傳感器。
接線盒：接線盒的設計融合了密封和緩沖張力的雙重功能。
輔助設施和設計：大型潛水泵快速安全提升裝置。
技術指標
根據輸送水量的大小分為：小型小流量、中型中等流量和大型大流量三個系列。
一、小型N泵3085,3102,3127系列
技術參數
最大流量 90L/S
最高揚程 20m
介質溫度 最高40℃(可選配更高溫度熱水型)
淹沒深度 最深20m
介質PH值 PH5.5-14
介質密度 最大1100kg/m3
安裝方式 NP,NS,NT,NZ(代碼含義請參考安裝圖)
電機參數
頻率 50HZ
絕緣等級 H(+180℃)
每小時啟動次數 最多30次
監控設備
熱敏開關打開溫度 125
可選定制
防爆型設計
工業型設計
高溫型設計
定子室泄漏傳感器 FLS
油室泄漏傳感器CLS
表面處理 環氧涂層處理
鋅樣機
電纜選項
功能特點
電機：鼠籠式感應電機
軸; 短軸設計， 可以消除繞曲， 延長機封和軸承壽命， 減震降噪。
密封：2套機械密封， 獨立工作， 雙重保護，飛力專為潛水泵制造
密封磨損保護：
油室：多功能油室除了潤滑密封外，同時也緩和了電機和軸承產生的熱量， 并提供額外的泄漏保護
監控：嵌在定子繞組中的熱敏開關能防止電機過熱，還可選配定子和油室中的泄漏傳感器及外部監控裝置。
接線盒：接線盒的設計融合了密封和緩沖張力的雙重功能。
輔助設施和設計：最佳泵坑設計：能自清洗泵坑設計，可配沖洗閥4901， 詳見沖洗閥4901
二、泵中型N泵3153,3171,3202,3301系列
技術參數
最大流量 550L/S
最高揚程 80m
介質溫度 最高40℃(可選配更高溫度熱水型)
淹沒深度 最深20m
介質PH值 PH5.5-14
介質密度 最大1100kg/m3
安裝方式 NP,NS,NT,NZ(代碼含義請參考安裝圖)
電機數據
頻率 50HZ
絕緣等級 H(+180℃)
每小時啟動次數 最多30次
監控設備
熱敏開關打開溫度 125℃
定子室檢查室泄漏傳感器 FLS
可選定制
防爆型設計(3171,3202,3301)
工業型設計
高溫型設計
電纜選項
功能特點
電機：鼠籠式感應電機
冷卻系統：濕式安裝水冷卻，干式安裝內置密閉循環冷卻系統， 在泵體中， 冷卻劑圍繞著電機循環散熱。
軸：短軸設計， 可以消除繞曲，延長機封和軸承壽命， 減震降噪。
密封：2套機械密封， 獨立工作， 雙重保護，飛力專為潛水泵制造，并且有獨特的密封磨損保護技術。
監控：嵌在定子繞組中的熱敏開關能防止電機過熱，檢查室配有泄漏傳感器。
接線盒：接線盒的設計融合了密封和緩沖張力的雙重功能。
油室：多功能油室除了潤滑密封外，同時也緩和了電機和軸承產生的熱量， 并提供額外的泄漏保護
葉輪鎖扣;使葉輪的拆卸， 與渦殼縫隙的調整和安裝更為簡單快捷
密封單元; 可快速簡單裝配機更換機封
輔助設施和設計：最佳泵坑設計：能自清洗泵坑設計，可配沖洗閥4901， 詳見沖洗閥4901
三、水泵大型N泵3231,3306,3312,3356,3400系列
技術參數
最大流量 1000L/S
最高揚程 90m
介質溫度 最高40℃
淹沒深度 最深20m
介質PH值 PH6-14
介質密度 最大1100kg/m3
安裝方式
N3231,3306,3312 NP,NS,NT,NZ(代碼含義請參考安裝圖)
N3356,3400 NP, NT,NZ(代碼含義請參考安裝圖)
電機數據
頻率 50HZ
絕緣等級 H(+180℃)
每小時啟動次數 最多15次
監控設備
熱敏開關打開溫度 140℃
定子室泄漏傳感器 FLS
接線盒泄漏傳感器 FLS
主軸承模擬溫度傳感器 PT100
可選定制
防爆型設計
油室泄漏傳感器 CLS
定子模擬溫度傳感器 PT100
支撐軸承模擬溫度傳感器 PT100
表面處理 環氧涂覆處理
鋅陽極
電纜選項
功能特點
電機：鼠籠式感應電機
冷卻夾套系統：濕式安裝水冷卻，干式安裝內置密閉循環冷卻夾套系統， 在泵體中， 冷卻劑圍繞著電機循環散熱。
軸：短軸設計， 可以消除繞曲，延長機封和軸承壽命， 減震降噪。
密封：2套機械密封， 獨立工作， 雙重保護，使用材料時耐腐蝕燒結碳化鎢(WCCR),具有極好的機械強度，抗磨損性和耐腐蝕性，飛力專為潛水泵制造
監控：嵌在定子繞組中的熱敏開關能防止電機過熱，主軸承配有模擬溫度傳感器，定子室和接線盒配有泄漏傳感器。
接線盒：接線盒的設計融合了密封和緩沖張力的雙重功能。
輔助設施和設計：大型潛水泵快速安全提升裝置
技術優勢
一、獨一無二的葉輪設計
獨特的葉輪設計可以提高整體性能，持續高效，長纖維不會纏繞葉輪，卓越的抗阻塞特性，排除阻塞風險，減少能耗支出，降低服務成本。飛力公司生產的N泵系列具有革命性的水力設計，保證了泵在長期運行過程中高效，可靠及無故障的工作狀態。N泵系列從兩個方面節省產品生命周期成本，一方面，運行過程中大幅度降低電耗，最大降低電耗可達50%，另一方面，運行過程中少維護或免維護，這是因為：
-N泵系列是市場上最高效的潛污泵;
-N泵系列能長期保持高效，即便是在含有大量顆粒和纖維的介質中;
-N泵系列有著卓越的不堵塞特性，排除了堵塞的風險;
高效+無堵塞特性也許過于完美，而近10年來，大量的實際應用和實驗室測試證明，無論是從效率還是抗堵塞性能來看，N泵比當今世界上任何污水泵都更為優越。
二、高品質電機和密封
飛力電機
-電機是由飛力公司專門為潛水泵設計并制造，而不是那種標準的隨處可買到的電機，飛力自行設計的電機保留了很大的安全系數，保證潛水泵能長周期無故障運行。
-N泵系列的電機是鼠籠式感應電機，定子繞組的絕緣等極為H級180℃，每小時最多可起動30次。
-新的絕緣樹脂滴注工藝，產生的氣泡更少，絕緣效果更加完美。定子采用冷收縮方式安裝到定子室內，兩者之間的完美結合使定子有卓越的傳熱性能和防轉動功能，沒有外部的銷定螺栓，杜絕了泄漏的可能。
獨特的密封
PLUG-INTM密封單元提供了完美的裝配和快速簡單的替換。這項設計在拆卸和裝配過程中同時也起到了保護密封環表面的作用。
獨特的密封磨損保護
SPIN OUTTM,作為鑄件的一個組成部分，是一項專利設計，能通過阻擋磨損顆粒進入密封室進而保護外密封，簡單而又有效。
型號意義
以DWS2-15-55為例
DWS：無負壓（管網疊壓）供水設備
2：兩臺增壓泵，即一用一備。以此類推，三臺增壓泵為兩用一備，四臺增壓泵為三用一備。
15：單臺水泵額定流量為15噸/小時
55：額定流量時，能達到的揚程高度55米
安裝方式
| NP | NS | NT | NZ |
 |  |  |  |
| 半永久式濕井安裝，泵安裝時兩個導桿安裝在出水連撬上。 | 半永久式自由站立安裝，科運輸型。帶管路或軟管接頭 | 立式安裝。用于永久性干井或管道安裝，吸水和排水管路帶法蘭接頭。 | 臥式安裝。用于永久性干井或管道安裝，吸水和排水管路帶法蘭接頭。 |
