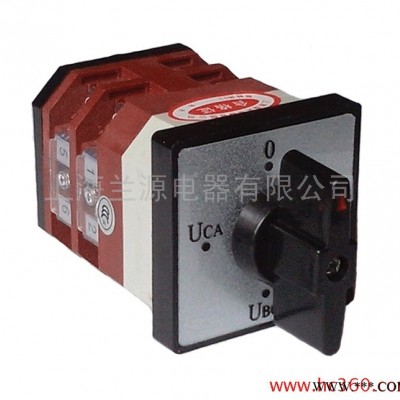

一、用途

    LW12系列萬能轉換開關適用交流50（或60）HZ，電壓至380V和直流至220V的電路作電氣控制和熱工儀表的過程控制用。

二、符合標準

    產品符合GB/T14048.1、 GB/T14048.4、GB/T14048.5-2008

三、工作條件

海拔高度≤2000m，環境溫度-250C～+500C

空氣相對濕度≤90%

安裝類別III

污染等級三級

四、分類及主要功能

     a.基本型（普通式）

     b.開啟型組合式

     c.防護型組合式

     以上三類均具有：定位操作、自復操作

     定位—自復操作、閉鎖操作、定位—閉鎖

     自復—定位—閉鎖操作等功能。

五、主要技術參數

1、約定發熱電流：16A

2、額定電壓，交流380V，直流220V。

3、允許正常操作頻率為：300次/小時

4、額定絕緣電壓：660V

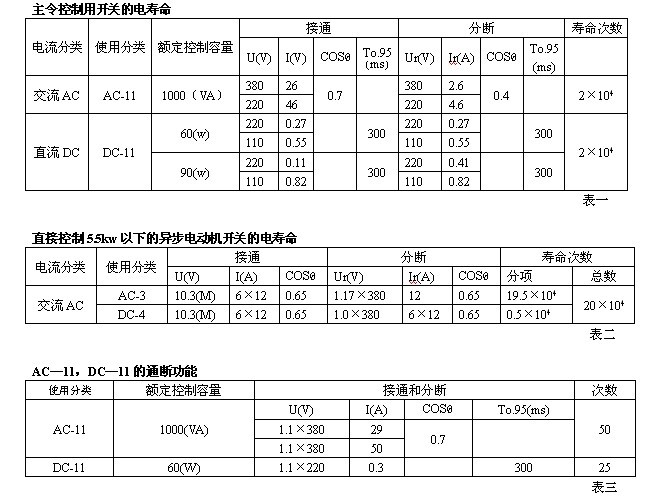

5、開關的電壽命

a、主令控制用開關的電壽命（見表一）

b、直接控制5.5kw以下的異步電動機開關的電壽命（見表二）

6、開關的通斷功能：

   a、AC-11，DC—11的通斷功能（見表三）

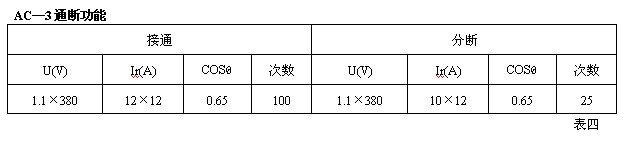

   b、AC—3通斷功能（見表四）

7、機械壽命：100×104次

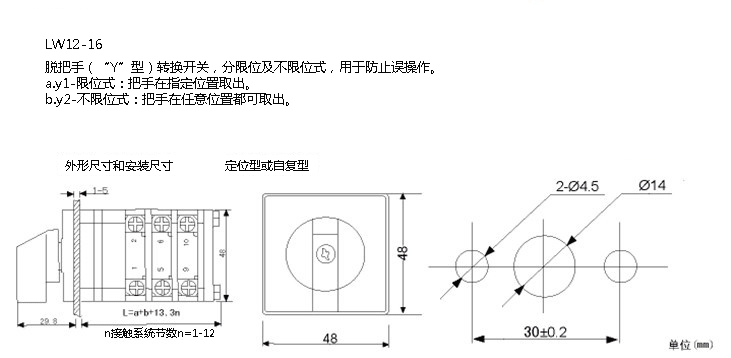

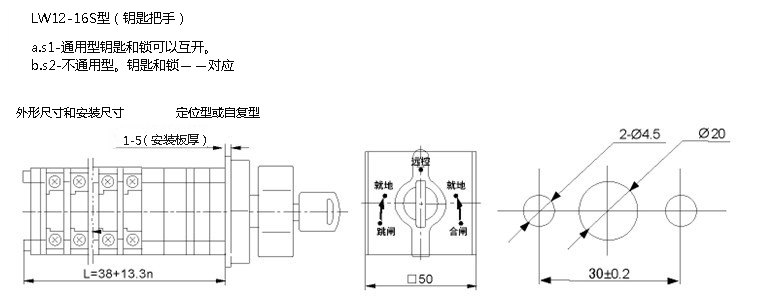

注（1）：派生代號一無代號為基本型，定位操作；“D”定位—自復操作；“Z”自復操作；“L”拉出旋轉操作；“S”帶鑰匙鎖操作；“Y”簡易鎖操作；“N”帶紅綠燈操作。

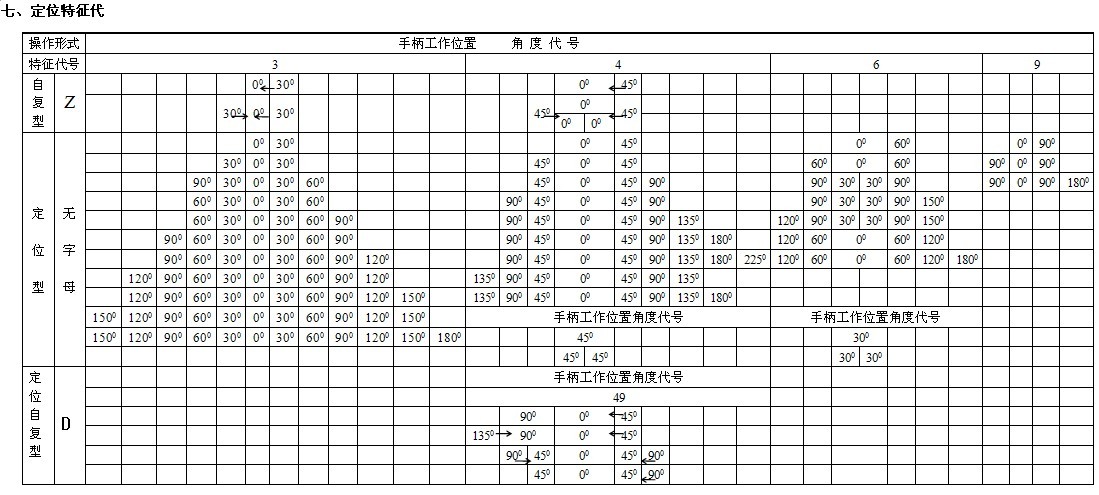

注（2）：“3”（30°）、“4”（45°）、“6”（60°）、“9”（90°）、“49”（45°-90°）其中的角度數為轉軸每轉一次的角度，多轉不限。（45°-90°）表示即可一次轉45°，又可轉一次為90°。

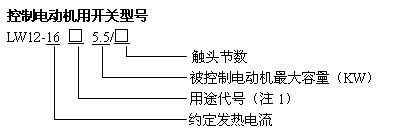

注（1）：“Q1”直接啟動、：“Q2”電控啟動、“N”可逆轉換、“S”雙速電機變速、“SN”雙速電機變速

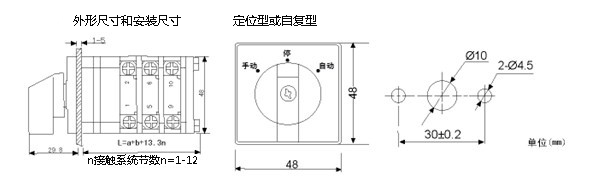

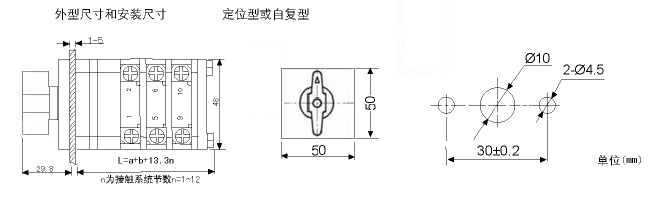

       LW12-16

   基本型普通式

       a.       為定位機構厚度23mm。

       b.       為自復機構厚度25mm。

       c.       為接觸系統節數。
