| 測量范圍 | 0.6-280（立方米每小時） |
|---|---|
| 工作溫度 | -10-100 -30-160 |
| 工作壓力 | 1.6（MPa） |
| 公稱通徑 | 15-150 （mm） |
| 精度等級 | 0.5 |
| 類型 | 容積式流量計 |
| 適用介質 | 液體 |
| 品牌 | GN |
| 型號 | CX-OGFM-DTO |
| 加工定制 | 是 |
| 廠家(產地) | 上海基深儀器儀表有限公司 |

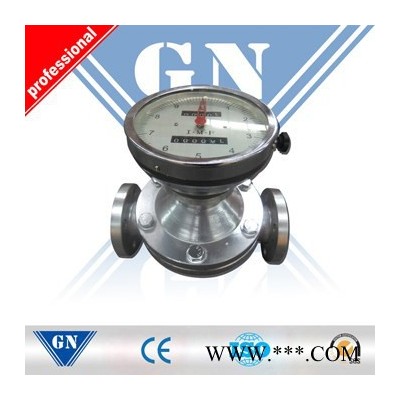

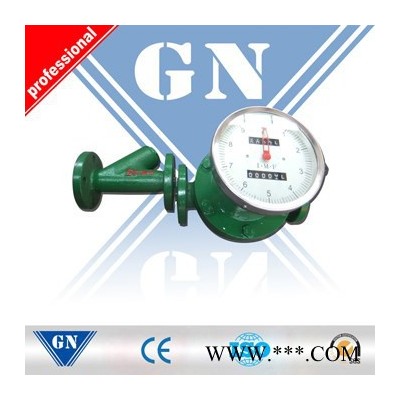

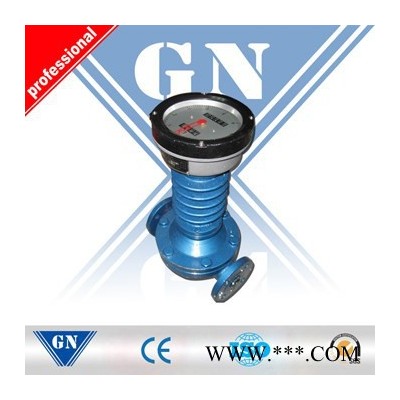

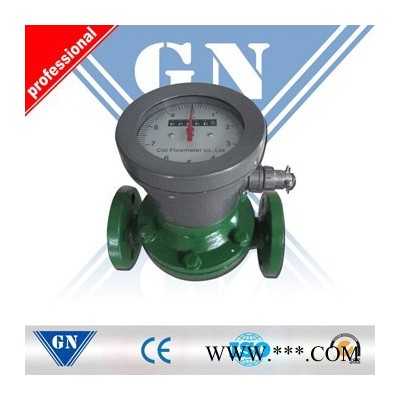

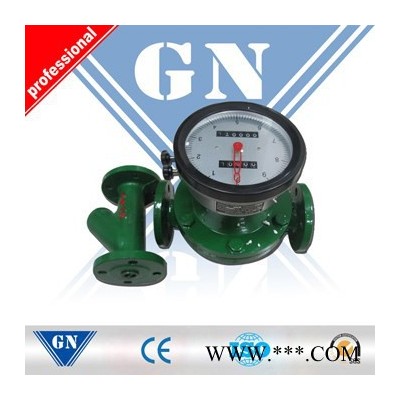

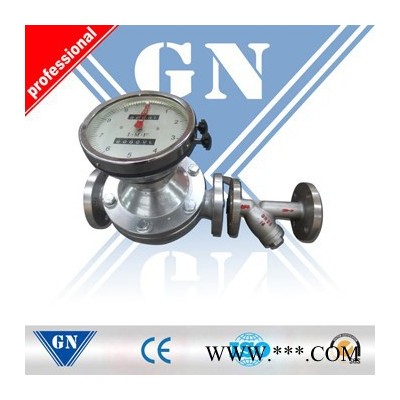

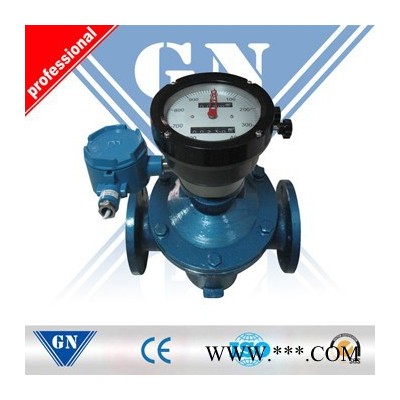

CX-OGFM-DTO系列橢圓齒輪流量計

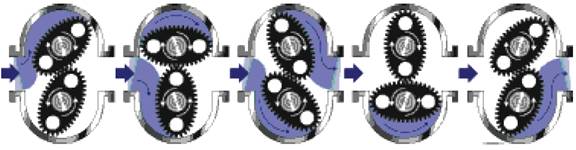

DTO系列橢圓齒輪流量計是容積式流量計中的主要類型，用于計量在一定壓力下封閉管道中滿管流的流體流量。它具有精確度高、可靠性好、壽命長、量程范圍大、壓力損失小、粘度適應強等優點，測量基本上不受溫度、壓力變化的影響，且安裝方便。主要用于測量石油制品的累積流量，也可用于其他化工溶液（腐蝕性介質除外）的計量。該流量計系直讀累積式流體流量計，是由裝有一對橢圓齒輪轉自的計量室、密封聯軸器（小口徑流量計采用靈敏度高的磁性聯軸器）和技術機構組成。
| 基本誤差限（%） | ±0.5 | ||||
| 公稱壓力（MPa） | 1.6 | ||||
| 工作溫度（℃） | -10-＋100、-30-＋160 | ||||
| 液體粘度（mPa﹒s） | 0.6-200 | ||||
|
型 號
|
公稱通徑
| 流量范圍（m2/ h） | |||
| 石油產品粘度（mPa﹒s） | 化學液體粘度（m2/ h） | ||||
| 0.6-2 | 2-8 | 8-200 | 0.6-200 | ||
| DTO-10 | 10 | 0.15-0.4 | 0.08-0.4 | 0.04-0.4 | 0.1-0.4 |
| DTO-15 | 15 | 0.38-1.5 | 0.25-1.5 | 0.15-1.5 | 0.3-1.5 |
| DTO-20 | 20 | 0.75-3 | 0.4-3 | 0.3-3 | 0.6-3 |
| DTO-25 | 25 | 1.5-6 | 0.8-6 | 0.6-6 | 1.2-6 |
| DTO-40 | 40 | 3-15 | 2-15 | 1.5-15 | 2.4-12 |
| DTO-50 | 50 | 4.8-24 | 3.2-24 | 2.4-24 | 3.8-19 |
| DTO-80 | 80 | 12-60 | 8-60 | 6-60 | 10-50 |
| DTO-100 | 100 | 20-100 | 13-100 | 10-100 | 16-80 |
| DTO-150 | 150 | 24-120 | 15-120 | 12-120 | 20-180 |

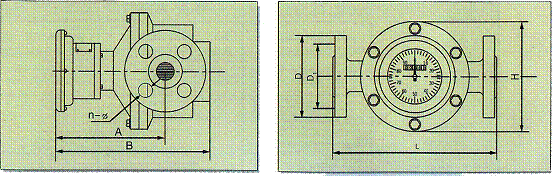

CX-OGFM-DTO系列橢圓齒輪流量計外形尺寸表（鑄鐵、不銹鋼）
單位：mm
| 型 號 | 公稱通徑Dg | 總長L | 總寬H | 總高B | 中心高A | 法蘭D | 法蘭孔D1 | 螺栓孔n-φ |
| DTO-15 | 15 | 180 | 124 | 205 | 158 | 95 | 65 | 4-φ14 |
| DTO-20 | 20 | 180 | 124 | 225 | 168 | 105 | 75 | 4-φ14 |
| DTO-25 | 25 | 245 | 184 | 240 | 171 | 115 | 85 | 4-φ14 |
| DTO-40 | 40 | 250 | 184 | 270 | 187 | 145 | 110 | 4-φ18 |
| DTO-50 | 50 | 340 | 255 | 305 | 210 | 160 | 125 | 4-φ18 |
| DTO-80 | 80 | 420 | 310 | 390 | 260 | 195 | 160 | 8-φ18 |
| DTO-100 | 100 | 440 | 330 | 440 | 280 | 215 | 180 | 8-φ18 |
| DTO-150 | 150 | 450 | 360 | 470 | 290 | 285 | 240 | 8-φ23 |
CX-OGFM-DTO系列橢圓齒輪流量計尺寸表(鑄鋼)
單位：mm
| 型 號 | 公稱通徑Dg | 總長L | 總寬H | 總高B | 中心高A | 法蘭D | 法蘭孔D1 | 螺栓孔n-φ |
| DTO-15 | 15 | 200 | 138 | 220 | 160 | 105 | 75 | 4-φ14 |
| DTO-20 | 20 | 250 | 164 | 232 | 180 | 125 | 90 | 4-φ18 |
| DTO-25 | 25 | 300 | 202 | 252 | 185 | 135 | 100 | 4-φ18 |
| DTO-40 | 40 | 300 | 202 | 293 | 208 | 165 | 125 | 4-φ23 |
| DTO-50 | 50 | 384 | 262 | 394 | 312 | 175 | 135 | 4-φ23 |
| DTO-80 | 80 | 450 | 337 | 452 | 332 | 210 | 170 | 8-φ23 |
| DTO-100 | 100 | 555 | 442 | 478 | 370 | 250 | 200 | 8-φ25 |
| DTO-150 | 150 | 540 | 510 | 557 | 347 | 300 | 250 | 12-φ26 |
注：鑄鋼流量計用于高壓（6.4MPa、低腐蝕介質的計量)
