| 型號 | RVVYP RVVSYP |
|---|---|
| 標稱截面 | 可定制 |
| 產品認證 | CCC |
| 電壓等級 | 中低電壓 |
| 絕緣材料 | 丁晴彈性體 |
| 絕緣厚度 | 可定制 |
| 芯數 | 1-25芯 |
| 用途 | 伺服專用電纜 |
| 護套材質 | 丁晴彈性體/聚氨酯材質 |
| 線芯材質 | 可定制 |
| 電線最大外徑 | 可定制 |
| 品牌 | 上海嘉柔電線電纜 |

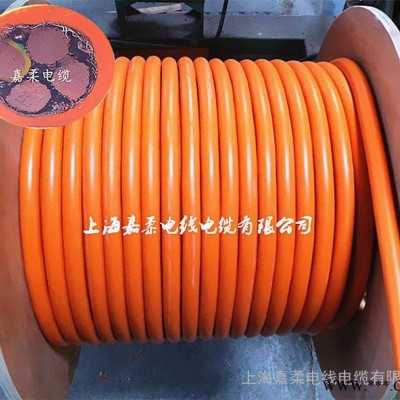

伺服電纜 伺服電機動力電纜
【伺服電纜】基本說明
伺服電纜是在設備單元需要來回移動的場合或固定安裝設備場合使用的傳輸數據電纜，嘉柔伺服電纜-耐油,耐磨,防腐蝕,對絞雙重屏蔽效果伺服電機系統固定或移動專用柔性控制電纜，伺服電纜主要應用于工業電子系統,自動生成線，倉儲設備，機器人，室內起重機，包裝機械，數控機床和冶金工業。
伺服電纜作為測量、監測和控制電纜其外護套改良柔性丁晴料和進口PUR材料保證了線纜可隨設備長時間同步運作，適合用在機床制造、成套設備安裝工程、電站、暖氣和空調系統、冷凍設備、辦公自動設備、倉儲設備、室內起重設備、以及數據處理系統等場合。
聯系方式： 18217527961 021-61996377 聯系人：杜小姐
【伺服電纜】電纜結構
導體：多股精絞銅絲/鍍錫銅絲，抗腐蝕性強
絕緣：柔性改良PVC/TPE絕緣
顏色：黑色數字編碼，對絞線為紅、藍（芯線顏色也可自行選定）
內屏蔽：鋁箔麥拉繞包裹編織屏蔽鍍錫銅網
排流線：（可選）與導體同規格排流效，方便了線束屏蔽加工
編織：裸銅絲或鍍錫銅絲編織屏蔽（可選）
護套：改良功能化丁晴護套料/進口聚氨酯PUR材料（護套顏色可自行選定）
（伺服電纜產品訂制工藝還可來樣加工）
【伺服電纜】技術指標
測試電壓： U 3000V符合DINVDE 0281第2部分
額定電壓：U0/U ＜ 0.5mm2 300/300 V
≥ 0.5mm2 300/500 V
溫度范圍：℃ 常規伺服電纜使用溫度-30℃～+80℃
（-45℃～+105℃伺服電纜可訂制溫度）
伺服電機專用電纜常用規格一覽表：
型號 | 規格 | 密度公斤/KM | 標稱外徑/下限mm | 外徑上限mm |
RVVYP | 1.0*4C | 128.2 | 8.4 | 8.8 |
RVVYP | 1.5*4C | 171.6 | 9.9 | 10.3 |
RVVYP | 2.5*4C | 245.6 | 11.8 | 12.2 |
RVVYP | 4.0*4C | 362.8 | 13.9 | 14.3 |
RVVYP | 6.0*4C | 480.8 | 15.8 | 16.2 |
RVVYP | 10.0*4C | 790.2 | 20.9 | 21.9 |
RVVYP | 16.0*4C | 1121.6 | 23.8 | 24.8 |
RVVYP | 25.0*4C | 1697.2 | 29.7 | 30.7 |
型號 | 型號 | 標稱外徑/下限mm | 外徑上限mm |
RVVYP | 4x1.0+(2x0.5) | 11.6 | 12.1 |
RVVYP | 4x1.5+(2x0.5) | 12.5 | 13.0 |
|
|
|
|
RVVYP | 4x1.5+(2x1.0) | 13.7 | 14.2 |
RVVYP | 4x2.5+(2x1.0) | 14.9 | 15.4 |
RVVYP | 4x4.0+(2x1.0) | 16.7 | 17.7 |
RVVYP | 4x6.0+(2x1.0)) | 18.2 | 19.2 |
RVVYP | 4x10.0+(2x1.0) | 23.4 | 24.4 |
RVVYP | 4x16.0+(2x1.0) | 25.8 | 27.3 |
RVVYP | 4x25.0+(2x1.0) | 30.4 | 31.9 |
|
|
|
|
RVVYP | 4x1.5+(2x0.75) | 13.5 | 14.0 |
RVVYP | 4x2.5+(2x0.75) | 14.6 | 15.1 |
RVVYP | 4x4.0+(2x0.75) | 16.5 | 17.5 |
RVVYP | 4x6.0+(2x0.75) | 17.8 | 18.8 |
RVVYP | 4x10.0+(2x0.75) | 23 | 24.0 |
RVVYP | 4x16.0+(2x0.75) | 25.6 | 27.1 |
RVVYP | 4x25.0+(2x0.75) | 30.2 | 31.7 |
|
|
|
|
RVVYP | 4x1.5+(2x1.5) | 13.8 | 14.3 |
RVVYP | 4x2.5+(2x1.5) | 15.1 | 16.1 |
RVVYP | 4x4.0+(2x1.5) | 17.3 | 18.3 |
RVVYP | 4x6.0+(2x1.5) | 18.6 | 19.6 |
RVVYP | 4x10.0+(2x1.5) | 23.6 | 24.6 |
RVVYP | 4x16.0+(2x1.5) | 26.5 | 28.0 |
RVVYP | 4x25.0+(2x1.5) | 31.2 | 32.7 |
【伺服電纜】產品特點
耐熱阻燃，伺服電纜絕緣性能優異、化學性能穩定；
（2）對絞線屏蔽采用了優質聚乙烯使得傳輸性能極佳，由于采用了新性的鋁箔麥拉加銅網編織屏蔽，有效的抵抗了電磁波干擾。
（3）抗高頻熱損：優質高純度的銅材，確保高頻熱損的最小、傳導最佳。
（4）高頻響應：優質極細軟銅線，多股絞合以確保高頻信號徑向損耗最小、表面?zhèn)鬏敱茸罡?，而獲得極佳的高頻響應特性。
（5）抗串音特性：每一對信號回路芯線雙雙對較，對絞節距合理設置并相互錯開，以確保串音干擾最小。
（6）抗干擾特性：以高遮密度的網狀銅線覆包電纜的屏蔽結構、細密而高導通率、高響應率的屏蔽鍍錫銅線以最大的吸收與最快的傳導而遮蔽、過濾干擾、以確保傳輸信號的干擾最小。
（7）高柔性、防水、耐油、耐磨、耐彎曲、耐候、壽命長：細而柔軟多股的銅線不易折斷或刺破外護套，優質的外護套材質確保了線纜特有的性能。
（8）長距離的低衰減、延遲：超細多股的芯線及其對絞的構造，極佳的高頻響應特性，極小的高頻響應熱損，保證信號衰減、延遲最小。
【伺服電纜】產品特性：
伺服電纜高柔性、耐油、抗拉、耐磨、耐彎曲、使用方便，壽命長，伺服電纜耐熱阻燃、絕緣性能優異、化學性能優異。因?yàn)樗欧娎|對絞線屏蔽采用了優質聚乙烯使得傳輸性能極佳，伺服電纜采用了新型的鋁箔麥拉加銅網編址雙層屏蔽，有效抵抗電磁波干擾。
