安全閥試驗臺-安全閥校驗臺-安全閥高壓氣壓試驗設備

安全閥定壓校驗設備的分類

      公司生產的安全閥校驗臺完全可以按照客戶的需求來訂制生產，客戶需要提供校驗的口徑、壓力、控制方式等技術參數

      目前生產的安全閥校驗臺分為3類，便攜式、智能型、計算機控制型

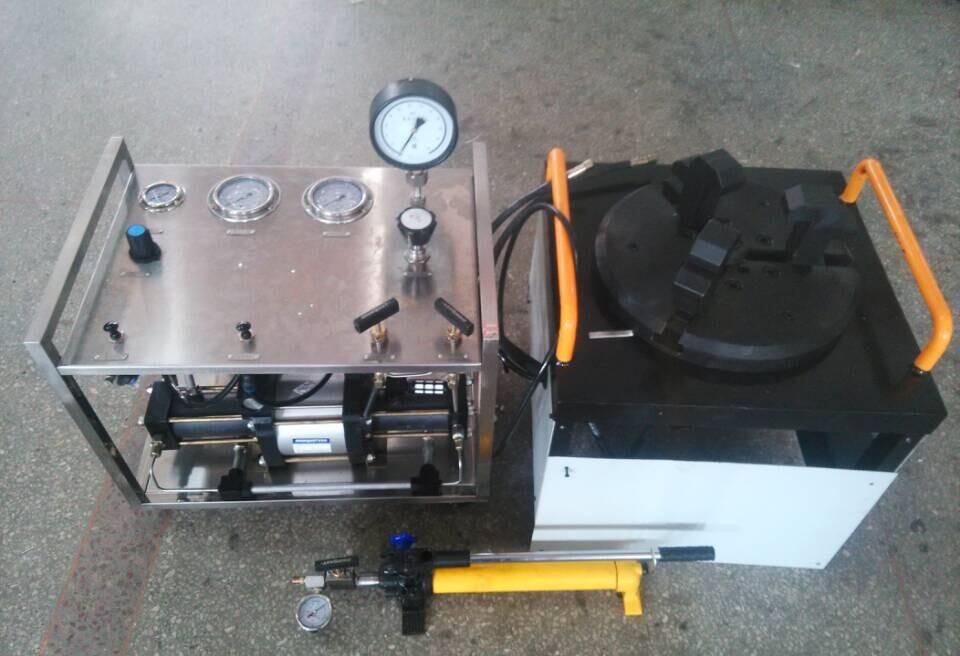

便攜式式安全閥校驗臺

      適用于隨車輛到用戶現場檢驗安全閥，移動方便，設備用電為220V以便現場臨時使用。

智能型安全閥校驗臺

   可實現1）采集起跳壓力、回座壓力2)保壓時間、壓力、壓差設定3）卡座的選擇4）夾緊力的選擇完全實現了半自動化檢測，不同于其他廠家生產的手動控制型。

計算機控制型安全閥校驗臺

采用美國NI公司數據采集軟件，功能強大，性能穩定，整個實驗過程可以在計算機上自動完成，可顯示壓力曲線，各試驗參數可以自由設定，比如試驗壓力，保壓時間，允許壓降等。

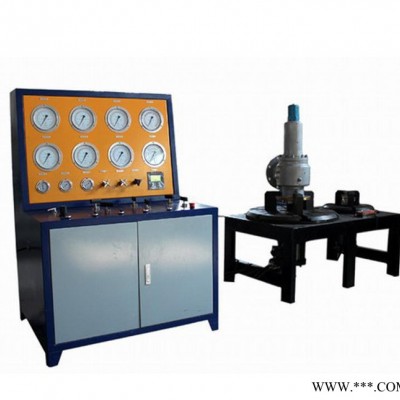

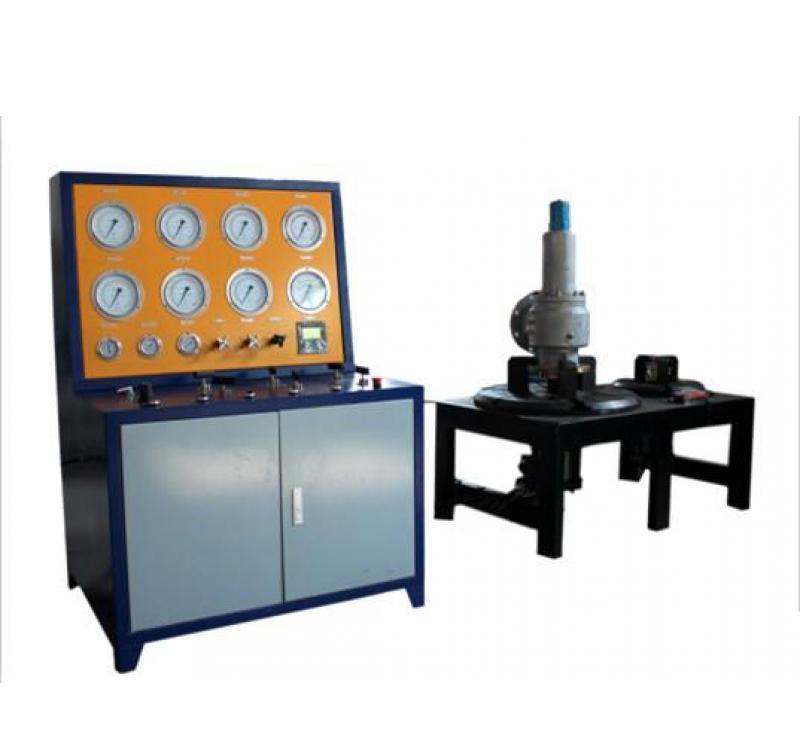

（一）、設備名稱：安全閥校驗臺

（二）、設備型號：SVT32-400

（三）、設備用途：檢驗安全閥的密封性能、起跳壓力、回座壓力等

（四）、參考執行標準：

·GB/T12241安全閥一般要求

·GB/T12242壓力釋放裝置性能試驗規范

·GB/T12243彈簧直接載荷式安全閥

（五）、設備說明：

數顯表控制型安全閥校驗臺可實現1）采集起跳壓力、回座壓力2)保壓時間、壓力、壓差設定3）卡座的選擇4）夾緊力的選擇完全實現了半自動化檢測，不同于其他廠家生產的手動控制型。

（六）主要技術性能指標：

1>設備名稱：安全閥校驗臺

2>設備型號：SVT32-400

3>測試壓力：0-32MPa，最大輸出壓力32MPa

4>測試通徑：DN15-DN400 (標準配10套轉接密封座)

5>夾緊力：小卡盤—20T  大卡盤—30T

6>壓力控制精度：≤±1%F.S

7>壓力測量精度：0.4級精密壓力表

8>壓力表測量范圍：0-2.5MPa，0-10MPa，0-25MPa，0-40MPa

9>增壓核心：氣體增壓泵STT40

9>加緊方式：液壓油缸

10>控制方式：手動

11>驅動氣源：≤8bar，最大耗氣量：1.0標準立方米/分；

12>壓縮空氣質量要求：過濾精度：15μm；常壓露點：3℃；含油量(PPM)：≤5.0

13>設備原理圖：見以下附件（僅參考）

（七）系統組成

主要由動力系統、工件裝夾系統、數據采集測試系統、電氣控制及輸出系統等組成。

1.動力系統：

氣體增壓泵STT40:驅動壓力3-8bar;入口壓力：3-8 bar，輸出壓力0-320bar;為高壓輸出提供壓力；10MPa以下壓力檢測采用氮?dú)馄康獨庵苯舆M(jìn)入系統進行測試。

2.工件裝夾系統：

本裝夾系統采用相應規格的油缸進行加緊，夾緊力充分滿足安全閥的壓力要求；安全閥采用規格相應的連接工裝，與高壓泵氣體管路相連；油缸夾緊保證被測件與管路之間的密封性。

2.1   20T夾緊力安全閥裝卡座

加緊動力系統：采用賽思特自制的氣液增壓泵GD40WL，該泵輸出壓力恒定，可保持夾緊平穩

2.2 30T夾緊力安全閥裝卡座

夾緊動力系統同上

3.數據采集測試系統：

壓力采集系統組成，實時采集壓力。

性能指標高達±0.5%FS的精度，量程比100:1 ;

4.電氣控制及輸出系統：

軟件： 1）采集起跳壓力、回座壓力2)保壓時間、壓力、壓差設定3）卡座的選擇4）夾緊力的選擇完全實現了半自動化檢測，不同于其他廠家生產的手動控制型。

（七）系統特點

a)        高精密的調壓閥調節輸出壓力，通控制柜上的按鈕開關手動控制試驗過程。

b)        利用氣動增壓技術，穩壓保壓平穩無波動，輸出壓力可調節。

c)        自動夾緊系統，方便閥門快速安裝定位。

d)       夾緊壓力源采用氣液增壓泵，壓力大且能夠自動補壓，保證試壓過程系統的壓力穩定和防止安全閥松動；

e)        所有高壓閥門、管件及接頭均采用不銹鋼材質產品，系統采用無焊連接，錐面密封，適合于絕大多數液壓系統密封要求；

f)         保證耐壓等級，安全可靠，且適用大多介質；

g)        工作臺采用三卡爪形式，輸出力穩定，分布均勻；

h)        采用0.4級壓力表，并提供不同量程壓力表分布，提高檢測精度；

i)          采用高質量氣動液體增壓泵和氣動氣體增壓泵，以及高質量氣動元件，超高壓閥門、管件、接頭質量產品。

配置氣體增壓泵

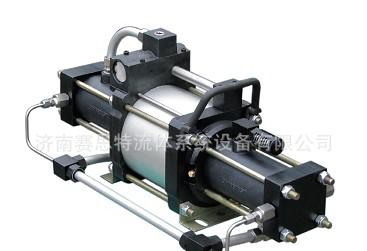

STT40氣體增壓泵為二級增壓泵，可以將極低壓力的氣體增至很高的壓力。驅動氣體≤8bar，氣體輸入口的壓力范圍為0.5-10bar，最大可增至32Mpa。整臺氣體增壓泵全部采用鋁合金及不銹鋼制造。該系列泵的驅動活塞直徑為160mm，兩端泵頭均帶有排氣冷卻。單泵表態下最大流量：116L/min。

實物外形如下：

增壓泵流量圖示：

電氣控制系統

此系統配置兩塊數顯表，5支高精度壓力傳感器，可實現1）采集起跳壓力、回座壓力2)保壓時間、壓力、壓差設定3）卡座的選擇4）夾緊力的選擇完全實現了半自動化檢測，不同于其他廠家生產的手動控制型。

 高壓閥門管路

  此系統配置高壓減壓閥、數顯壓力表，對設備操作進行實時監控、保證操作的安全性、

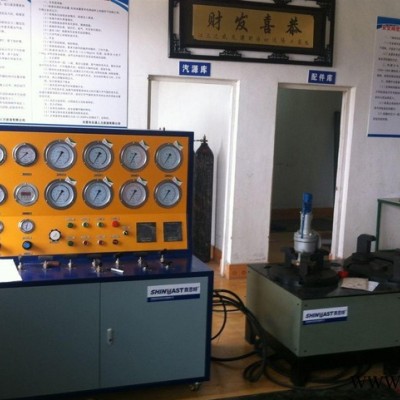

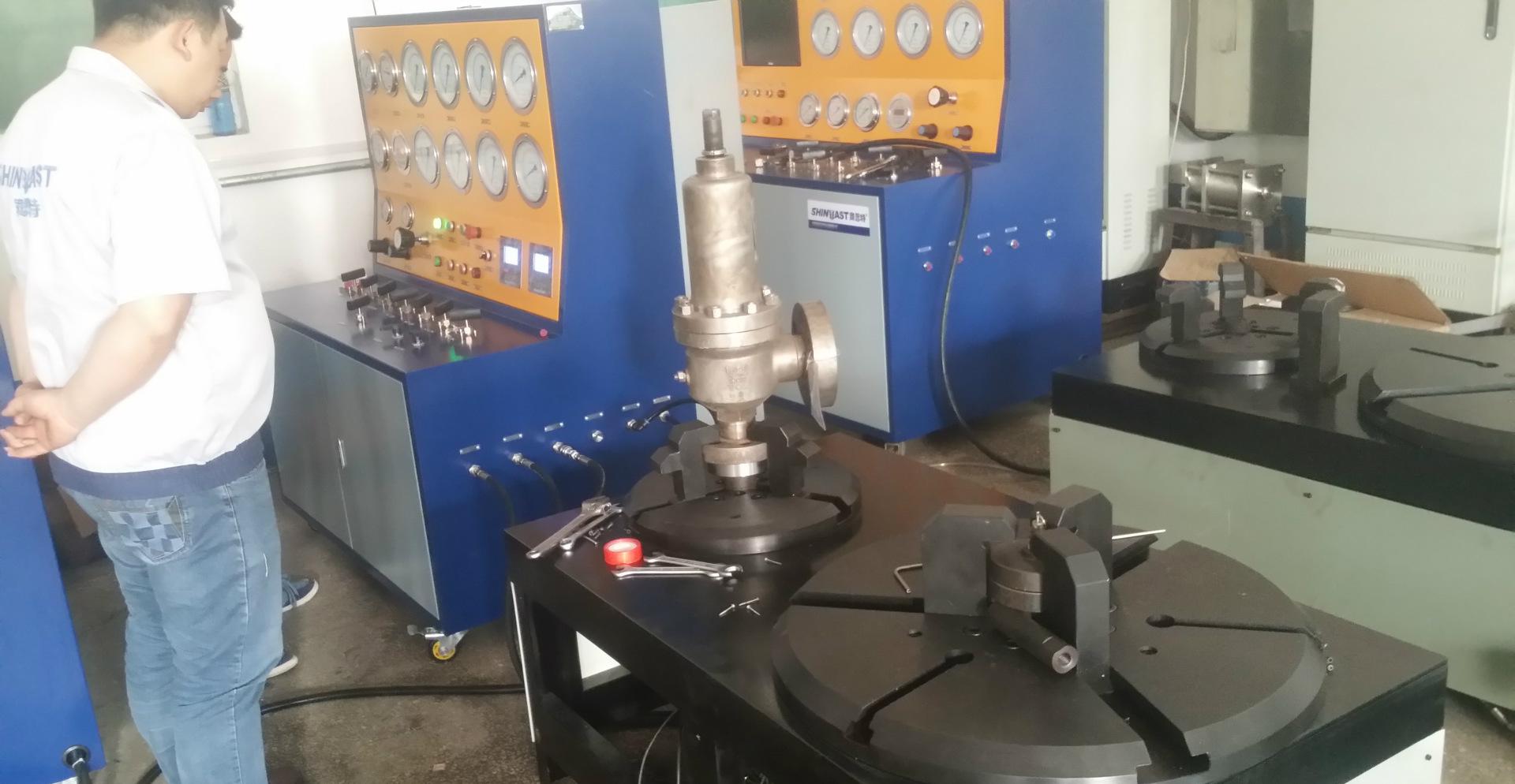

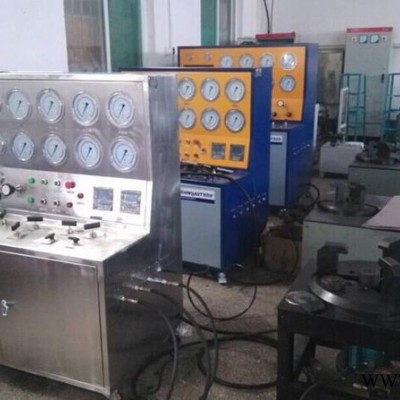

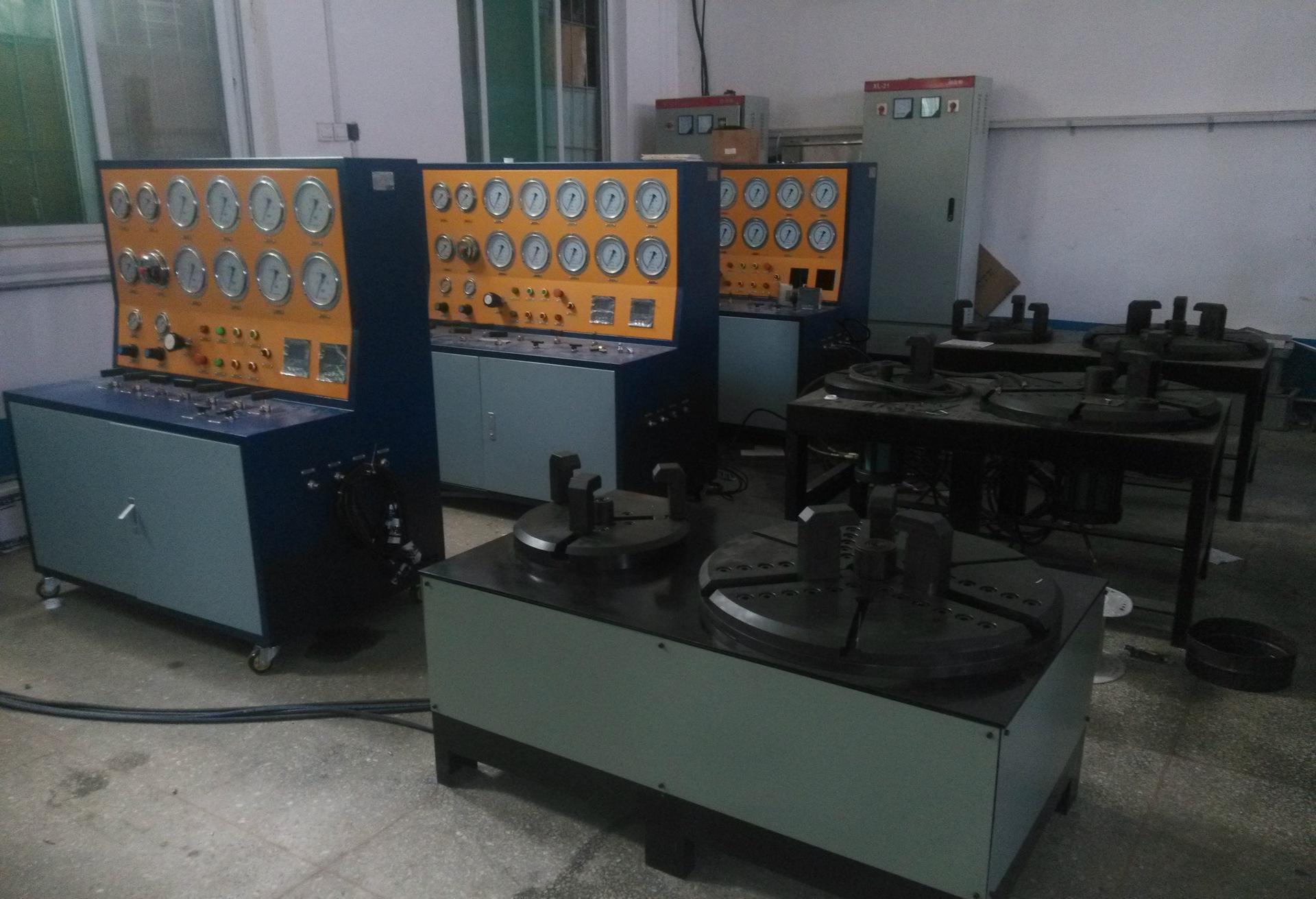

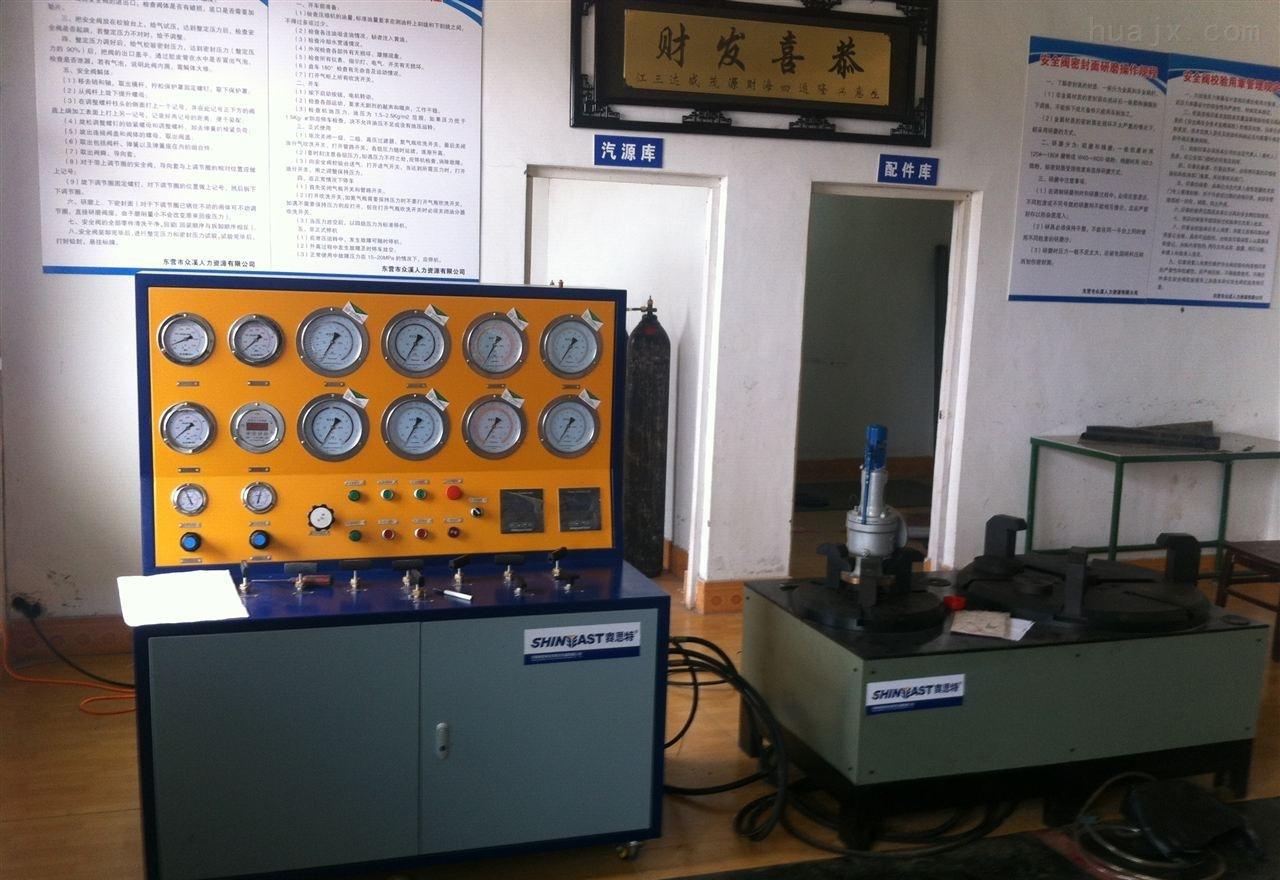

（十）安全閥校驗臺部分典型客戶

安全閥校驗申辦條件：

1.具備營業執照

2.注冊資金100萬

3.機構負責人要熟悉特種設備相關法律、法規、規程及相關安全規范

4.技術負責人、質量負責人（技術負責人可以兼任）應具有助理工程師以上職稱，取得Ⅱ級安全閥維修人員資格證，從事特種設備相關工作3年以上，熟悉特種設備法規標準，熟練掌握安全閥校驗技術，具有崗位需要的業務水平和技術能力。

5申請F(tuán)D1項目，至少具有10名安全閥維修人員。其中Ⅱ級安全閥維修人員4名，Ⅰ級安全閥維修人員6名；申請F(tuán)D2項目，至少具有3名安全閥維修人員。其中Ⅱ級安全閥維修人員1名，Ⅰ級安全閥維修人員2名。

6. 配備一定數量經過專業培訓且與校驗工作相適應的輔助人員。

7. 安全閥校驗機構的校驗裝臵、儀器設備和廠房場地等條件滿足本細則附件1要求，且與校驗工作量相適應

8. 具有與申請核準項目相適應的現行有效法規、規章、安全技術規范、標準圖書資料。
