| 往復單元 | 柱塞泵 |
|---|---|
| 材質 | 不銹鋼 |
| 驅動方式 | 氣動 |
| 性能 | 防爆 |
| 用途 | 增壓泵 |
| 葉輪數目 | 多級 |
| 泵軸位置 | 臥式 |
| 葉輪結構 | 敞開式葉輪 |
| 葉輪吸入方式 | 單吸式 |
| 功率 | 509（kw） |
| 規格 | 50*60 |
| 轉速 | 45 |
| 流量 | 50 |
| 原理 | 柱塞泵 |
| 揚程 | 60 |
| 測量范圍 | 0-300Mpa |
| 測量精度 | 0.5% |
| 類型 | 液壓式壓力試驗機 |
| 適用范圍 | 壓力試驗 |
| 品牌 | 賽思特 |
| 型號 | LBS-M |
| 加工定制 | 是 |

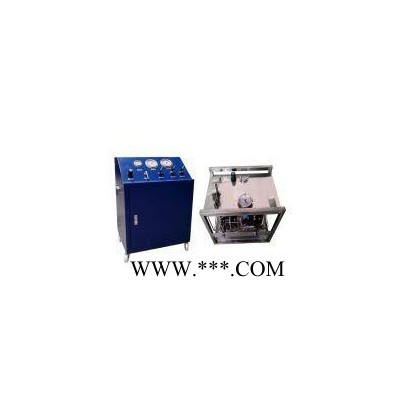

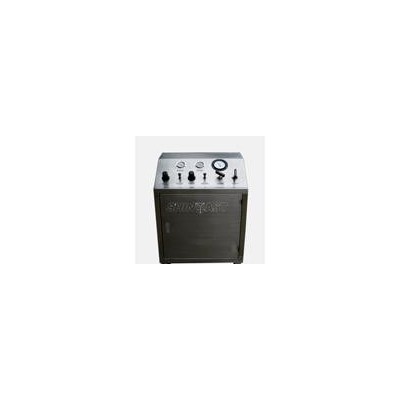

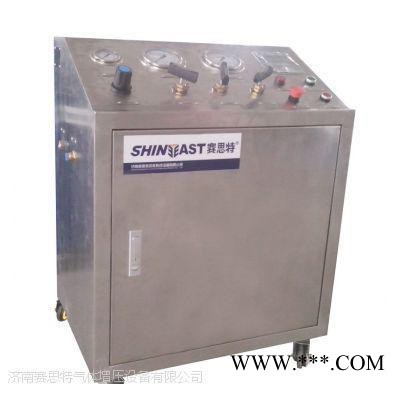

一、便攜式高壓水壓試驗系統可廣泛應用于壓力校驗場合，液體注入，鉆井平臺，飛機部件校驗等行業。于各種軟管、金屬管、各種汽車管路、冷凝器、換熱器及工程機械液壓軟管、鋼管、壓力容器、截止閥、旋塞閥、止回閥、球閥、調節閥、閥組等高壓閥門，石油機械及儀表閥門的閥體強度試驗與高低壓水壓試驗。賽思特水壓試驗機具有攜帶方便，操作簡單直觀，壓力可以調節等功能，為水壓試驗機壓力系統的簡化版。
二 、設備特點
1、配備賽思特氣液增壓泵，可輕松實現輸出壓力任意可調、可控。
2、技術先進，結構設計合理。具有體積小、重量輕、外型美觀大方的特點。
3、所有承壓零件全部采用成熟的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護。
三、技術參數
1、驅動氣壓范圍：0.3-0.8 Mpa；輸出壓力和驅動氣壓成正比。
2**大耗氣量：1.2Nm3/min
3、壓力測試范圍：0—280Mpa，根據客戶實際需求，選擇相對應的壓力。
4、工作介質：水/液壓油?！?/p>
5、可根據客戶需求選擇配置便攜式自動記錄儀。
四、型號選擇
型號： | 試驗壓力 | 重量 | 試驗介質 |
YST_QYZY_7 | 7MPa | 27kg | 水/液壓油 |
YST_QYZY_20 | 20MPa | 27kg | 水/液壓油 |
YST_QYZY_40 | 40MPa | 27kg | 水/液壓油 |
YST_QYZY_70 | 70MPa | 27kg | 水/液壓油 |
YST_QYZY_105 | 105MPa | 27kg | 水/液壓油 |
YST_QYZY_140 | 140MPa | 27kg | 水/液壓油 |
YST_QYZY_180 | 180MPa | 27kg | 水/液壓油 |
YST_QYZY_280 | 280MPa | 27kg | 水/液壓油 |
五、應用范圍
航空航天附件維修后的靜態，動態測試
安全閥門校
閥門及井口裝置水中冒泡實驗
汽車制動系統 測試
通信電纜充氣設備
飛機輪胎和液壓蓄能器充氮?dú)?/p>
高壓氣體系統和儀器的測試
去礦化作用，如反滲透作用及脫鹽作用
提供壓力以測驗或校準天然氣元件
記錄井下流體深度聲波設備的動力
煤礦壓力增壓系統（防爆領域）
高壓氣體流形態研究
