| 材料 | 金屬 |
|---|---|
| 防護等級 | IP65 |
| 類型 | 隔爆型熱電阻 |
| 靈敏度 | 0.01 |
| 漂移 | ±0.008 |
| 輸出信號 | 開關型 |
| 外形尺寸 | 64*58*35 |
| 線性度 | 98（%F.S.） |
| 制作工藝 | 集成 |
| 種類 | 磁敏 |
| 材料物理性質 | 導體 |
| 材料晶體結構 | 非晶 |
| 遲滯 | 0.01（%F.S.） |
| 品牌 | 國產 |
| 型號 | ZCT1360J-LAS-XK-141 |
| 加工定制 | 是 |
| 用途/使用范圍 | 高空作業車與升降機 起重機 提升機 礦業機械，石油鉆井設備 安全控制，監控，報警 |

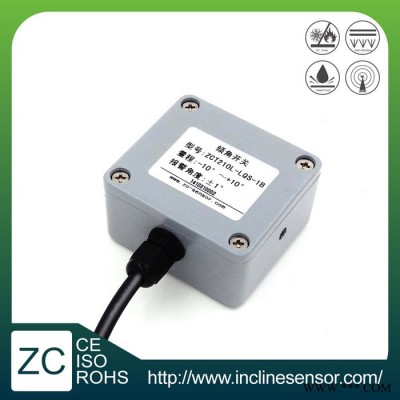

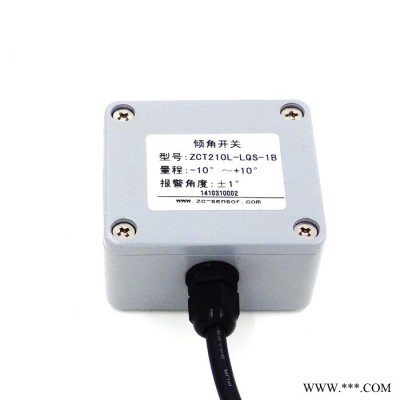

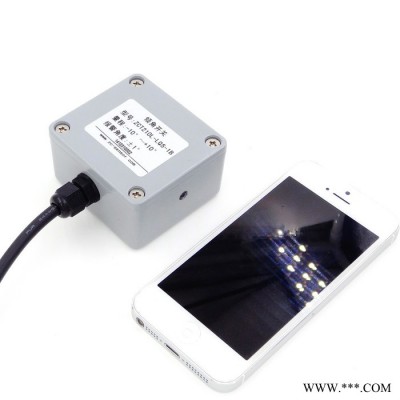

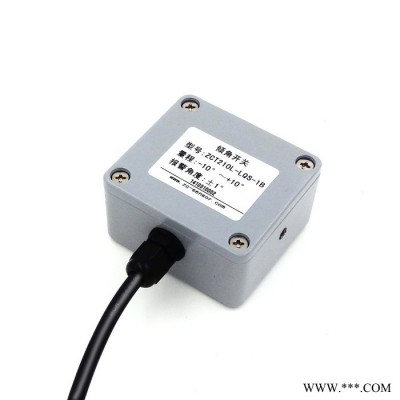

直川360度繼電器開關量輸出型單軸傾角開關 、角度開關控制、傾斜傳感器開關、水平傾角傳感開關
（批量定制有優惠，其他規格參數致電24小時客服熱線：18149769961
ZCT1360J-LAS-XK-141系列為上海直川電子科技有限公司研發生產的單軸傾角開關，測量角度范圍0～360度?？赏≧S232串行通信設置相關參數。本產品含兩路獨立輸出：3A繼電器可控信號輸出和3A 報警信號輸出，開關動作點用戶可通過命令自行設定。兩路輸出獨立延時可調。
一、 技術參數表：
|
| 參數 | 條件 | 最小值 | 典型值 | 最大值 | 單位 |
| 工作參數 | 電源電壓 |
| 8 | 12 | 30 | V（DC） |
| 靜態工作電流(1 | 無負載 VCC=12V |
| 30 | 35 | mA | |
| 小于限位角度工作電流 | VCC=12V |
| 63 | 68 | mA | |
| 報警角度 | 繼電器動作點 | 35 | 74 | 90 | ° | |
| 限位角度 | 30 | 68 | 85 | ° | ||
| 繼電器觸點容量 | 30V（DC） |
| 3 | 6 | A | |
| 250V(AC) |
|
| 6 | A | ||
| 限位返回角度 | VCC=12V | 0 | 7 | 限位角度-30 |
| |
| 工作溫度范圍 |
| －40 |
| +85 | ℃ | |
| 性能指標 | 測量范圍 | 單軸 | 0 |
| 360 | ° |
| 分辨力 |
|
| 0.1 |
| ° | |
| 精度(2 | RMS |
| ±0.5 |
| ° | |
| 零點溫度漂移 | -40～+85℃ |
| ±0.03 |
| °/℃ | |
| 輸出頻率 |
|
| 3.2 |
| Hz | |
| 其它參數 | 外型尺寸 | 不帶安裝板 |
| 64*58*35 |
| mm |
| 標準電纜長度 |
| 0.95 | 1 | 1.05 | m |
注釋1：靜態工作電流是指當供電電壓為12V，繼電器不動作時，器件的工作電流。
注釋2：精度是指實際真實角度與傳感器測量角度多次（≥16次）測量的均方根誤差。
