| 產品系列 | DSI |
|---|---|

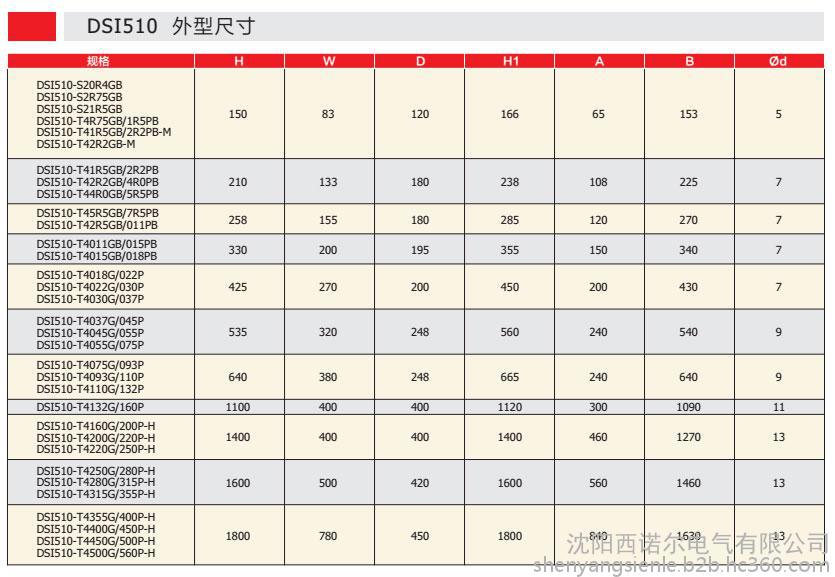

| 外形尺寸 | 根據功率大小，尺寸不同 |
| 多功能MFK鍵 | **多功能鍵可設置經常使用的操作：JOG、正反轉切換、運行命令給定方式切換 |
| 共直流母線 | 全系列可實現多臺變頻器共用直流母線供電 |
| 獨立風道 | 全系列采用獨立風道設計 |
| 擴展卡 | IO擴展卡、注塑機接口卡等7種擴展卡 |
| 上電自檢功能 | 實現對內部及外部電路的上電自檢 |
| 電源相數 | 三相 |
| 額定電流 | 2.5~950A |
| 額定電壓 | 0~輸入電壓 |
| 額定容量 | 根據功率不同容量不同 |
| 供電電壓 | 低壓 |
| 控制方式 | 閉環矢量控制/開環矢量控制/V/F控制 |
| 濾波器 | 濾波器內置 |
| 適用電機功率 | 0.75kw-560kw |
| 營銷方式 | ** |
| 輸出電壓調節方式 | PWM控制 |
| 品牌 | 西諾爾 |
| 加工定制 | 是 |
| 直流電源性質 | 電壓型 |
全系列具有相間短路保護、18.5kW及以上輸出對地短路保護、自整定故障、編碼器斷線、電源欠/過壓保護、拷貝異常、擴展卡連接異常、通訊異常、模擬輸入異常、輸入電源異常、輸出缺相、運行中異常掉電、欠/過壓保護、過流保護、過熱保護、變頻器/電機/硬件過載保護、外設保護、溫度采樣異常
全系列具有相間短路保護、18.5kW及以上輸出對地短路保護、自整定故障、編碼器斷線、電源欠/過壓保護、拷貝異常、擴展卡連接異常、通訊異常、模擬輸入異常、輸入電源異常、輸出缺相、運行中異常掉電、欠/過壓保護、過流保護、過熱保護、變頻器/電機/硬件過載保護、外設保護、溫度采樣異常
功能特性
| 輸入 | 電壓允許變動范圍 | 304V-456V | ||
| 輸
入 | 頻率 | 0.00~300.00Hz（專用機型可達3000Hz） | ||
| 過載能力 | G型機，150% 1分鐘，180% 20秒 | |||
| P型機，120% 1分鐘，150% 1秒 | ||||
|
控 制 特 性 | 控制方式 | 閉環矢量控制 | 開環矢量控制 | V/F控制 |
| 起動轉矩 |
| 0.5Hz 150% | 1.5Hz 150% | |
| 調速范圍 | 1：1000 | 1：100 | 1：50 | |
| 穩速精度 | ±0.02% | ±0.2% | ±0.5% | |
| 轉矩控制 | 有 | 有 | 無 | |
| 轉矩精度 | ±5% | ±10% | ---- | |
| 轉矩響應時間 | <10ms | <20ms | ---- | |
|
產 品 重 點 功 能 |
直流制動 | 直流制動起始頻率：0.00~300.00Hz | ||
| 直流制動電流：G型機0.0~100.0%；P型機0.0~80.0% | ||||
| 直流制動時間：0.0~30.0s，無需直流制動起始等待時間 | ||||
| 磁通制動功能 | 可通過增加電機磁通量的方式使電機快速減速 | |||
| 加速中限流功能 | 特殊電流算法，將加速電流一直在設定范圍內，所以不會超過過流故障點。重要的是不影響起動轉矩，所以能以較小的電流完成設定時間內的快速起動。 | |||
| 定長功能 | 建議伺服定長控制功能 | |||
| 轉速追蹤 | 具備轉速追蹤功能（15KW以上內置） | |||
| 內置PID控制 | 2組PID可自動切換，動態相應苦快，保證效果最佳 | |||
| PG卡 | 內置PG卡 | |||
| 其他重點功能 | 轉矩/速度控制切換，多功能輸入輸出端子、欠壓調節、三地切換、轉矩跟蹤、轉矩限制、多段速、S曲線加減速、轉差補償、簡易PLC、下垂控制、手動/自動轉矩提升、AVR功能 | |||
| 通訊功能 | 485通訊 | 帶MODBUS-RTU通訊協議 | ||
|
保護功能 | 全系列具有相間短路保護、18.5KW及以上輸出對滴短路保護、自正定故障、編碼器斷線、電源欠/過壓保護、拷貝異常、擴展卡連接異常、通訊異常、模擬輸出異常、輸入電源異常、輸出缺相、運行中異常掉電、欠/過壓保護、過流保護、過熱保護、變頻器/電機/硬件過載保護、外設保護、溫度采樣異常 | |||
|
特 色 功 能 | 參數拷貝 | 標準操作面板可實現參數上傳、下載；對已經上傳的參數可選擇禁止上傳覆蓋 | ||

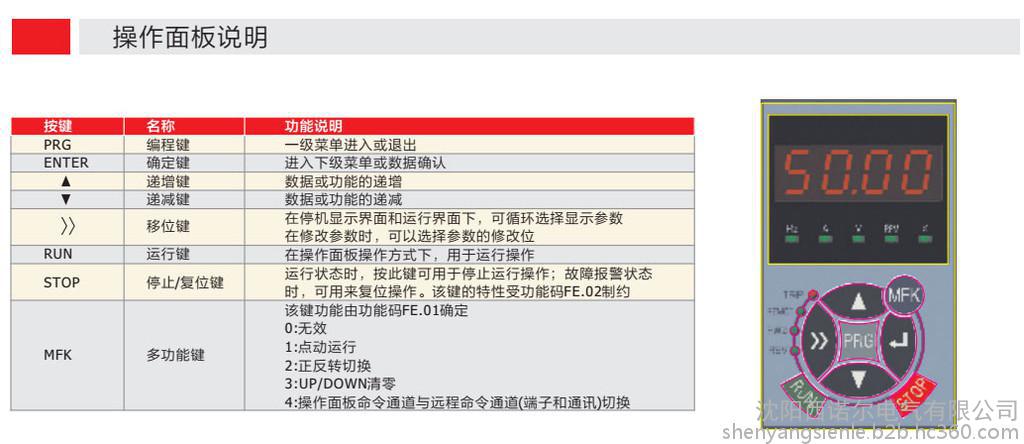

| 多功能FMK鍵 | 獨創多功能鍵可設置經常使用的操作：JOG、正反轉切換、運行命令給定方式切換等 | |||
| 共直流母線 | 全系列可實現多套變頻器共用直流母線供電 | |||
| 獨立風道 | 全系列采用獨立風道設計 | |||

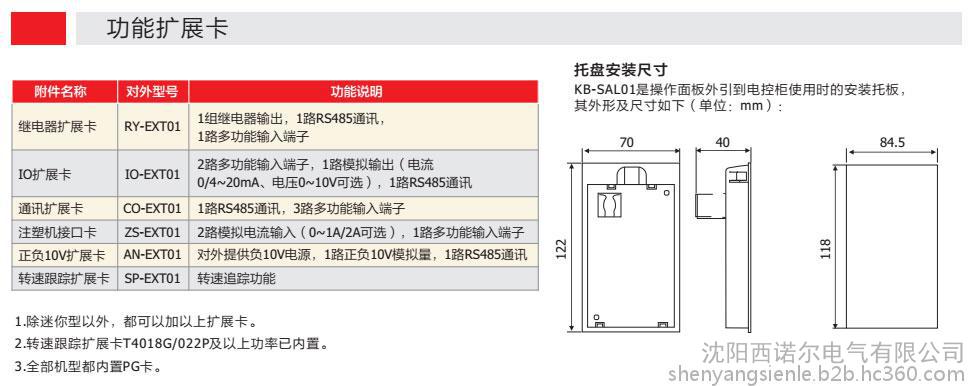

| 擴展卡 | IO擴展卡、注塑機接口卡等7種擴展卡 | |||
| 上電自檢功能 | 實現內部及外部電路的上電自檢 | |||
| 環
境 | 環境溫度 | -10~+40℃，40~50℃之間降額使用 | ||
| 震動 | 3.5mm，2~9Hz；10m/S，9~200Hz；15m/S，200~500Hz | |||
| 使用場所 | 無陽光直曬、無灰、無腐蝕氣體、無煙霧、無滴水、無蒸汽 | |||
技術規格
| 功率（KW） | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 輸
出 | 電壓（V） | 3相 0~額定輸入電壓 | |||||||||||||||
| 額定電流（A） | 2.5 | 4.0 | 6.0 | 9.0 | 13 | 17 | 25 | 32 | 37 | 45 | 60 | 75 | 90 | 110 | 150 | ||
| 過載能力 | 恒轉矩/重載應用：150% 1分鐘，180% 20秒；平方轉矩/輕載應用：120% 1分鐘，150% 1秒 | ||||||||||||||||
| 輸
入 | 額定電壓/頻率 | 3相 380V/440V；50Hz/60Hz | |||||||||||||||
| 允許電壓范圍 | 304V~456V；電壓不平衡度，≤3%；允許頻率波動：±5% | ||||||||||||||||
| 額定電流（A） | 3.7 | 5.4 | 7.0 | 10.7 | 15 | 20.5 | 27 | 35 | 38.5 | 46.5 | 62 | 76 | 92 | 113 | 157 | ||
| 制動單元 | 標準內置 | 需外置 | |||||||||||||||
| 防護等級 | IP20 | ||||||||||||||||
| 冷卻方式 | 強制風冷 | ||||||||||||||||
| 功率（KW） | 90 | 110 | 132 | 160 | 200 | 220 | 250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 |
| ||
| 輸
出 | 電壓（V） | 3相 0~額定輸入電壓 | |||||||||||||||
| 額定電流（A） | 176 | 210 | 250 | 300 | 380 | 420 | 470 | 540 | 600 | 660 | 730 | 840 | 900 | 950 |
| ||
| 過載能力 | 恒轉矩/重載應用：150% 1分鐘，180% 20秒；平方轉矩/輕載應用：120% 1分鐘，150% 1秒 | ||||||||||||||||
| 輸
入 | 額定電壓/頻率 | 3相 380V/440V；50Hz/60Hz | |||||||||||||||
| 允許電壓范圍 | 304V~456V；電壓不平衡度，≤3%；允許頻率波動：±5% | ||||||||||||||||
| 額定電流（A） | 180 | 214 | 256 | 307 | 385 | 430 | 480 | 548 | 610 | 670 | 740 | 850 | 910 | 960 |
| ||
| 制動單元 | 標準內置 | ||||||||||||||||
| 防護等級 | IP20 | ||||||||||||||||
| 冷卻方式 | 強制風冷 | ||||||||||||||||
