品牌：晟泰，產地：浙江訂貨號：(智能照明控制模塊) 型號：智能照明控制模塊
【智能照明控制模塊】價格*型號*系列銷售服務電話：0577-61770678,歡迎您來電洽談！溫州晟泰電氣有限公司專業生產【智能照明控制模塊】產品質量過硬，價格合理。
規  格：齊全、晟泰原產出品；
數  量：海量庫存、幾乎所有型號；
貨  期：現貨當日發
備  注：提供多種解決方案，技術支持、產品按原廠質保2年
晟泰電氣助您――善用其效，盡享其能，有晟泰，使用產品更放心，產品在促銷中。。。

聯系人：楊光

座機：0577-61770678

傳真:0577-61770679

手機：13695854666

智能開關模塊

使用說明書

一、 概述

ST12.16.1智能開關模塊，通訊采用485總線方式，自帶場景控制部分，本身設有繼電器開關手動控制，具有遠程編程和管理功能。

二、 功能特點

1. 12路繼電器開關輸出單元

2. 自帶場景控制器，多達128個場景

3. 每個回路具有燈具保護延時（0-60分鐘）

4. 每個回路具有分批開啟延時（0-25秒）

5. 每個回路繼電器開關可手動控制

6. 具有遠程編程和管理功能

7. 設備重啟可選擇已開的場景或指定的場景

8. 采用485總線方式通訊

9. 標準35mm導軌式安裝結構

三、 主要技術參數

1. 輸入電壓：DC24V

2. 總線耗電：35mA/DC24V

3. 開關回路：12路

4. 每開關回路最大電流：16A

5. 繼電器電氣壽命：大于60000次（阻性負載）

6. 環境條件：

工作溫度0℃~45℃

工作相對濕度20%~90%

儲存溫度-40℃~+55℃

儲存相對濕度10%~93%

7. 外形尺寸：165mm×88mm×66mm

8. 重量：0.6kg

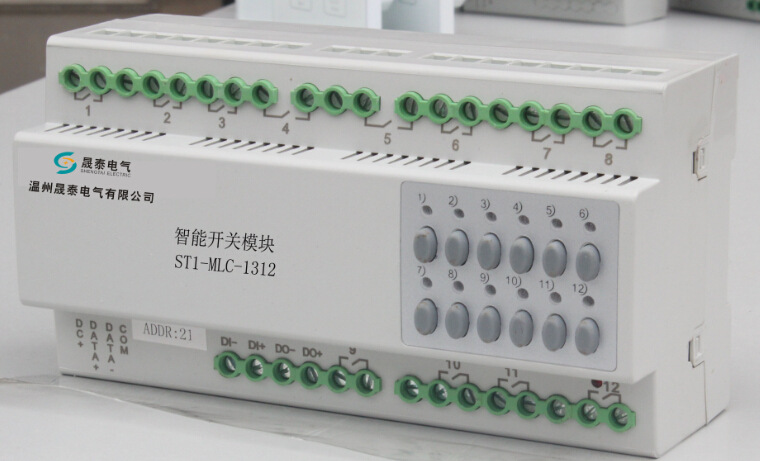

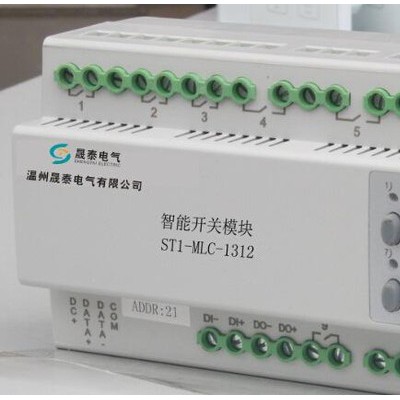

四、 外觀說明

模塊外觀和接線示意圖如下所示：

① 1、2、3、4、5、6、7、8、9、10、11、12共12路繼電器開關回路輸出端

② 回路指示燈。12個指示燈分別與12個手動開關按鍵一一對應，每個指示燈顯示對應回路的開關狀態。

③ 1、2、3、4、5、6、7、8、9、10、11、12共12路繼電器手動按鍵，每次按下后，繼電器狀態與當前狀態相反。

④ 電源和異常指示燈，模塊正常工作時，指示燈每秒鐘閃一次（慢閃），出現異常情況時，指示燈每250ms閃一次（快閃）。

⑤ DC+、DATA+、DATA-、COM為485總線接線端

接線端信號定義及與485連線的對應關系為：

DC+（＋24V）→ 棕、橙

DATA+（信號＋）→ 藍、綠

DATA-（ 信號－）→ 藍白、綠白

COM（公共端）→ 棕白、橙白

⑥消防信號接口。DI-、DI+為消防信號輸入接口，DO-、DO+為消防反饋輸出接口。兩個接口都為有源信號，都需要外部接入電源，DI-、DI+只允許直流電壓輸入，范圍為DC5V-30V；DO-、DO+也只允許直流電壓輸入，范圍為DC5V-30V，用于驅動DC12V、DC24V中間繼電器等設備，兩者都切勿接入220V交流信號，以免設備損壞。系統默認消防信號輸入時，觸發所有回路全開，反饋輸出接口接通；消防信號恢復正常時，恢復回路原來狀態,反饋輸出接口斷開；以上信號所觸發的場景都可以編程修改。

五、 安裝連接

1． 安裝條件

安裝位置要通風良好，注意防潮、防震、防塵。

2． 接線規格

l 本模塊繼電器開關輸出端連接線：2.5mm2銅導線

l 485總線連接線：采用超五類線或4芯雙絞線

3． 典型系統連接

該模塊的典型系統連接（僅供參考）如下圖所示。通過485總線與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制（包括場景控制等）、系統管理、以及與其它控制系統聯接等。

六、 功能及操作說明

1、 繼電器開關手動控制

本模塊除接收外部信號進行開關控制外，也可手動控制開關。

通過操作1～12回路繼電器的手動開關，可分別控制1～12回路開、關。

2、 本機設備號

設備ID必須通過“SILO系統控制軟件”設置，設置見軟件說明。

3、 場景

多達128個場景，每個場景由任意回路組合而成。場景必須通過“SILO 系統控制軟件”來設置，設置見軟件說明。

4、 回路開啟和保護延時

回路開啟延時：每個回路可設置開啟延時，即回路啟動后，達到延時值時該回路才有輸出。開啟延時的作用，當同時啟動多個回路時，回路按延時值依次啟動，避免全部啟動時的沖擊大電流。

注：開啟延時值范圍為0.0～25.0秒。

回路保護延時：每個回路可設置保護延時，即當某回路的輸出關斷后，為了保護負載，只有時間達到保護延時值時該回路才能再受控制輸出。

注：保護延時值范圍為00～60分。

開啟延時值、保護延時值必須通過“SILO系統控制軟件”來設置，設置見其說明。

5、 重啟后運行場設置（上電恢復場景設置）

如系統設置為已開的場，本機重啟后，將運行上次關機時開啟的場景。

如系統設置為指定的場，本機重啟后，將運行指定的場景。

設置要通過“SILO系統控制軟件”，設置見其說明。系統默認重啟后不運行場景。

安全使用與維護保養

1. 485總線不能低于16V，否則繼電器不能正常工作。

2. 每回路必須通過合適的斷路器接入AC220V～240V電源。

3. 為了繼電器的安全使用，應注意以下幾點：

l 對于連接阻性負載時，每回路負載電流最大可以達到16A。

l 對于連接感性負載（有高電壓）、連接容性負載（有沖擊電流）時，每回路負載電流最大應小于16A。具體可根據實際負載的功率因數大小，選擇適當?shù)呢撦d，功率因數越小，選擇的負載就越小。

l 尤其對于連接低功率因數負載時，如低功率因數節能燈、低功率因數電子鎮流器燈等，因沖擊電流大，為了保護繼電器安全使用，應適當減小負載，以降低沖擊電流。

4. 勿靠近干擾設備。

5. 要建立良好通風散熱環境。

6. 在使用過程中，注意防潮、防震、防塵。

7. 機器出現故障時，請與專業維修人員或本公司聯系。

ST12.16.1智能開關模塊

使用說明書

一、 概述

ST12.16.1智能開關模塊，通訊采用485總線方式，自帶場景控制部分，本身設有繼電器開關手動控制，具有遠程編程和管理功能。

二、 功能特點

1. 12路繼電器開關輸出單元

2. 自帶場景控制器，多達128個場景

3. 每個回路具有燈具保護延時（0-60分鐘）

4. 每個回路具有分批開啟延時（0-25秒）

5. 每個回路繼電器開關可手動控制

6. 具有遠程編程和管理功能

7. 設備重啟可選擇已開的場景或指定的場景

8. 采用485總線方式通訊

9. 標準35mm導軌式安裝結構

三、 主要技術參數

1. 輸入電壓：DC24V

2. 總線耗電：35mA/DC24V

3. 開關回路：12路

4. 每開關回路最大電流：16A

5. 繼電器電氣壽命：大于60000次（阻性負載）

6. 環境條件：

工作溫度0℃~45℃

工作相對濕度20%~90%

儲存溫度-40℃~+55℃

儲存相對濕度10%~93%

7. 外形尺寸：165mm×88mm×66mm

8. 重量：0.6kg

四、 外觀說明

模塊外觀和接線示意圖如下所示：

① 1、2、3、4、5、6、7、8、9、10、11、12共12路繼電器開關回路輸出端

② 回路指示燈。12個指示燈分別與12個手動開關按鍵一一對應，每個指示燈顯示對應回路的開關狀態。

③ 1、2、3、4、5、6、7、8、9、10、11、12共12路繼電器手動按鍵，每次按下后，繼電器狀態與當前狀態相反。

④ 電源和異常指示燈，模塊正常工作時，指示燈每秒鐘閃一次（慢閃），出現異常情況時，指示燈每250ms閃一次（快閃）。

⑤ DC+、DATA+、DATA-、COM為485總線接線端

接線端信號定義及與485連線的對應關系為：

DC+（＋24V）→ 棕、橙

DATA+（信號＋）→ 藍、綠

DATA-（ 信號－）→ 藍白、綠白

COM（公共端）→ 棕白、橙白

⑥消防信號接口。DI-、DI+為消防信號輸入接口，DO-、DO+為消防反饋輸出接口。兩個接口都為有源信號，都需要外部接入電源，DI-、DI+只允許直流電壓輸入，范圍為DC5V-30V；DO-、DO+也只允許直流電壓輸入，范圍為DC5V-30V，用于驅動DC12V、DC24V中間繼電器等設備，兩者都切勿接入220V交流信號，以免設備損壞。系統默認消防信號輸入時，觸發所有回路全開，反饋輸出接口接通；消防信號恢復正常時，恢復回路原來狀態,反饋輸出接口斷開；以上信號所觸發的場景都可以編程修改。

五、 安裝連接

1． 安裝條件

安裝位置要通風良好，注意防潮、防震、防塵。

2． 接線規格

l 本模塊繼電器開關輸出端連接線：2.5mm2銅導線

l 485總線連接線：采用超五類線或4芯雙絞線

3． 典型系統連接

該模塊的典型系統連接（僅供參考）如下圖所示。通過485總線與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制（包括場景控制等）、系統管理、以及與其它控制系統聯接等。

六、 功能及操作說明

1、 繼電器開關手動控制

本模塊除接收外部信號進行開關控制外，也可手動控制開關。

通過操作1～12回路繼電器的手動開關，可分別控制1～12回路開、關。

2、 本機設備號

設備ID必須通過“SILO系統控制軟件”設置，設置見軟件說明。

3、 場景

多達128個場景，每個場景由任意回路組合而成。場景必須通過“SILO 系統控制軟件”來設置，設置見軟件說明。

4、 回路開啟和保護延時

回路開啟延時：每個回路可設置開啟延時，即回路啟動后，達到延時值時該回路才有輸出。開啟延時的作用，當同時啟動多個回路時，回路按延時值依次啟動，避免全部啟動時的沖擊大電流。

注：開啟延時值范圍為0.0～25.0秒。

回路保護延時：每個回路可設置保護延時，即當某回路的輸出關斷后，為了保護負載，只有時間達到保護延時值時該回路才能再受控制輸出。

注：保護延時值范圍為00～60分。

開啟延時值、保護延時值必須通過“SILO系統控制軟件”來設置，設置見其說明。

5、 重啟后運行場設置（上電恢復場景設置）

如系統設置為已開的場，本機重啟后，將運行上次關機時開啟的場景。

如系統設置為指定的場，本機重啟后，將運行指定的場景。

設置要通過“SILO系統控制軟件”，設置見其說明。系統默認重啟后不運行場景。

安全使用與維護保養

1. 485總線不能低于16V，否則繼電器不能正常工作。

2. 每回路必須通過合適的斷路器接入AC220V～240V電源。

3. 為了繼電器的安全使用，應注意以下幾點：

l 對于連接阻性負載時，每回路負載電流最大可以達到16A。

l 對于連接感性負載（有高電壓）、連接容性負載（有沖擊電流）時，每回路負載電流最大應小于16A。具體可根據實際負載的功率因數大小，選擇適當?shù)呢撦d，功率因數越小，選擇的負載就越小。

l 尤其對于連接低功率因數負載時，如低功率因數節能燈、低功率因數電子鎮流器燈等，因沖擊電流大，為了保護繼電器安全使用，應適當減小負載，以降低沖擊電流。

4. 勿靠近干擾設備。

5. 要建立良好通風散熱環境。

6. 在使用過程中，注意防潮、防震、防塵。

7. 機器出現故障時，請與專業維修人員或本公司聯系。

ST8.16.1智能開關模塊

使用說明書

一、 概述

ST8.16.1智能開關模塊，通訊采用485總線方式，自帶場景控制部分，本身設有繼電器開關手動控制，具有遠程編程和管理功能。

二、 功能特點

1. 8路繼電器開關輸出單元

2. 自帶場景控制器，多達128個場景

3. 每個回路具有燈具保護延時（0-60分鐘）

4. 每個回路具有分批開啟延時（0-25秒）

5. 每個回路繼電器開關可手動控制

6. 具有遠程編程和管理功能

7. 設備重啟可選擇已開的場景或指定的場景

8. 采用485總線方式通訊

9. 標準35mm導軌式安裝結構

三、 主要技術參數

1. 輸入電壓：DC24V

2. 總線耗電：30mA/DC24V

3. 開關回路：8路

4. 每開關回路最大電流：16A

5. 繼電器電氣壽命：大于60000次（阻性負載）

6. 環境條件：

工作溫度0℃~45℃

工作相對濕度20%~90%

儲存溫度-40℃~+55℃

儲存相對濕度10%~93%

7. 外形尺寸：165mm×88mm×66mm

8. 重量：0.5kg

四、 外觀說明

模塊外觀和接線示意圖如下所示：

① 1、2、3、4、5、6、7、8共八路繼電器開關回路輸出端

② 回路指示燈。8個指示燈分別與8個手動開關按鍵一一對應，每個指示燈顯示對應回路的開關狀態。

③ 1、2、3、4、5、6、7、8共八路繼電器手動按鍵，每次按下后，繼電器狀態與當前狀態相反。

④ 電源和異常指示燈，模塊正常工作時，指示燈每秒鐘閃一次（慢閃），出現異常情況時，指示燈每250ms閃一次（快閃）。

⑤ DC+、DATA+、DATA-、COM為485總線接線端

接線端信號定義及與485連線的對應關系為：

DC+（＋24V）→ 棕、橙

DATA+（信號＋）→ 藍、綠

DATA-（ 信號－）→ 藍白、綠白

COM（公共端）→ 棕白、橙白

⑥消防信號接口。DI-、DI+為消防信號輸入接口，DO-、DO+為消防反饋輸出接口。兩個接口都為有源信號，都需要外部接入電源，DI-、DI+只允許直流電壓輸入，范圍為DC5V-30V；DO-、DO+也只允許直流電壓輸入，范圍為DC5V-30V，用于驅動DC12V、DC24V中間繼電器等設備，兩者都切勿接入220V交流信號，以免設備損壞。系統默認消防信號輸入時，觸發所有回路全開，反饋輸出接口接通；消防信號恢復正常時，恢復回路原來狀態,反饋輸出接口斷開；以上信號所觸發的場景都可以編程修改。

五、 安裝連接

1． 安裝條件

安裝位置要通風良好，注意防潮、防震、防塵。

2． 接線規格

l 本模塊繼電器開關輸出端連接線：2.5mm2銅導線

l 485總線連接線：采用超五類線或4芯雙絞線

3． 典型系統連接

該模塊的典型系統連接（僅供參考）如下圖所示。通過485總線與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制（包括場景控制等）、系統管理、以及與其它控制系統聯接等。

六、 功能及操作說明

1、 繼電器開關手動控制

本模塊除接收外部信號進行開關控制外，也可手動控制開關。

通過操作1～8回路繼電器的手動開關，可分別控制1～8回路開、關。

2、 本機設備號

設備ID必須通過“SILO系統控制軟件”設置，設置見軟件說明。

3、 場景

多達128個場景，每個場景由任意回路組合而成。場景必須通過“SILO 系統控制軟件”來設置，設置見軟件說明。

4、 回路開啟和保護延時

回路開啟延時：每個回路可設置開啟延時，即回路啟動后，達到延時值時該回路才有輸出。開啟延時的作用，當同時啟動多個回路時，回路按延時值依次啟動，避免全部啟動時的沖擊大電流。

注：開啟延時值范圍為0.0～25.0秒。

回路保護延時：每個回路可設置保護延時，即當某回路的輸出關斷后，為了保護負載，只有時間達到保護延時值時該回路才能再受控制輸出。

注：保護延時值范圍為00～60分。

開啟延時值、保護延時值必須通過“SILO系統控制軟件”來設置，設置見其說明。

5、 重啟后運行場設置（上電恢復場景設置）

如系統設置為已開的場，本機重啟后，將運行上次關機時開啟的場景。

如系統設置為指定的場，本機重啟后，將運行指定的場景。

設置要通過“SILO系統控制軟件”，設置見其說明。系統默認重啟后不運行場景。

安全使用與維護保養

1. 485總線不能低于16V，否則繼電器不能正常工作。

2. 每回路必須通過合適的斷路器接入AC220V～240V電源。

3. 為了繼電器的安全使用，應注意以下幾點：

l 對于連接阻性負載時，每回路負載電流最大可以達到16A。

l 對于連接感性負載（有高電壓）、連接容性負載（有沖擊電流）時，每回路負載電流最大應小于16A。具體可根據實際負載的功率因數大小，選擇適當?shù)呢撦d，功率因數越小，選擇的負載就越小。

l 尤其對于連接低功率因數負載時，如低功率因數節能燈、低功率因數電子鎮流器燈等，因沖擊電流大，為了保護繼電器安全使用，應適當減小負載，以降低沖擊電流。

4. 勿靠近干擾設備。

5. 要建立良好通風散熱環境。

6. 在使用過程中，注意防潮、防震、防塵。

7. 機器出現故障時，請與專業維修人員或本公司聯系。

ST6.16.1智能開關模塊

使用說明書

一、 概述

ST6.16.1智能開關模塊，通訊采用485總線方式，自帶場景控制部分，本身設有繼電器開關手動控制，具有遠程編程和管理功能。

二、 功能特點

1. 6路繼電器開關輸出單元

2. 自帶場景控制器，多達128個場景

3. 每個回路具有燈具保護延時（0-60分鐘）

4. 每個回路具有分批開啟延時（0-25秒）

5. 每個回路繼電器開關可手動控制

6. 具有遠程編程和管理功能

7. 設備重啟可選擇已開的場景或指定的場景

8. 采用485總線方式通訊

9. 標準35mm導軌式安裝結構

三、 主要技術參數

1. 輸入電壓：DC24V

2. 總線耗電：20mA/DC24V

3. 開關回路：6路

4. 每開關回路最大電流：16A

5. 繼電器電氣壽命：大于60000次（阻性負載）

6. 環境條件：

工作溫度0℃~45℃

工作相對濕度20%~90%

儲存溫度-40℃~+55℃

儲存相對濕度10%~93%

7. 外形尺寸：108mm×88mm×66mm

8. 重量：0.4kg

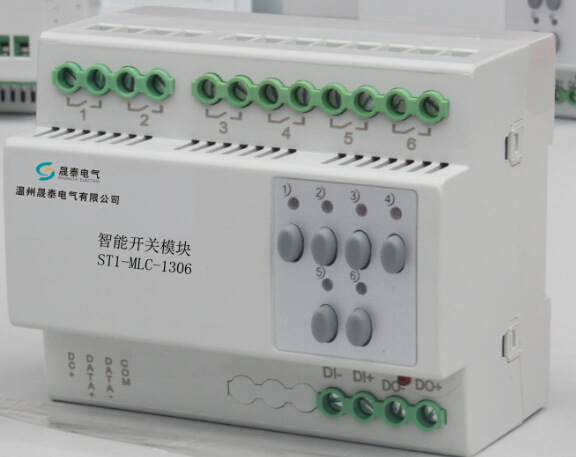

四、 外觀說明

模塊外觀和接線示意圖如下所示：

① 1、2、3、4、5、6共6路繼電器開關回路輸出端

② 回路指示燈。6個指示燈分別與6個手動開關按鍵一一對應，每個指示燈顯示對應回路的開關狀態。

③ 1、2、3、4、5、6共6路繼電器手動按鍵，每次按下后，繼電器狀態與當前狀態相反。

④ 電源和異常指示燈，模塊正常工作時，指示燈每秒鐘閃一次（慢閃），出現異常情況時，指示燈每250ms閃一次（快閃）。

⑤ DC+、DATA+、DATA-、COM為485總線接線端

接線端信號定義及與485連線的對應關系為：

DC+（＋24V）→ 棕、橙

DATA+（信號＋）→ 藍、綠

DATA-（ 信號－）→ 藍白、綠白

COM（公共端）→ 棕白、橙白

⑥消防信號接口。DI-、DI+為消防信號輸入接口，DO-、DO+為消防反饋輸出接口。兩個接口都為有源信號，都需要外部接入電源，DI-、DI+只允許直流電壓輸入，范圍為DC5V-30V；DO-、DO+也只允許直流電壓輸入，范圍為DC5V-30V，用于驅動DC12V、DC24V中間繼電器等設備，兩者都切勿接入220V交流信號，以免設備損壞。系統默認消防信號輸入時，觸發所有回路全開，反饋輸出接口接通；消防信號恢復正常時，恢復回路原來狀態,反饋輸出接口斷開；以上信號所觸發的場景都可以編程修改。

五、 安裝連接

1． 安裝條件

安裝位置要通風良好，注意防潮、防震、防塵。

2． 接線規格

l 本模塊繼電器開關輸出端連接線：2.5mm2銅導線

l 485總線連接線：采用超五類線或4芯雙絞線

3． 典型系統連接

該模塊的典型系統連接（僅供參考）如下圖所示。通過485總線與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制（包括場景控制等）、系統管理、以及與其它控制系統聯接等。

六、 功能及操作說明

1、 繼電器開關手動控制

本模塊除接收外部信號進行開關控制外，也可手動控制開關。

通過操作1～6回路繼電器的手動開關，可分別控制1～6回路開、關。

2、 本機設備號

設備ID必須通過“SILO系統控制軟件”設置，設置見軟件說明。

3、 場景

多達128個場景，每個場景由任意回路組合而成。場景必須通過“SILO 系統控制軟件”來設置，設置見軟件說明。

4、 回路開啟和保護延時

回路開啟延時：每個回路可設置開啟延時，即回路啟動后，達到延時值時該回路才有輸出。開啟延時的作用，當同時啟動多個回路時，回路按延時值依次啟動，避免全部啟動時的沖擊大電流。

注：開啟延時值范圍為0.0～25.0秒。

回路保護延時：每個回路可設置保護延時，即當某回路的輸出關斷后，為了保護負載，只有時間達到保護延時值時該回路才能再受控制輸出。

注：保護延時值范圍為00～60分。

開啟延時值、保護延時值必須通過“SILO系統控制軟件”來設置，設置見其說明。

5、 重啟后運行場設置（上電恢復場景設置）

如系統設置為已開的場，本機重啟后，將運行上次關機時開啟的場景。

如系統設置為指定的場，本機重啟后，將運行指定的場景。

設置要通過“SILO系統控制軟件”，設置見其說明。系統默認重啟后不運行場景。

安全使用與維護保養

1. 485總線不能低于16V，否則繼電器不能正常工作。

2. 每回路必須通過合適的斷路器接入AC220V～240V電源。

3. 為了繼電器的安全使用，應注意以下幾點：

l 對于連接阻性負載時，每回路負載電流最大可以達到16A。

l 對于連接感性負載（有高電壓）、連接容性負載（有沖擊電流）時，每回路負載電流最大應小于16A。具體可根據實際負載的功率因數大小，選擇適當?shù)呢撦d，功率因數越小，選擇的負載就越小。

l 尤其對于連接低功率因數負載時，如低功率因數節能燈、低功率因數電子鎮流器燈等，因沖擊電流大，為了保護繼電器安全使用，應適當減小負載，以降低沖擊電流。

4. 勿靠近干擾設備。

5. 要建立良好通風散熱環境。

6. 在使用過程中，注意防潮、防震、防塵。

7. 機器出現故障時，請與專業維修人員或本公司聯系。

TLC3.1.1邏輯定時模塊

使用說明書

一、 概述

邏輯定時模塊，內置場景和定時功能，使總線上的模塊根據預先設好的日期時間，自動運行場景，無需后臺控制軟件，就可以達到自動控制的功能。內置的高精度經緯度定時功能，能自動根據設備所在地的經緯度，計算出每日的日出和日落時間，并觸發相應的場景,此功能特別適合于大樓、室外照明和路燈自動控制等應用場合。

二、 功能特點

1. 具備E-BUS接口

2. 內置128個場景

3. 內置128個定時器

4. 高精度經緯度定時

5. 具有遠程編程和管理功能

6. 網絡時間校對

7. 10M/100M以太網接口

8. 標準35mm導軌式安裝結構

三、 主要技術參數

1. 輸入電壓：DC24V

2. 總線耗電：100mA/DC24V

3. 信號接口：IP信號接口、E-BUS信號接口

4. 環境條件：

工作溫度0℃~45℃

工作相對濕度20%~90%

儲存溫度-40℃~+55℃

儲存相對濕度10%~93%

5. 外形尺寸：110mm×88mm×66mm

6. 重量：0.25kg

四、 外觀說明

① 電源和異常指示燈，模塊正常工作時，指示燈每秒 鐘閃一次（慢閃），出現異 常情況時，指示燈每 250ms閃一次（快閃）。

② RJ45網絡接口，通過超五類網線與電腦直連或與路由器連接。

③ DC+、DATA+、DATA-、COM為485總線接線端

接線端信號定義及與485連線的對應關系為：

DC+（＋24V）→ 棕、橙

DATA+（信號＋）→ 藍、綠

DATA-（ 信號－）→ 藍白、綠白

COM（公共端）→ 棕白、橙白

五、 安裝連接

1． 安裝條件

安裝位置要通風良好，注意防潮、防震、防塵。

2． 接線規格

l RJ45連接線：采用超五類線

l 485總線連接線：采用超五類線

3． 典型系統連接

該模塊的典型系統連接（僅供參考）如下圖示。

與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制（包括場景控制等）、系統管理、以及與其它控制系統聯接等。

六、 功能及操作說明

模塊默認的IP：，掩碼：，網關：。場景設置和定時功能設置、網絡授時等功能設置，需要將模塊通過其網絡接口，連接到電腦或無線終端，通過控制軟件，進行設置。

安全使用與維護保養

1. 使用前詳細閱讀所有說明。

2. 勿靠近干擾設備。

3. 要建立良好通風散熱環境。

4. 在使用過程中，注意防潮、防震、防塵。

5. 機器出現故障時，請與專業維修人員或本公司聯系。

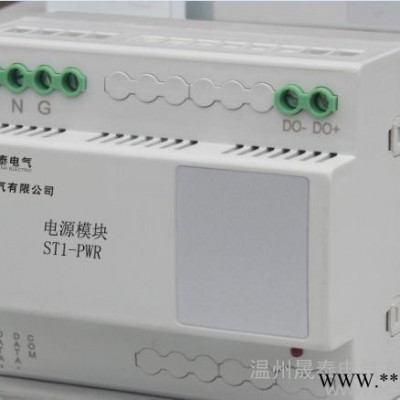

TPW24.5.1使用說明書

TPW24.5.1系統電源模塊，使用35mm標準道軌式安裝。 交流220V輸入，24VDC輸出。該電源模塊支持雙電源供電，具有冗余功能。同時每個電源模塊具有一個繼電器輸出，可用來檢測電源模塊的好壞。

一、技術參數

工作電壓
220VAC±10%

輸出電壓
24VDC，50W

工作溫度
0℃－45℃

相對濕度
20%－90%

繼電器輸出
1A，用來檢測電源模塊的好壞

二、安裝說明

1、35MM導軌安裝。

2、繼電器輸出：當有24V直流電壓輸出時，繼電器輸出閉合，無24VDC輸出時，繼電器輸出斷開。該繼電器輸出可用來檢測電源模塊好壞。

三、功能說明

LED紅色運行指示燈，模塊有24VDC輸出時，運行指示燈為紅色常亮，繼電器輸出閉合；如沒有24VDC輸出時，運行指示燈不亮，繼電器輸出斷開；如外接電源短路時，運行指示燈會閃爍告警。

四、接線說明

DC+：
5.08插拔端子
DC24V輸出正

COM：
5.08插拔端子
DC24V輸出負

L
7.62插拔端子
220VAC火線輸入

N
7.62插拔端子
零線輸入

G
7.62固定端子
地線輸入

DO+
7.62固定端子
繼電器輸出端

DO-
7.62固定端子
繼電器輸出端

五、接線步驟

第一步： 220VAC接交流輸入端，G接大地。

第二步： DC+和COM接其他模塊電源輸入端。

第三步： DO+，DO-接通用模塊的DI輸入端，用來檢測電源模塊的好壞。

下圖為模塊接線示意圖：

雙電源供電連接方法

DC+ DC+

COM COM

......................

六、注意事項

1、 電源模塊的最大負載是50W，注意其所帶模塊的總負載不能大于50W。

2、 電源線用固定的顏色，防止接錯，需要仔細檢查。

3、 該電源模塊支持雙電源供電，當一個模塊損壞時，可以保證由另一個模塊繼續供電。

4、 繼電器輸出端可以用來檢測電源模塊的好壞，接入監控系統中。

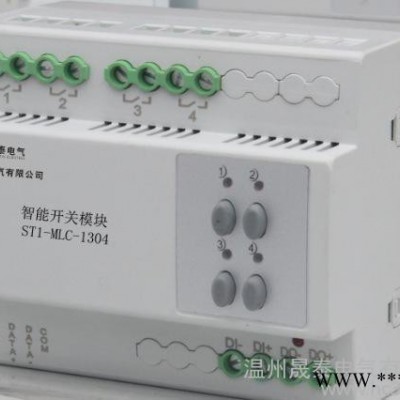

ST4.16.1智能開關模塊

使用說明書

一、 概述

ST4.16.1智能開關模塊，通訊采用485總線方式，自帶場景控制部分，本身設有繼電器開關手動控制，具有遠程編程和管理功能。

二、 功能特點

1. 4路繼電器開關輸出單元

2. 自帶場景控制器，多達128個場景

3. 每個回路具有燈具保護延時（0-60分鐘）

4. 每個回路具有分批開啟延時（0-25秒）

5. 每個回路繼電器開關可手動控制

6. 具有遠程編程和管理功能

7. 設備重啟可選擇已開的場景或指定的場景

8. 采用485總線方式通訊

9. 標準35mm導軌式安裝結構

三、 主要技術參數

1. 輸入電壓：DC24V

2. 總線耗電：15mA/DC24V

3. 開關回路：4路

4. 每開關回路最大電流：16A

5. 繼電器電氣壽命：大于60000次（阻性負載）

6. 環境條件：

工作溫度0℃~45℃

工作相對濕度20%~90%

儲存溫度-40℃~+55℃

儲存相對濕度10%~93%

7. 外形尺寸：108mm×88mm×66mm

8. 重量：0.3kg

四、 外觀說明

模塊外觀和接線示意圖如下所示：

① 1、2、3、4四路繼電器開關回路輸出端

② 回路指示燈。4個指示燈分別與4個手動開關按鍵一一對應，每個指示燈顯示對應回路的開關狀態。

③ 1、2、3、4四路繼電器手動按鍵，每次按下后，繼電器狀態與當前狀態相反。

④ 電源和異常指示燈，模塊正常工作時，指示燈每秒鐘閃一次（慢閃），出現異常情況時，指示燈每250ms閃一次（快閃）。

⑤ DC+、DATA+、DATA-、COM為485總線接線端

接線端信號定義及與485連線的對應關系為：

DC+（＋24V）→ 棕、橙

DATA+（信號＋）→ 藍、綠

DATA-（ 信號－）→ 藍白、綠白

COM（公共端）→ 棕白、橙白

⑥消防信號接口。DI-、DI+為消防信號輸入接口，DO-、DO+為消防反饋輸出接口。兩個接口都為有源信號，都需要外部接入電源，DI-、DI+只允許直流電壓輸入，范圍為DC5V-30V；DO-、DO+也只允許直流電壓輸入，范圍為DC5V-30V，用于驅動DC12V、DC24V中間繼電器等設備，兩者都切勿接入220V交流信號，以免設備損壞。系統默認消防信號輸入時，觸發所有回路全開，反饋輸出接口接通；消防信號恢復正常時，恢復回路原來狀態,反饋輸出接口斷開；以上信號所觸發的場景都可以編程修改。

五、 安裝連接

1． 安裝條件

安裝位置要通風良好，注意防潮、防震、防塵。

2． 接線規格

l 本模塊繼電器開關輸出端連接線：2.5mm2銅導線

l 485總線連接線：采用超五類線或4芯雙絞線

3． 典型系統連接

該模塊的典型系統連接（僅供參考）如下圖所示。通過485總線與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制（包括場景控制等）、系統管理、以及與其它控制系統聯接等。

六、 功能及操作說明

1、 繼電器開關手動控制

本模塊除接收外部信號進行開關控制外，也可手動控制開關。

通過操作1～4回路繼電器的手動開關，可分別控制1～4回路開、關。

2、 本機設備號

設備ID必須通過“SILO系統控制軟件”設置，設置見軟件說明。

3、 場景

多達128個場景，每個場景由任意回路組合而成。場景必須通過“SILO 系統控制軟件”來設置，設置見軟件說明。

4、 回路開啟和保護延時

回路開啟延時：每個回路可設置開啟延時，即回路啟動后，達到延時值時該回路才有輸出。開啟延時的作用，當同時啟動多個回路時，回路按延時值依次啟動，避免全部啟動時的沖擊大電流。

注：開啟延時值范圍為0.0～25.0秒。

回路保護延時：每個回路可設置保護延時，即當某回路的輸出關斷后，為了保護負載，只有時間達到保護延時值時該回路才能再受控制輸出。

注：保護延時值范圍為00～60分。

開啟延時值、保護延時值必須通過“SILO系統控制軟件”來設置，設置見其說明。

5、 重啟后運行場設置（上電恢復場景設置）

如系統設置為已開的場，本機重啟后，將運行上次關機時開啟的場景。

如系統設置為指定的場，本機重啟后，將運行指定的場景。

設置要通過“SILO系統控制軟件”，設置見其說明。系統默認重啟后不運行場景。

安全使用與維護保養

1. 485總線不能低于16V，否則繼電器不能正常工作。

2. 每回路必須通過合適的斷路器接入AC220V～240V電源。

3. 為了繼電器的安全使用，應注意以下幾點：

l 對于連接阻性負載時，每回路負載電流最大可以達到16A。

l 對于連接感性負載（有高電壓）、連接容性負載（有沖擊電流）時，每回路負載電流最大應小于16A。具體可根據實際負載的功率因數大小，選擇適當?shù)呢撦d，功率因數越小，選擇的負載就越小。

l 尤其對于連接低功率因數負載時，如低功率因數節能燈、低功率因數電子鎮流器燈等，因沖擊電流大，為了保護繼電器安全使用，應適當減小負載，以降低沖擊電流。

4. 勿靠近干擾設備。

5. 要建立良好通風散熱環境。

6. 在使用過程中，注意防潮、防震、防塵。

7. 機器出現故障時，請與專業維修人員或本公司聯系。

臨汾智能照明控制模塊，全系列繼電器輸出模塊 智能照明控制系統
堯都區|侯馬市|霍州市|曲沃縣|翼城縣|襄汾縣|洪洞縣|古縣|安澤縣|浮山縣|吉縣|鄉寧縣|蒲縣|大寧縣|永和縣|隰縣|汾西縣
