| 信息傳送內容 | 都可以 |
|---|---|
| 頻段 | 60（MHz） |
| 發射功率 | 60（W） |
| 短信息模式 | 都可以 |
| 外形尺寸 | 108（mm） |
| 品牌 | 晟泰 |
| 型號 | 全部系列智能照明控制模塊 繼電器輸出模塊 居家智能照明控制系統 |

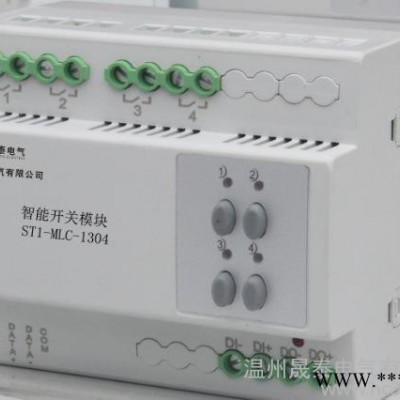

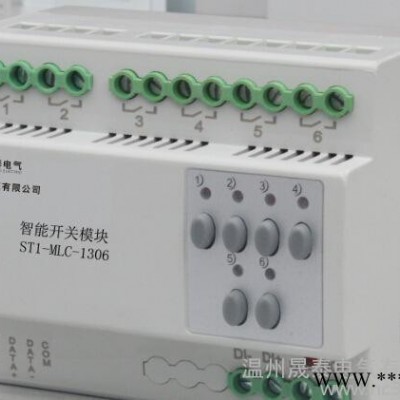

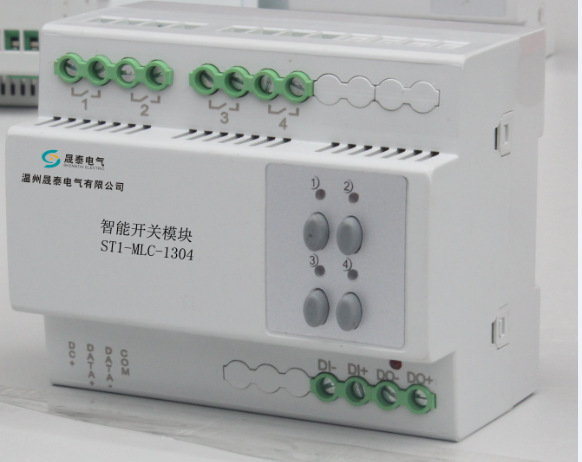

品牌：晟泰，產地：浙江訂貨號：(智能照明控制模塊) 型號：智能照明控制模塊
【智能照明控制模塊】價格*型號*系列銷售服務電話：0577-61770678,歡迎您來電洽談！溫州晟泰電氣有限公司專業生產【智能照明控制模塊】產品質量過硬，價格合理。
規 格：齊全、晟泰原產出品；
數 量：海量庫存、幾乎所有型號；
貨 期：現貨當日發
備 注：提供多種解決方案，技術支持、產品按原廠質保2年
晟泰電氣助您――善用其效，盡享其能，有晟泰，使用產品更放心，產品在促銷中。。。
![PP7LX}YLZD@0Z8%)]$~X8}H](http://www.qhdyj.net/file/upload/202112/18/111417441.jpg)
聯系人：楊光
座機：0577-61770678
傳真:0577-61770679
手機：13695854666
智能開關模塊
使用說明書
一、 概述
ST12.16.1智能開關模塊，通訊采用485總線方式，自帶場景控制部分，本身設有繼電器開關手動控制，具有遠程編程和管理功能。
二、 功能特點
1. 12路繼電器開關輸出單元
2. 自帶場景控制器，多達128個場景
3. 每個回路具有燈具保護延時（0-60分鐘）
4. 每個回路具有分批開啟延時（0-25秒）
5. 每個回路繼電器開關可手動控制
6. 具有遠程編程和管理功能
7. 設備重啟可選擇已開的場景或指定的場景
8. 采用485總線方式通訊
9. 標準35mm導軌式安裝結構
三、 主要技術參數
1. 輸入電壓：DC24V
2. 總線耗電：35mA/DC24V
3. 開關回路：12路
4. 每開關回路最大電流：16A
5. 繼電器電氣壽命：大于60000次（阻性負載）
6. 環境條件：
工作溫度0℃~45℃
工作相對濕度20%~90%
儲存溫度-40℃~+55℃
儲存相對濕度10%~93%
7. 外形尺寸：165mm×88mm×66mm
8. 重量：0.6kg
四、 外觀說明
模塊外觀和接線示意圖如下所示：
① 1、2、3、4、5、6、7、8、9、10、11、12共12路繼電器開關回路輸出端
② 回路指示燈。12個指示燈分別與12個手動開關按鍵一一對應，每個指示燈顯示對應回路的開關狀態。
③ 1、2、3、4、5、6、7、8、9、10、11、12共12路繼電器手動按鍵，每次按下后，繼電器狀態與當前狀態相反。
④ 電源和異常指示燈，模塊正常工作時，指示燈每秒鐘閃一次（慢閃），出現異常情況時，指示燈每250ms閃一次（快閃）。
⑤ DC+、DATA+、DATA-、COM為485總線接線端
接線端信號定義及與485連線的對應關系為：
DC+（＋24V）→ 棕、橙
DATA+（信號＋）→ 藍、綠
DATA-（ 信號－）→ 藍白、綠白
COM（公共端）→ 棕白、橙白
⑥消防信號接口。DI-、DI+為消防信號輸入接口，DO-、DO+為消防反饋輸出接口。兩個接口都為有源信號，都需要外部接入電源，DI-、DI+只允許直流電壓輸入，范圍為DC5V-30V；DO-、DO+也只允許直流電壓輸入，范圍為DC5V-30V，用于驅動DC12V、DC24V中間繼電器等設備，兩者都切勿接入220V交流信號，以免設備損壞。系統默認消防信號輸入時，觸發所有回路全開，反饋輸出接口接通；消防信號恢復正常時，恢復回路原來狀態,反饋輸出接口斷開；以上信號所觸發的場景都可以編程修改。
五、 安裝連接
1． 安裝條件
安裝位置要通風良好，注意防潮、防震、防塵。
2． 接線規格
l 本模塊繼電器開關輸出端連接線：2.5mm2銅導線
l 485總線連接線：采用超五類線或4芯雙絞線
3． 典型系統連接
該模塊的典型系統連接（僅供參考）如下圖所示。通過485總線與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制（包括場景控制等）、系統管理、以及與其它控制系統聯接等。
六、 功能及操作說明
1、 繼電器開關手動控制
本模塊除接收外部信號進行開關控制外，也可手動控制開關。
通過操作1～12回路繼電器的手動開關，可分別控制1～12回路開、關。
2、 本機設備號
設備ID必須通過“SILO系統控制軟件”設置，設置見軟件說明。
3、 場景
多達128個場景，每個場景由任意回路組合而成。場景必須通過“SILO 系統控制軟件”來設置，設置見軟件說明。
4、 回路開啟和保護延時
回路開啟延時：每個回路可設置開啟延時，即回路啟動后，達到延時值時該回路才有輸出。開啟延時的作用，當同時啟動多個回路時，回路按延時值依次啟動，避免全部啟動時的沖擊大電流。
注：開啟延時值范圍為0.0～25.0秒。
回路保護延時：每個回路可設置保護延時，即當某回路的輸出關斷后，為了保護負載，只有時間達到保護延時值時該回路才能再受控制輸出。
注：保護延時值范圍為00～60分。
開啟延時值、保護延時值必須通過“SILO系統控制軟件”來設置，設置見其說明。
5、 重啟后運行場設置（上電恢復場景設置）
如系統設置為已開的場，本機重啟后，將運行上次關機時開啟的場景。
如系統設置為指定的場，本機重啟后，將運行指定的場景。
設置要通過“SILO系統控制軟件”，設置見其說明。系統默認重啟后不運行場景。
安全使用與維護保養
1. 485總線不能低于16V，否則繼電器不能正常工作。
2. 每回路必須通過合適的斷路器接入AC220V～240V電源。
3. 為了繼電器的安全使用，應注意以下幾點：
l 對于連接阻性負載時，每回路負載電流最大可以達到16A。
l 對于連接感性負載（有高電壓）、連接容性負載（有沖擊電流）時，每回路負載電流最大應小于16A。具體可根據實際負載的功率因數大小，選擇適當?shù)呢?fù)載，功率因數越小，選擇的負載就越小。
l 尤其對于連接低功率因數負載時，如低功率因數節能燈、低功率因數電子鎮流器燈等，因沖擊電流大，為了保護繼電器安全使用，應適當減小負載，以降低沖擊電流。
4. 勿靠近干擾設備。
5. 要建立良好通風散熱環境。
6. 在使用過程中，注意防潮、防震、防塵。
7. 機器出現故障時，請與專業維修人員或本公司聯系。
ST12.16.1智能開關模塊
使用說明書
一、 概述
ST12.16.1智能開關模塊，通訊采用485總線方式，自帶場景控制部分，本身設有繼電器開關手動控制，具有遠程編程和管理功能。
二、 功能特點
1. 12路繼電器開關輸出單元
2. 自帶場景控制器，多達128個場景
3. 每個回路具有燈具保護延時（0-60分鐘）
4. 每個回路具有分批開啟延時（0-25秒）
5. 每個回路繼電器開關可手動控制
6. 具有遠程編程和管理功能
7. 設備重啟可選擇已開的場景或指定的場景
8. 采用485總線方式通訊
9. 標準35mm導軌式安裝結構
三、 主要技術參數
1. 輸入電壓：DC24V
2. 總線耗電：35mA/DC24V
3. 開關回路：12路
4. 每開關回路最大電流：16A
5. 繼電器電氣壽命：大于60000次（阻性負載）
6. 環境條件：
工作溫度0℃~45℃
工作相對濕度20%~90%
儲存溫度-40℃~+55℃
儲存相對濕度10%~93%
7. 外形尺寸：165mm×88mm×66mm
8. 重量：0.6kg
四、 外觀說明
模塊外觀和接線示意圖如下所示：
① 1、2、3、4、5、6、7、8、9、10、11、12共12路繼電器開關回路輸出端
② 回路指示燈。12個指示燈分別與12個手動開關按鍵一一對應，每個指示燈顯示對應回路的開關狀態。
③ 1、2、3、4、5、6、7、8、9、10、11、12共12路繼電器手動按鍵，每次按下后，繼電器狀態與當前狀態相反。
④ 電源和異常指示燈，模塊正常工作時，指示燈每秒鐘閃一次（慢閃），出現異常情況時，指示燈每250ms閃一次（快閃）。
⑤ DC+、DATA+、DATA-、COM為485總線接線端
接線端信號定義及與485連線的對應關系為：
DC+（＋24V）→ 棕、橙
DATA+（信號＋）→ 藍、綠
DATA-（ 信號－）→ 藍白、綠白
COM（公共端）→ 棕白、橙白
⑥消防信號接口。DI-、DI+為消防信號輸入接口，DO-、DO+為消防反饋輸出接口。兩個接口都為有源信號，都需要外部接入電源，DI-、DI+只允許直流電壓輸入，范圍為DC5V-30V；DO-、DO+也只允許直流電壓輸入，范圍為DC5V-30V，用于驅動DC12V、DC24V中間繼電器等設備，兩者都切勿接入220V交流信號，以免設備損壞。系統默認消防信號輸入時，觸發所有回路全開，反饋輸出接口接通；消防信號恢復正常時，恢復回路原來狀態,反饋輸出接口斷開；以上信號所觸發的場景都可以編程修改。
五、 安裝連接
1． 安裝條件
安裝位置要通風良好，注意防潮、防震、防塵。
2． 接線規格
l 本模塊繼電器開關輸出端連接線：2.5mm2銅導線
l 485總線連接線：采用超五類線或4芯雙絞線
3． 典型系統連接
該模塊的典型系統連接（僅供參考）如下圖所示。通過485總線與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制（包括場景控制等）、系統管理、以及與其它控制系統聯接等。
六、 功能及操作說明
1、 繼電器開關手動控制
本模塊除接收外部信號進行開關控制外，也可手動控制開關。
通過操作1～12回路繼電器的手動開關，可分別控制1～12回路開、關。
2、 本機設備號
設備ID必須通過“SILO系統控制軟件”設置，設置見軟件說明。
3、 場景
多達128個場景，每個場景由任意回路組合而成。場景必須通過“SILO 系統控制軟件”來設置，設置見軟件說明。
4、 回路開啟和保護延時
回路開啟延時：每個回路可設置開啟延時，即回路啟動后，達到延時值時該回路才有輸出。開啟延時的作用，當同時啟動多個回路時，回路按延時值依次啟動，避免全部啟動時的沖擊大電流。
注：開啟延時值范圍為0.0～25.0秒。
回路保護延時：每個回路可設置保護延時，即當某回路的輸出關斷后，為了保護負載，只有時間達到保護延時值時該回路才能再受控制輸出。
注：保護延時值范圍為00～60分。
開啟延時值、保護延時值必須通過“SILO系統控制軟件”來設置，設置見其說明。
5、 重啟后運行場設置（上電恢復場景設置）
如系統設置為已開的場，本機重啟后，將運行上次關機時開啟的場景。
如系統設置為指定的場，本機重啟后，將運行指定的場景。
設置要通過“SILO系統控制軟件”，設置見其說明。系統默認重啟后不運行場景。
安全使用與維護保養
1. 485總線不能低于16V，否則繼電器不能正常工作。
2. 每回路必須通過合適的斷路器接入AC220V～240V電源。
3. 為了繼電器的安全使用，應注意以下幾點：
l 對于連接阻性負載時，每回路負載電流最大可以達到16A。
l 對于連接感性負載（有高電壓）、連接容性負載（有沖擊電流）時，每回路負載電流最大應小于16A。具體可根據實際負載的功率因數大小，選擇適當?shù)呢?fù)載，功率因數越小，選擇的負載就越小。
l 尤其對于連接低功率因數負載時，如低功率因數節能燈、低功率因數電子鎮流器燈等，因沖擊電流大，為了保護繼電器安全使用，應適當減小負載，以降低沖擊電流。
4. 勿靠近干擾設備。
5. 要建立良好通風散熱環境。
6. 在使用過程中，注意防潮、防震、防塵。
7. 機器出現故障時，請與專業維修人員或本公司聯系。
ST8.16.1智能開關模塊
使用說明書
一、 概述
ST8.16.1智能開關模塊，通訊采用485總線方式，自帶場景控制部分，本身設有繼電器開關手動控制，具有遠程編程和管理功能。
二、 功能特點
1. 8路繼電器開關輸出單元
2. 自帶場景控制器，多達128個場景
3. 每個回路具有燈具保護延時（0-60分鐘）
4. 每個回路具有分批開啟延時（0-25秒）
5. 每個回路繼電器開關可手動控制
6. 具有遠程編程和管理功能
7. 設備重啟可選擇已開的場景或指定的場景
8. 采用485總線方式通訊
9. 標準35mm導軌式安裝結構
三、 主要技術參數
1. 輸入電壓：DC24V
2. 總線耗電：30mA/DC24V
3. 開關回路：8路
4. 每開關回路最大電流：16A
5. 繼電器電氣壽命：大于60000次（阻性負載）
6. 環境條件：
工作溫度0℃~45℃
工作相對濕度20%~90%
儲存溫度-40℃~+55℃
儲存相對濕度10%~93%
7. 外形尺寸：165mm×88mm×66mm
8. 重量：0.5kg
四、 外觀說明
模塊外觀和接線示意圖如下所示：
① 1、2、3、4、5、6、7、8共八路繼電器開關回路輸出端
② 回路指示燈。8個指示燈分別與8個手動開關按鍵一一對應，每個指示燈顯示對應回路的開關狀態。
③ 1、2、3、4、5、6、7、8共八路繼電器手動按鍵，每次按下后，繼電器狀態與當前狀態相反。
④ 電源和異常指示燈，模塊正常工作時，指示燈每秒鐘閃一次（慢閃），出現異常情況時，指示燈每250ms閃一次（快閃）。
⑤ DC+、DATA+、DATA-、COM為485總線接線端
接線端信號定義及與485連線的對應關系為：
DC+（＋24V）→ 棕、橙
DATA+（信號＋）→ 藍、綠
DATA-（ 信號－）→ 藍白、綠白
COM（公共端）→ 棕白、橙白
⑥消防信號接口。DI-、DI+為消防信號輸入接口，DO-、DO+為消防反饋輸出接口。兩個接口都為有源信號，都需要外部接入電源，DI-、DI+只允許直流電壓輸入，范圍為DC5V-30V；DO-、DO+也只允許直流電壓輸入，范圍為DC5V-30V，用于驅動DC12V、DC24V中間繼電器等設備，兩者都切勿接入220V交流信號，以免設備損壞。系統默認消防信號輸入時，觸發所有回路全開，反饋輸出接口接通；消防信號恢復正常時，恢復回路原來狀態,反饋輸出接口斷開；以上信號所觸發的場景都可以編程修改。
五、 安裝連接
1． 安裝條件
安裝位置要通風良好，注意防潮、防震、防塵。
2． 接線規格
l 本模塊繼電器開關輸出端連接線：2.5mm2銅導線
l 485總線連接線：采用超五類線或4芯雙絞線
3． 典型系統連接
該模塊的典型系統連接（僅供參考）如下圖所示。通過485總線與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制（包括場景控制等）、系統管理、以及與其它控制系統聯接等。
六、 功能及操作說明
1、 繼電器開關手動控制
本模塊除接收外部信號進行開關控制外，也可手動控制開關。
通過操作1～8回路繼電器的手動開關，可分別控制1～8回路開、關。
2、 本機設備號
設備ID必須通過“SILO系統控制軟件”設置，設置見軟件說明。
3、 場景
多達128個場景，每個場景由任意回路組合而成。場景必須通過“SILO 系統控制軟件”來設置，設置見軟件說明。
4、 回路開啟和保護延時
回路開啟延時：每個回路可設置開啟延時，即回路啟動后，達到延時值時該回路才有輸出。開啟延時的作用，當同時啟動多個回路時，回路按延時值依次啟動，避免全部啟動時的沖擊大電流。
注：開啟延時值范圍為0.0～25.0秒。
回路保護延時：每個回路可設置保護延時，即當某回路的輸出關斷后，為了保護負載，只有時間達到保護延時值時該回路才能再受控制輸出。
注：保護延時值范圍為00～60分。
開啟延時值、保護延時值必須通過“SILO系統控制軟件”來設置，設置見其說明。
5、 重啟后運行場設置（上電恢復場景設置）
如系統設置為已開的場，本機重啟后，將運行上次關機時開啟的場景。
如系統設置為指定的場，本機重啟后，將運行指定的場景。
設置要通過“SILO系統控制軟件”，設置見其說明。系統默認重啟后不運行場景。
安全使用與維護保養
1. 485總線不能低于16V，否則繼電器不能正常工作。
2. 每回路必須通過合適的斷路器接入AC220V～240V電源。
3. 為了繼電器的安全使用，應注意以下幾點：
l 對于連接阻性負載時，每回路負載電流最大可以達到16A。
l 對于連接感性負載（有高電壓）、連接容性負載（有沖擊電流）時，每回路負載電流最大應小于16A。具體可根據實際負載的功率因數大小，選擇適當?shù)呢?fù)載，功率因數越小，選擇的負載就越小。
l 尤其對于連接低功率因數負載時，如低功率因數節能燈、低功率因數電子鎮流器燈等，因沖擊電流大，為了保護繼電器安全使用，應適當減小負載，以降低沖擊電流。
4. 勿靠近干擾設備。
5. 要建立良好通風散熱環境。
6. 在使用過程中，注意防潮、防震、防塵。
7. 機器出現故障時，請與專業維修人員或本公司聯系。
ST6.16.1智能開關模塊
使用說明書
一、 概述
ST6.16.1智能開關模塊，通訊采用485總線方式，自帶場景控制部分，本身設有繼電器開關手動控制，具有遠程編程和管理功能。
二、 功能特點
1. 6路繼電器開關輸出單元
2. 自帶場景控制器，多達128個場景
3. 每個回路具有燈具保護延時（0-60分鐘）
4. 每個回路具有分批開啟延時（0-25秒）
5. 每個回路繼電器開關可手動控制
6. 具有遠程編程和管理功能
7. 設備重啟可選擇已開的場景或指定的場景
8. 采用485總線方式通訊
9. 標準35mm導軌式安裝結構
三、 主要技術參數
1. 輸入電壓：DC24V
2. 總線耗電：20mA/DC24V
3. 開關回路：6路
4. 每開關回路最大電流：16A
5. 繼電器電氣壽命：大于60000次（阻性負載）
6. 環境條件：
工作溫度0℃~45℃
工作相對濕度20%~90%
儲存溫度-40℃~+55℃
儲存相對濕度10%~93%
7. 外形尺寸：108mm×88mm×66mm
8. 重量：0.4kg
四、 外觀說明

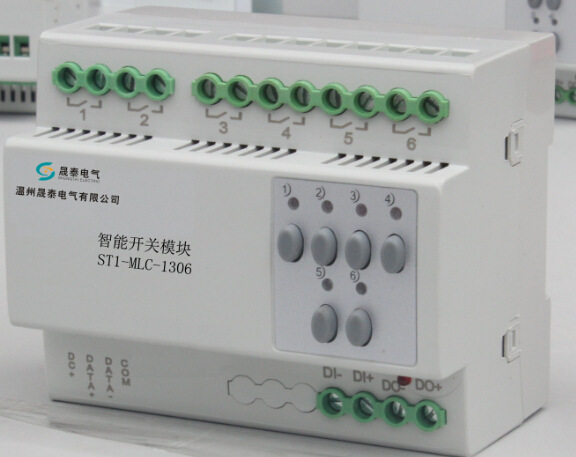

模塊外觀和接線示意圖如下所示：
① 1、2、3、4、5、6共6路繼電器開關回路輸出端
② 回路指示燈。6個指示燈分別與6個手動開關按鍵一一對應，每個指示燈顯示對應回路的開關狀態。
③ 1、2、3、4、5、6共6路繼電器手動按鍵，每次按下后，繼電器狀態與當前狀態相反。
④ 電源和異常指示燈，模塊正常工作時，指示燈每秒鐘閃一次（慢閃），出現異常情況時，指示燈每250ms閃一次（快閃）。
⑤ DC+、DATA+、DATA-、COM為485總線接線端
接線端信號定義及與485連線的對應關系為：
DC+（＋24V）→ 棕、橙
DATA+（信號＋）→ 藍、綠
DATA-（ 信號－）→ 藍白、綠白
COM（公共端）→ 棕白、橙白
⑥消防信號接口。DI-、DI+為消防信號輸入接口，DO-、DO+為消防反饋輸出接口。兩個接口都為有源信號，都需要外部接入電源，DI-、DI+只允許直流電壓輸入，范圍為DC5V-30V；DO-、DO+也只允許直流電壓輸入，范圍為DC5V-30V，用于驅動DC12V、DC24V中間繼電器等設備，兩者都切勿接入220V交流信號，以免設備損壞。系統默認消防信號輸入時，觸發所有回路全開，反饋輸出接口接通；消防信號恢復正常時，恢復回路原來狀態,反饋輸出接口斷開；以上信號所觸發的場景都可以編程修改。
五、 安裝連接
1． 安裝條件
安裝位置要通風良好，注意防潮、防震、防塵。
2． 接線規格
l 本模塊繼電器開關輸出端連接線：2.5mm2銅導線
l 485總線連接線：采用超五類線或4芯雙絞線
3． 典型系統連接
該模塊的典型系統連接（僅供參考）如下圖所示。通過485總線與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制（包括場景控制等）、系統管理、以及與其它控制系統聯接等。
六、 功能及操作說明
1、 繼電器開關手動控制
本模塊除接收外部信號進行開關控制外，也可手動控制開關。
通過操作1～6回路繼電器的手動開關，可分別控制1～6回路開、關。
2、 本機設備號
設備ID必須通過“SILO系統控制軟件”設置，設置見軟件說明。
3、 場景
多達128個場景，每個場景由任意回路組合而成。場景必須通過“SILO 系統控制軟件”來設置，設置見軟件說明。
4、 回路開啟和保護延時
回路開啟延時：每個回路可設置開啟延時，即回路啟動后，達到延時值時該回路才有輸出。開啟延時的作用，當同時啟動多個回路時，回路按延時值依次啟動，避免全部啟動時的沖擊大電流。
注：開啟延時值范圍為0.0～25.0秒。
回路保護延時：每個回路可設置保護延時，即當某回路的輸出關斷后，為了保護負載，只有時間達到保護延時值時該回路才能再受控制輸出。
注：保護延時值范圍為00～60分。
開啟延時值、保護延時值必須通過“SILO系統控制軟件”來設置，設置見其說明。
5、 重啟后運行場設置（上電恢復場景設置）
如系統設置為已開的場，本機重啟后，將運行上次關機時開啟的場景。
如系統設置為指定的場，本機重啟后，將運行指定的場景。
設置要通過“SILO系統控制軟件”，設置見其說明。系統默認重啟后不運行場景。
安全使用與維護保養
1. 485總線不能低于16V，否則繼電器不能正常工作。
2. 每回路必須通過合適的斷路器接入AC220V～240V電源。
3. 為了繼電器的安全使用，應注意以下幾點：
l 對于連接阻性負載時，每回路負載電流最大可以達到16A。
l 對于連接感性負載（有高電壓）、連接容性負載（有沖擊電流）時，每回路負載電流最大應小于16A。具體可根據實際負載的功率因數大小，選擇適當?shù)呢?fù)載，功率因數越小，選擇的負載就越小。
l 尤其對于連接低功率因數負載時，如低功率因數節能燈、低功率因數電子鎮流器燈等，因沖擊電流大，為了保護繼電器安全使用，應適當減小負載，以降低沖擊電流。
4. 勿靠近干擾設備。
5. 要建立良好通風散熱環境。
6. 在使用過程中，注意防潮、防震、防塵。
7. 機器出現故障時，請與專業維修人員或本公司聯系。
TLC3.1.1邏輯定時模塊
使用說明書
一、 概述
邏輯定時模塊，內置場景和定時功能，使總線上的模塊根據預先設好的日期時間，自動運行場景，無需后臺控制軟件，就可以達到自動控制的功能。內置的高精度經緯度定時功能，能自動根據設備所在地的經緯度，計算出每日的日出和日落時間，并觸發相應的場景,此功能特別適合于大樓、室外照明和路燈自動控制等應用場合。
二、 功能特點
1. 具備E-BUS接口
2. 內置128個場景
3. 內置128個定時器
4. 高精度經緯度定時
5. 具有遠程編程和管理功能
6. 網絡時間校對
7. 10M/100M以太網接口
8. 標準35mm導軌式安裝結構
三、 主要技術參數
1. 輸入電壓：DC24V
2. 總線耗電：100mA/DC24V
3. 信號接口：IP信號接口、E-BUS信號接口
4. 環境條件：
工作溫度0℃~45℃
工作相對濕度20%~90%
儲存溫度-40℃~+55℃
儲存相對濕度10%~93%
5. 外形尺寸：110mm×88mm×66mm
6. 重量：0.25kg
四、 外觀說明
① 電源和異常指示燈，模塊正常工作時，指示燈每秒 鐘閃一次（慢閃），出現異 常情況時，指示燈每 250ms閃一次（快閃）。
② RJ45網絡接口，通過超五類網線與電腦直連或與路由器連接。
③ DC+、DATA+、DATA-、COM為485總線接線端
接線端信號定義及與485連線的對應關系為：
DC+（＋24V）→ 棕、橙
DATA+（信號＋）→ 藍、綠
DATA-（ 信號－）→ 藍白、綠白
COM（公共端）→ 棕白、橙白
五、 安裝連接
1． 安裝條件
安裝位置要通風良好，注意防潮、防震、防塵。
2． 接線規格
l RJ45連接線：采用超五類線
l 485總線連接線：采用超五類線
3． 典型系統連接
該模塊的典型系統連接（僅供參考）如下圖示。
與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制（包括場景控制等）、系統管理、以及與其它控制系統聯接等。
六、 功能及操作說明
模塊默認的IP：，掩碼：，網關：。場景設置和定時功能設置、網絡授時等功能設置，需要將模塊通過其網絡接口，連接到電腦或無線終端，通過控制軟件，進行設置。
安全使用與維護保養
1. 使用前詳細閱讀所有說明。
2. 勿靠近干擾設備。
3. 要建立良好通風散熱環境。
4. 在使用過程中，注意防潮、防震、防塵。
5. 機器出現故障時，請與專業維修人員或本公司聯系。
TPW24.5.1使用說明書
TPW24.5.1系統電源模塊，使用35mm標準道軌式安裝。 交流220V輸入，24VDC輸出。該電源模塊支持雙電源供電，具有冗余功能。同時每個電源模塊具有一個繼電器輸出，可用來檢測電源模塊的好壞。
一、技術參數
工作電壓
220VAC±10%
輸出電壓
24VDC，50W
工作溫度
0℃－45℃
相對濕度
20%－90%
繼電器輸出
1A，用來檢測電源模塊的好壞
二、安裝說明
1、35MM導軌安裝。
2、繼電器輸出：當有24V直流電壓輸出時，繼電器輸出閉合，無24VDC輸出時，繼電器輸出斷開。該繼電器輸出可用來檢測電源模塊好壞。
三、功能說明
LED紅色運行指示燈，模塊有24VDC輸出時，運行指示燈為紅色常亮，繼電器輸出閉合；如沒有24VDC輸出時，運行指示燈不亮，繼電器輸出斷開；如外接電源短路時，運行指示燈會閃爍告警。
四、接線說明
DC+：
5.08插拔端子
DC24V輸出正
COM：
5.08插拔端子
DC24V輸出負
L
7.62插拔端子
220VAC火線輸入
N
7.62插拔端子
零線輸入
G
7.62固定端子
地線輸入
DO+
7.62固定端子
繼電器輸出端
DO-
7.62固定端子
繼電器輸出端
五、接線步驟
第一步： 220VAC接交流輸入端，G接大地。
第二步： DC+和COM接其他模塊電源輸入端。
第三步： DO+，DO-接通用模塊的DI輸入端，用來檢測電源模塊的好壞。
下圖為模塊接線示意圖：
雙電源供電連接方法
DC+ DC+
COM COM
......................
六、注意事項
1、 電源模塊的最大負載是50W，注意其所帶模塊的總負載不能大于50W。
2、 電源線用固定的顏色，防止接錯，需要仔細檢查。
3、 該電源模塊支持雙電源供電，當一個模塊損壞時，可以保證由另一個模塊繼續供電。
4、 繼電器輸出端可以用來檢測電源模塊的好壞，接入監控系統中。
ST4.16.1智能開關模塊
使用說明書
一、 概述
ST4.16.1智能開關模塊，通訊采用485總線方式，自帶場景控制部分，本身設有繼電器開關手動控制，具有遠程編程和管理功能。
二、 功能特點
1. 4路繼電器開關輸出單元
2. 自帶場景控制器，多達128個場景
3. 每個回路具有燈具保護延時（0-60分鐘）
4. 每個回路具有分批開啟延時（0-25秒）
5. 每個回路繼電器開關可手動控制
6. 具有遠程編程和管理功能
7. 設備重啟可選擇已開的場景或指定的場景
8. 采用485總線方式通訊
9. 標準35mm導軌式安裝結構
三、 主要技術參數
1. 輸入電壓：DC24V
2. 總線耗電：15mA/DC24V
3. 開關回路：4路
4. 每開關回路最大電流：16A
5. 繼電器電氣壽命：大于60000次（阻性負載）
6. 環境條件：
工作溫度0℃~45℃
工作相對濕度20%~90%
儲存溫度-40℃~+55℃
儲存相對濕度10%~93%
7. 外形尺寸：108mm×88mm×66mm
8. 重量：0.3kg
四、 外觀說明
模塊外觀和接線示意圖如下所示：
① 1、2、3、4四路繼電器開關回路輸出端
② 回路指示燈。4個指示燈分別與4個手動開關按鍵一一對應，每個指示燈顯示對應回路的開關狀態。
③ 1、2、3、4四路繼電器手動按鍵，每次按下后，繼電器狀態與當前狀態相反。
④ 電源和異常指示燈，模塊正常工作時，指示燈每秒鐘閃一次（慢閃），出現異常情況時，指示燈每250ms閃一次（快閃）。
⑤ DC+、DATA+、DATA-、COM為485總線接線端
接線端信號定義及與485連線的對應關系為：
DC+（＋24V）→ 棕、橙
DATA+（信號＋）→ 藍、綠
DATA-（ 信號－）→ 藍白、綠白
COM（公共端）→ 棕白、橙白
⑥消防信號接口。DI-、DI+為消防信號輸入接口，DO-、DO+為消防反饋輸出接口。兩個接口都為有源信號，都需要外部接入電源，DI-、DI+只允許直流電壓輸入，范圍為DC5V-30V；DO-、DO+也只允許直流電壓輸入，范圍為DC5V-30V，用于驅動DC12V、DC24V中間繼電器等設備，兩者都切勿接入220V交流信號，以免設備損壞。系統默認消防信號輸入時，觸發所有回路全開，反饋輸出接口接通；消防信號恢復正常時，恢復回路原來狀態,反饋輸出接口斷開；以上信號所觸發的場景都可以編程修改。
五、 安裝連接
1． 安裝條件
安裝位置要通風良好，注意防潮、防震、防塵。
2． 接線規格
l 本模塊繼電器開關輸出端連接線：2.5mm2銅導線
l 485總線連接線：采用超五類線或4芯雙絞線
3． 典型系統連接
該模塊的典型系統連接（僅供參考）如下圖所示。通過485總線與控制面板、系統管理服務器等連接可實現設備開關控制、照明控制（包括場景控制等）、系統管理、以及與其它控制系統聯接等。
六、 功能及操作說明
1、 繼電器開關手動控制
本模塊除接收外部信號進行開關控制外，也可手動控制開關。
通過操作1～4回路繼電器的手動開關，可分別控制1～4回路開、關。
2、 本機設備號
設備ID必須通過“SILO系統控制軟件”設置，設置見軟件說明。
3、 場景
多達128個場景，每個場景由任意回路組合而成。場景必須通過“SILO 系統控制軟件”來設置，設置見軟件說明。
4、 回路開啟和保護延時
回路開啟延時：每個回路可設置開啟延時，即回路啟動后，達到延時值時該回路才有輸出。開啟延時的作用，當同時啟動多個回路時，回路按延時值依次啟動，避免全部啟動時的沖擊大電流。
注：開啟延時值范圍為0.0～25.0秒。
回路保護延時：每個回路可設置保護延時，即當某回路的輸出關斷后，為了保護負載，只有時間達到保護延時值時該回路才能再受控制輸出。
注：保護延時值范圍為00～60分。
開啟延時值、保護延時值必須通過“SILO系統控制軟件”來設置，設置見其說明。
5、 重啟后運行場設置（上電恢復場景設置）
如系統設置為已開的場，本機重啟后，將運行上次關機時開啟的場景。
如系統設置為指定的場，本機重啟后，將運行指定的場景。
設置要通過“SILO系統控制軟件”，設置見其說明。系統默認重啟后不運行場景。
安全使用與維護保養
1. 485總線不能低于16V，否則繼電器不能正常工作。
2. 每回路必須通過合適的斷路器接入AC220V～240V電源。
3. 為了繼電器的安全使用，應注意以下幾點：
l 對于連接阻性負載時，每回路負載電流最大可以達到16A。
l 對于連接感性負載（有高電壓）、連接容性負載（有沖擊電流）時，每回路負載電流最大應小于16A。具體可根據實際負載的功率因數大小，選擇適當?shù)呢?fù)載，功率因數越小，選擇的負載就越小。
l 尤其對于連接低功率因數負載時，如低功率因數節能燈、低功率因數電子鎮流器燈等，因沖擊電流大，為了保護繼電器安全使用，應適當減小負載，以降低沖擊電流。
4. 勿靠近干擾設備。
5. 要建立良好通風散熱環境。
6. 在使用過程中，注意防潮、防震、防塵。
7. 機器出現故障時，請與專業維修人員或本公司聯系。
