功率 | 1.5 |
---|---|
額定電壓 | 220 |
適用電機 | 伺服電機 |
產品認證 | ISO9001 |

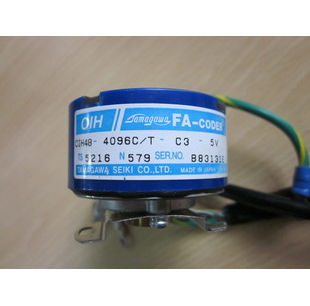

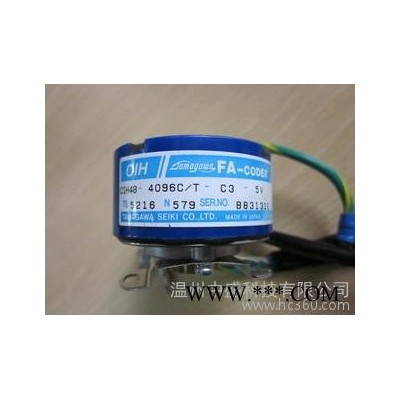

品牌 | 多摩川Tamagawa |

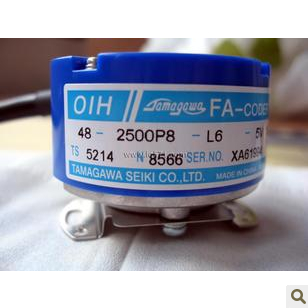

型號 | TS5214N8566 |
品牌: 多么川
型號: TS5214N8566
顏色分類: 藍色
售后服務 : 長達18個月保修期
用戶在符合產品運輸、儲存、安裝、調試、維修及遵守使用規程的條件下,自本公司發貨之日起(依發貨憑證為據)18個月內,凡電動機因制造質量不良而發生損壞或不能正常使用時,本公司負責免費修理。

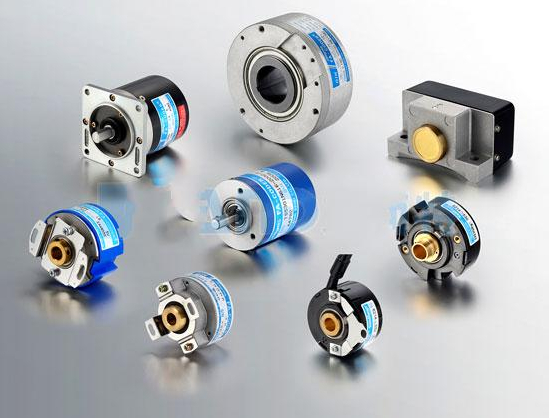

選用日本多摩川高精度編碼器;精度高、響應快。
(其他品牌多數采用國內編碼器)

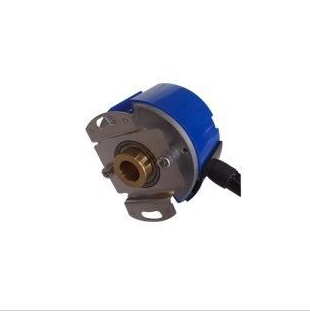

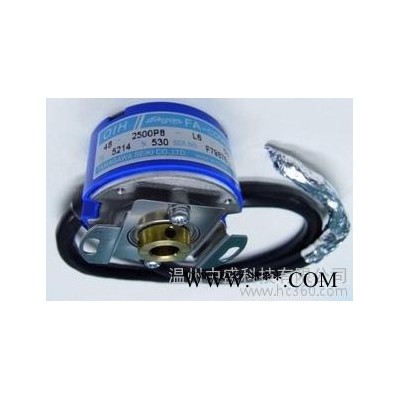

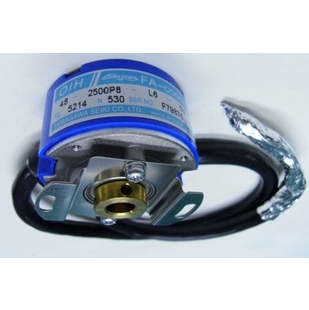

OIH48 安裝指導說明
OIH48 的安裝,請根據多摩川圖紙:
安裝時彈片圖紙根據:
A:必須要雙彈簧片同時安裝。
B:建議使用內六角螺絲釘。
C:建議使用拐棍扳手
注明:以上安裝彈片也可使用普通的螺絲釘,但安裝時用改錐時,要注意不要用力在編碼器軸承及彈片上。
D:安裝前
內六角螺釘要擰出 |
編碼器軸上M3的2件,內六角螺釘要擰出來,擰松,必免附入健時,由于內六角過緊,而造成編碼器安裝入電機軸時推不進去。
E.安裝內六角時,按0.9N。m的止推扭力擰緊內軸上下2件內六角螺釘。
注:A:2件內六角螺絲釘一定要擰緊,擰松了,以后電機震動時,電機的內六角會松動,以造成編碼器Z 相偏差。
B:也可考慮在電機軸上洗一,到兩個平槽,編碼器內六角擰在平槽上,以后會更加平穩。
C:操作中擰內六角的扭力太大,有可能損壞軸承。
D: 安裝螺絲膠,一般來說按標準扭力頂緊內六角后,編碼器在震動時,不會再有松動。但如保險,也可以考慮使用一定的螺絲膠。建議如下:
日本使用膠水:或相同類型的即可:
Three bond 1401C.
日本三?。?
1401C
