| 功率 | 0 |
|---|---|
| 品牌 | 中盛科技 |
| 型號 | 130JST-07525LGB |
| 額定電壓： | AC三相（或單相220）（V） | 額定功率： | 1.88KW |
| 型號： | 130JST-07525LGB抱閘帶剎車 | 品牌： | 中盛科技 |
| 產品類型： | 永磁同步電動機 | 極數： | 4極 |
| 產品認證： | ISO9001 | 額定轉速： | 2500（rpm） |
| 應用范圍： | 自動化設備 |
溫州中盛科技有限公司自主開發及制造的JST系列正弦波型交流永磁同步伺服電動機，具有高轉矩慣性比、低速性能好、過載能力強、響應快速、定位精確等特點，能廣泛滿足機床數控及其他多種自動化機械的要求，適用于各種需要精確定位、精密控制的場合。
高穩定性：采用高性能、高磁能積的稀土永磁材料，耐溫度高、工作運行穩定。高效節能：電機采用有限元分析法磁路優化設計，功率密度大，效率高，節能環保。長壽命、低噪音：電機結構設計新穎，電機機殼帶風槽設計，增大散熱面積，延長電機壽命；選用進口NSK高精度軸承，降低噪音。高精度，高響應：電機選用多摩川高分辨率光電編碼器，使電機控制精度達到0.036度以上，滿足高精度控制要求；電機轉子特殊處理，提高響應速度
二 產品的儲存、運輸
2.1儲存
2.1.1電動機儲存場所的環境溫度應為-20℃～+55℃。
2.1.2電動機儲存場所保持干燥清潔通風良好的庫房?jī)?nèi)，空氣中不得含有腐蝕性氣體。
2.1.3電動機儲存場所相對濕度不大于20%-95%間。
三 工作運行條件
3.1海拔高度不超過1000m。當海拔高度超過1000m時，需考慮到因空氣冷卻效果減弱對部分性能指標的影響。
3.2環境溫度在-10℃～+40℃的范圍內。
3.3空氣相對濕度≤90﹪（無凝露）
3.4 AC穩態電壓值為：（0.85～1.1）×額定電壓值。
五電動機型號說明
示例：110JST-04025LG2BA5J
110JST–04025LG□BA□J□X＊＊
1 2 3 4 5 6 7 8 9 10 11
序號 | 代碼 | 定義 | 說明 |
1 | 110 | 機座號 | 電機外形尺寸：80=80×80 110=110×110 130=130×130 |
2 | JST | 電機類型 | 交流伺服同步電動機 |
3 | 040 | 額定轉矩 | 用三位數字表示，其值為三位數字×10-1，單位為N·m 如040×10-1= 4.0N·m |
4 | 25 | 額定轉速 | 10——1000r/min 15——1500r/min 20——2000r/min 25——2500r/min 30——3000r/min |
5 | L | 最高轉速 | ...J-2000 K-2500 L-3000 M-3500 N-4000 R-6000... |
6 | G□ | 反饋元件型號 | G□光電編碼器：G增量式2500p/r G2增量式5000p/r G3增量式分體2500p/r G4絕對式17bit X□旋轉變壓器C□磁速度傳感器 W□ 位置傳感器 |
7 | B | 失電制動器（抱閘） | 無——無、B——有 注：失電制動器的工作電源為DC（0.9～1.1）×24V，接口為三針插座，1、2腳為電源（不分極性），3腳為接地。當電源接通時，失電制動器不制動，當電源斷開時制動工作。失電制動器動作時間≤0.1S。 |
8 | A□ | 安裝模式 | A5或無法蘭安裝 A3底腳安裝 A35底腳法蘭安裝 |
9 | J□ | 軸伸結構 | 無標準光軸J 1雙圓頭標準鍵槽J2單圓頭標準鍵槽 |
10 | X | 出線方式 | 無——工業航空插座式 X線纜直插式 |
11 | ＊＊ |
| 客戶特殊定制 |
六 電動機主要技術參數
110JST系列 、130JST系列電動機的主要技術參數
型號 項目 | 110JST- 04025LG | 110JST- 06025LG | 130JST- 05025LG | 130JST- 06025LG | 130JST- 07525LG | 130JST- 10025LG | |
額定功率 （KW） | 1.0 | 1.5 | 1.3 | 1.5 | 1.9 | 2.5 | |
極對數 | 4 | ||||||
驅動單元輸入電（V） | AC三相（或單相220） | AC三相220 | |||||
額定電流 （A） | 4.5 | 7 | 5 | 6 | 7.5 | 10 | |
零速轉矩 （N·m） | 4 | 6 | 5 | 6 | 7.5 | 10 | |
額定轉矩 （N·m） | 4 | 6 | 5 | 6 | 7.5 | 10 | |
最大轉矩 （N·m） | 12 | 18 | 15 | 18 | 22.5 | 30 | |
額定轉速 （r/min） | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | |
最高轉速 （r/min） | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | |
轉動慣量 (kg·㎡) | 0.68×10-3 | 0.98×10-3 | 1.10×10-3 | 1.33×10-3 | 1.85×10-3 | 2.42×10-3 | |
重量 (kg) | 6.1 | 7.9 | 6.5 | 7.2 | 8.1 | 9.7 | |
絕緣等級 | B(GB755-2008) | ||||||
振動等級 | R(GB10068-2008) | ||||||
防護等級 | IP65 (GB4208-2008/IEC 60529: 2001, GB/T4942.1-2006) | ||||||
安裝型式 | IMB5(凸緣安裝)（GB/T997-2008/IEC60034-7:2001） | ||||||
工作制 | S1（連續工作制）（GB755-2008） | ||||||
編碼器線數 (p/r) | 增量式2500（標準配置） | ||||||
失電制動器 | DC24V、6N·m 相應電動機重量增加1.6kg | DC24V、12N·m 相應電動機重量增加2.9kg | |||||

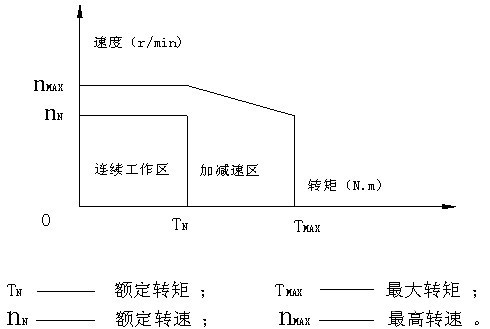

七 電動機機械特性

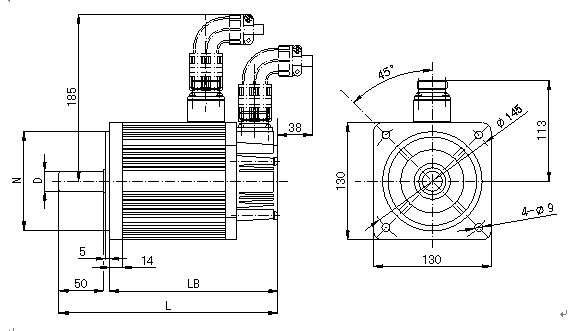

八電機外形及安裝尺寸
130JST系列電動機外形安裝尺寸
九 電動機與驅動單元的連接

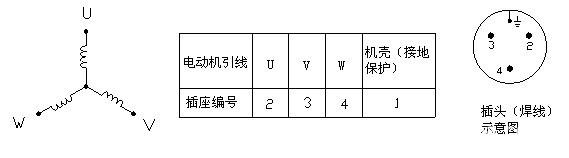

7.1電動機的三相繞組U 、V、 W 和機殼（保護地）通過一個4芯接插件插頭引出，其對應關系如下圖表。U 、V 、W 、機殼（保護接地）分別接驅動單元的主回路 U 、V 、W 、PE（保護接地）端子。

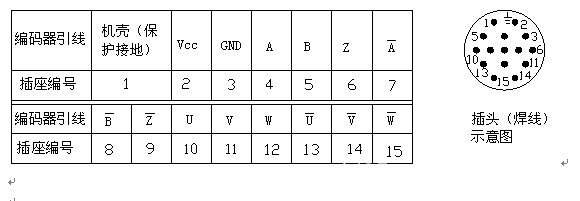

7.2光電編碼器通過一個15芯接插件插頭引出，其對應關系如下圖表。引出線按驅動單元要求連接到驅動單元反饋信號CN2的插頭上。
用戶在符合產品運輸、儲存、安裝、調試、維修及遵守使用規程的條件下，自本公司發貨之日起（依發貨憑證為據）18個月內，凡電動機因制造質量不良而發生損壞或不能正常使用時，本公司負責免費修理。
聯系人：陳國琴
聯系電話：15257771461
公司網址：www.wz-zskj.com
