| 類型 | 高速沖床 |
|---|---|
| 動力類型 | 氣動 |
| 公稱壓力 | 50（kn） |
| 滑塊行程 | 100（mm） |
| 控制形式 | 人工 |
| 模柄孔尺寸 | 20（φmm*mm） |
| 布局形式 | 立式 |
| 適用范圍 | 通用 |
| 適用行業 | 通用 |
| 行程次數 | 200 |
| 作用對象材質 | 通用 |
| 產品類型 | 全新 |
| 是否庫存 | 否 |
| 售后服務 | 免費保修一年，終身維護 |
| 加工定制 | 是 |
| 品牌 | 上金 |
| 型號 | JBS-5YZ |
一、產品特點：
1、以壓縮空氣為動力源，效率高且容易操作，可減少勞動力，可適用于人工操作、自動化流水線一體化作業；
2、結構簡單、操作方便、價格便宜、性能優越，沒有油壓系統和電動待機時所產生的噪音，可節省電力消耗降低生產成本，具有很高的性價比；
3、出力容易調整，只需調整氣壓壓力**可調達所需壓力，成品率高。配有抗轉動的導向棒、導向板，精度高，能適應高速精密沖載；
4、可根據不同的產品或模具，調整高度、速度、行程、壓力大小和沖壓時間；
5、可選用雙手控制按鈕或腳踏開關，可增加保護裝置、加熱模具、溫度控制及壓力傳感器，操縱裝置和預控裝置符合安全標準，確保操作人員的人身安全。
6、采用微電腦控制系統，可選擇手動、半自動、全自動操作，另可增加控制裝置。
二、設計特點
1、四柱型操作方便;
2、只需要單相AC220V電源及氣源
3、利用氣壓轉油壓增壓原理，可以達到油壓機一樣的高壓出力
4、能耗小，無噪音，操作方便，安全性高；
5、本機適用于沖孔，鉚合，打印，切斷，壓入等。
三、適用范圍
適合電子、電器、儀器、儀表、照相機、鐘表、首飾、小五金及服裝、鞋帽業；
四、可加工材料
可對薄板、條料、卷材進行剪切、沖孔、落料、成型、彎曲、鉚合等工序；適合有色金屬，塑料件的加工。
五、技術參數
| 型號Model | JBS-5YZ | 備注Note |
| 公稱力（kN) | 50 | |
| 氣缸缸徑 | 80 | |
| 氣缸行程 | 100 | |
| 增壓行程 | 20 | |
| 氣壓(Mpa) | 0.4～0.8 | |
| 電壓(V) | 220 | |
| 電流(mA） | 50 | |
| **大耗氣量/次（L) | 4.06 | |
| 保壓時間 | 0.1～99.9 | |
| 使用溫度(.C) | -20～55 | |
| 柱間距離 | 380 | |
| **大封閉高度 | 315 | |
| 工作臺尺寸 | 300×380 | |
| 工作臺厚度 | 40 | |
| 模柄孔尺寸 | Φ20 | |
| 外形尺寸 | 500×380×1200 | |
| 機床重量 | 200 | |
| 使用壓力（產生增壓壓力） | 理論推出力 | |
| 0.4Mpa(8Mpa) | 40.19kN(4101kgf) | |
| 0.5Mpa(10Mpa) | 50.24kN(5126kgf) | |
| 0.6Mpa(12Mpa) | 60.29kN(6152kgf) | |
| 0.8Mpa(14Mpa) | 70.34kN(7177kgf) |
六、微電腦控制系統使用說明
1.接通電源，控制器出廠時已經調節時間，段數1時間為下壓延時時間其他段數時間和為回復時間
2.如需設置控制時間按“編輯”鍵2.5秒以上，聽到“嘀”的聲音后，段數1在閃爍，利用“△(+)”或“▽(-)”鍵調節下壓延時時間，繼續按動“編輯”鍵，分別（設置2,3,4）段數，如其他段數未編輯完，段數仍在閃爍，此時按動操縱開關機器不工作，直至返回段1，此時按動操縱開關機器可以工作。按動“功能選擇”鍵，手動、半自動、全自動或調試的指示燈會依次亮起即代表機器的工作狀態。選擇手動時可以回復時間設為0，按動操縱開關工作一次，選擇半自動或全自動時必須要有回復時間，否則氣缸下壓不會回復，選擇半自動工作時，按操縱開關機器全自動工作，松開開關機器停止工作，全自動工作時按動操縱開關機器全自動工作，按“急停”鍵機器停止工作，調試時不受影響，按動操縱開關機器下壓，松開按動操縱開關沖頭回位。
3.在全自動工作時按下“急停”鍵機器停止工作。長按“計數清零”鍵2.5秒以上，計數器將清零。工作結束時長按電源鍵2.5秒以上關閉電源，斷開電源。

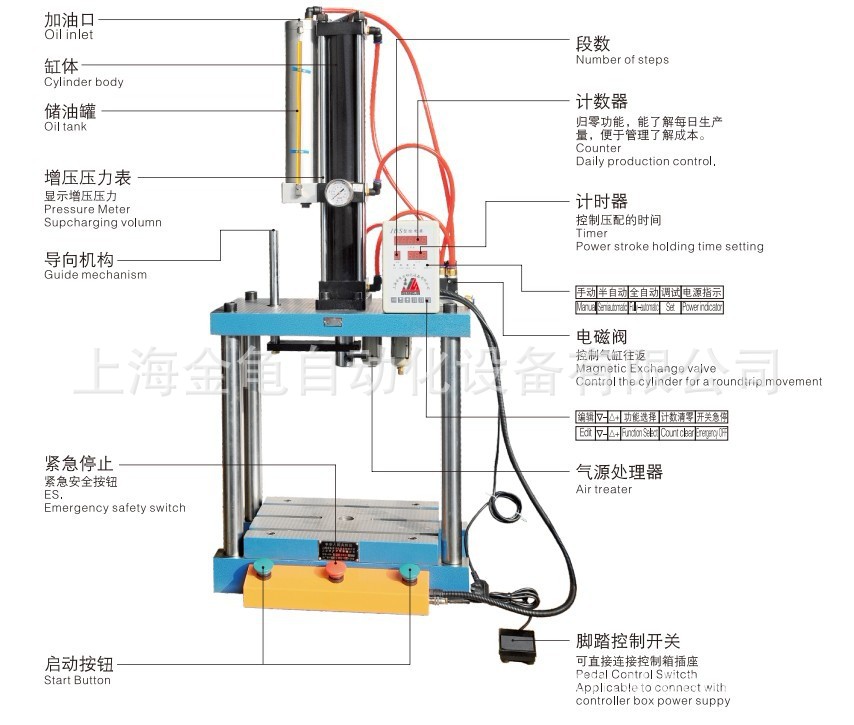

七、機器外觀

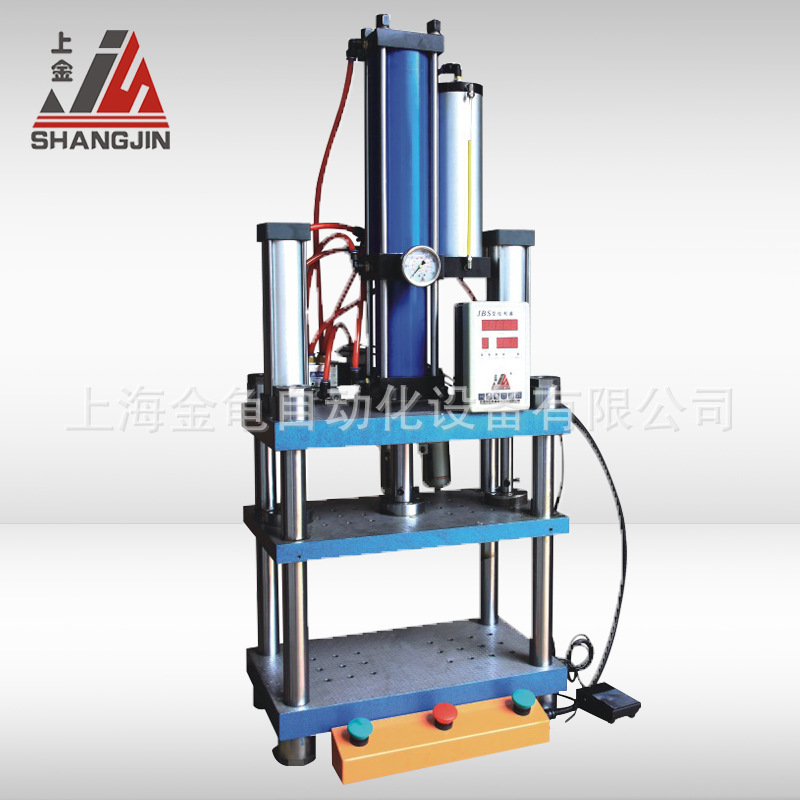

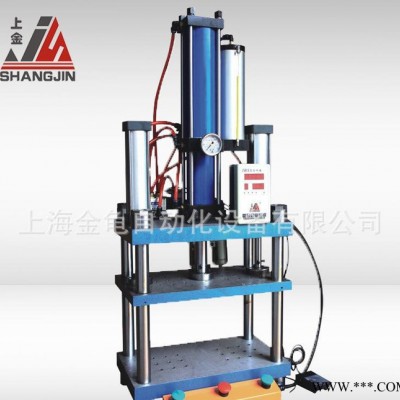

如圖所示:此款機型，沖壓力可在左側調壓閥調節，帶沖壓計數功能，輕松計算工件數量，并有自動沖壓、半自動沖壓和手動沖壓三種控制方式：
七、保養與維護
操作及維護重點：
1、機器定位后，接上氣源時，請先將使用之配管清潔，除去其中之水份及砂塵。
2、出力之調整可由三點組合這減壓閥調節之增壓高壓出力可由空氣減壓閥調整。
3、空氣過濾器所使用之潤滑油請使用ISOVG-68#抗磨液壓油，在使用時請觀察油霧器滴油數將滴油量調整到合適油數位置，另請注意其排水功能是否良好，如失效請與我司售后部聯系更換事宜。
4、在選型時，實際出力約為理論出力的80%，并需考慮廠內空氣壓源所能提供的壓力值綜合計算其大小。
5、空油壓床所使用的液壓油ISOVG-68#，若液壓油有乳化現象或缸動作次數達到50萬次以上及缸使用時間達到半年以上的請更換搞磨液壓油
6、下班停機時，應將機床手拉閥拉開將壓力釋放。
