| 繞組形式 | 自耦 |
|---|---|
| 鐵心形式 | 環形 |
| 電壓比 | 380-430 |
| 電源相數 | 單相 |
| 額定功率 | 40KW |
| 冷卻方式 | 油浸自冷式 |
| 頻率特性 | 低頻 |
| 外形結構 | 立式 |
| 鐵心形狀 | 環型 |
| 冷卻形式 | 干式 |
| 防潮方式 | 灌封式 |
| 效率(η) | 80% |
| 品牌 | 上海朗歌 |

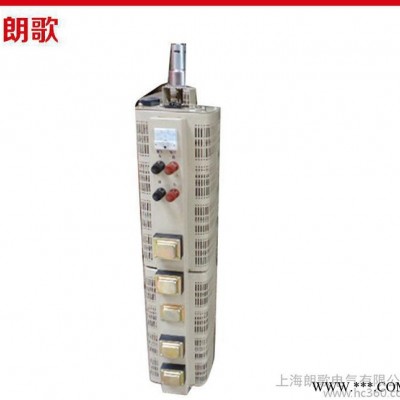

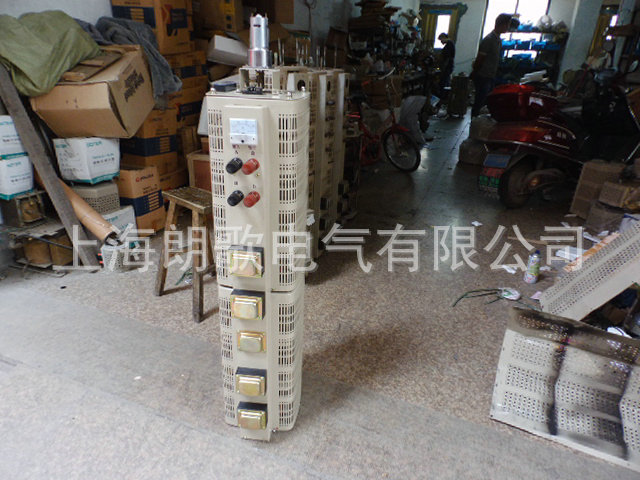

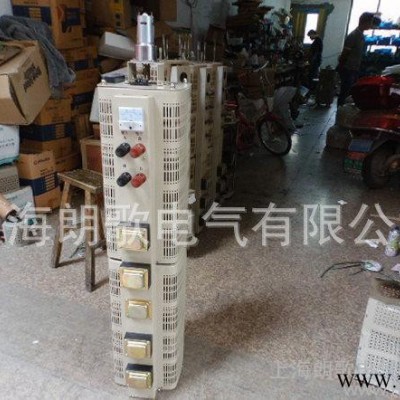

| 型號 | TDGC2-40K |
……………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………
溫馨提示
產品價格、參數等僅供參考，詳情請來電或旺旺咨詢！
為保證您順利采購，請您在下單前與我們聯系溝通！謝謝配合！
一、概述
調壓器系列,為機電工業第十四批節能產品.用在調壓、控溫、調速、調光、功率控制等場所,使用范圍十分廣泛.TDGC2-J、TSGC2-J產品外形呈六角形,屬老形產品;TDGC2、TSGC2外形呈四角形,美觀大方，屬新形產品。
二、適用范圍
化工、冶金、儀器儀表、機械制造、輕工工業、公用設備、家用電器。
三、技術性能
輸入電壓 | 單相220V±10%,三相380±10% |
輸出電壓 | 單相0-250V±10%,三相0-430V±10% |
工作頻率 | 50Hz/60Hz |
效率 | >90% |
波形失真 | 無附加波形失真 |
電氣強度 | 1500V/1min |
絕緣電阻 | 單相＞5M ，三相＞2M |
TDGC2、TSGC2系列接觸調壓器
| 型號規格 | 最大輸 出容量 | 相數 | 額定輸 入電壓 | 額定輸 出電壓 | 最大輸 出電流 | 產品外形尺寸 （寬×深×高） | 凈重 | 每臺包裝尺寸 （寬×深×高） | 毛重 |
| TDGC2-0.2 | 0.2 | 1 | 220V | 0-250V | 0.8 | 108×125×132 | 2.1 | 162×142×144 | 2.3 |
| TDGC2-0.5 | 0.5 | 2 | 130×140×135 | 3.2 | 170×190×170 | 3.4 | |||
| TDGC2-1 | 1.0 | 4 | 180×200×170 | 5.9 | 210×240×215 | 6.2 | |||
| TDGC2-2 | 2.0 | 8 | 205×230×180 | 8.2 | 235×250×215 | 8.5 | |||
| TDGC2-3 | 3.0 | 12 | 205×230×205 | 10.8 | 240×265×260 | 11.1 | |||
| TDGC2-5 | 5.0 | 20 | 245×300×255 | 17.0 | 265×330×280 | 17.6 | |||
| TDGC2-10 | 10.0 | 40 | 235×310×440 | 33.1 | 330×390×550 | 41.0 | |||
| TDGC2-15 | 15.0 | 60 | 235×310×640 | 54.1 | 350×410×750 | 63.1 | |||
| TSGC2-1.5 | 1.5 | 3 | 380V | 0-430V | 2 | 130×160×340 | 9.5 | 210×235×430 | 12.0 |
| TSGC2-3 | 3.0 | 4 | 175×235×435 | 17.5 | 255×320×520 | 23.0 | |||
| TSGC2-6 | 6.0 | 8 | 197×260×445 | 24.3 | 290×330×520 | 28.6 | |||
| TSGC2-9 | 9.0 | 12 | 205×260×480 | 32.7 | 290×340×585 | 37.7 | |||
| TSGC2-15 | 15.0 | 20 | 235×310×640 | 51.5 | 390×330×670 | 59 |
TDGC、TSGC系列接觸調壓器
| 型號規格 | 最大輸 出容量 | 相數 | 額定輸 入電壓 | 額定輸 出電壓 | 最大輸 出電流 | 產品外形尺寸 （寬×深×高） | 凈重 | 每臺包裝尺寸 （寬×深×高） | 毛重 |
| TDGC-0.5 | 0.5 | 1 | 220V | 0-250V | 2 | 130×150×175 | 4.1 | 140×157×205 | 4.5 |
| TDGC-1 | 1.0 | 4 | 185×200×215 | 6.1 | 180×200×250 | 6.4 | |||
| TDGC-2 | 2.0 | 8 | 230×290×215 | 9.2 | 210×240×250 | 9.6 | |||
| TDGC-3 | 3.0 | 12 | 230×270±215 | 13.0 | 270×235×250 | 13.4 | |||
| TDGC-5 | 5.0 | 20 | 345×390±260 | 26.2 | 370×360×335 | 27.5 | |||
| TDGC-7 | 7.0 | 28 | 345×390±260 | 28.5 | 370×360×335 | 29.5 | |||
| TDGC-10 | 10.0 | 40 | 345×390×420 | 48.5 | 420×425×500 | 58.0 | |||
| TDGC-15 | 15.0 | 60 | 345×430×570 | 71.5 | 435×435×690 | 82.5 | |||
| TDGC-20 | 20.0 | 80 | 345×440×570 | 76.0 | 435×435×690 | 87.0 | |||
| TDGC-30 | 30.0 | 120 | 345×440×1090 | 140 | 450×460×1165 | 155 | |||
| TDGC-3 | 3.0 | 3 | 380V | 0-430V | 4 | 185×205×510 | 21.3 | 210×230×570 | 24.5 |
| TSGC-6 | 6.0 | 8 | 235×240×510 | 32.2 | 580×280×570 | 36.2 | |||
| TSGC-9 | 9.0 | 12 | 265×270×510 | 42.5 | 285×330×590 | 47.5 | |||
| TSGC-15 | 15.0 | 20 | 345×430×570 | 68.0 | 435×435×640 | 79 | |||
| TSGC-20 | 20.2 | 27 | 345×430×570 | 76.5 | 435×435×640 | 87.5 | |||
| TSGC-30 | 30.0 | 40 | 245×440×1050 | 136 | 440×440×1165 | 149 | |||
| TSGC-45 | 45.0 | 60 | 345×450×1050 | 158 | 450×460×1165 | 173 |
