一、概述

      鎧裝熱電偶是溫度測量中應用最廣泛的溫度器件，他的主要特點就是測吻范圍寬，性能比較穩定，同時結構簡單，動態響應好，更能夠遠傳4-20mA電信號，便于自動控制和集中控制。熱電偶的測溫原理是基于熱電效應。將兩種不同的導體或半導體連接成閉合回路，當兩個接點處的溫度不同時，回路中將產生熱電勢，這種現象稱為熱電效應，又稱為塞貝克效應。閉合回路中產生的熱電勢有兩種電勢組成；溫差電勢和接觸電勢。溫差電勢是指同一導體的兩端因溫度不同而產生的電勢，不同的導體具有不同的電子密度，所以他們產生的電勢也不相同，而接觸電勢顧名思義就是指兩種不同的導體相接觸時，因為他們的電子密度不同所以產生一定的電子擴散，當他們達到一定的平衡后所形成的電勢，接觸電勢的大小取決于兩種不同導體的材料性質以及他們接觸點的溫度。

   鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等優點，鎧裝熱電偶與裝配式熱電偶一樣，作為測量溫度的傳感器，通常鎧裝熱電偶和顯示儀表、記錄儀和電子調節器 配套使用，同時，鎧裝熱電偶亦可以作為裝配式熱電偶的感溫元件。鎧裝熱電偶可以直接測量各種生產過程中從0℃～1100℃范圍內的液體、蒸汽和氣體介質以及固體表面的溫度。通過對鎧裝熱電偶各項參數及特征的介紹，大家應該對此有了更深層的了解。熱電偶是需要根據實際情況和要求來選取的，并非通用的，選擇最適宜的產品才能給生產帶來有益的 效果，否則只會徒增煩惱，給質量帶來不必要的困擾。

    鎧裝熱電偶一般可以測量0～1300℃范圍內的氣體、液體和蒸汽及固體表面或內部溫度，可以配套數字儀表、記錄調節儀表、PLC、數據采集器或計算機使用，作為新一代的溫度傳 感器，它可廣泛用于冶金、石油、化工、電力、輕工、紡織、食品、國防及科研等各部門。

二、產品結構

鎧裝熱電偶和鎧裝熱電阻材料是由熱電極（導線）氧化鎂絕緣物和1Cr18Ni9Ti不銹鋼管等經多次拉制形成。

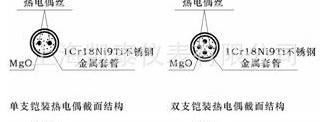

1、鎧裝熱電偶材料結構形式

2、測量端結構形式

鎧熱電偶的測量端分絕緣式和接殼式兩種

四、安裝固定形式

固定裝置是供用戶安裝用。除無固定裝置產品外，鎧裝電偶、電阻有：固定卡套式，可動卡套式，固定法蘭式，可動法蘭式四種結構形式。固定卡套式是供用戶一次性固定使用，可動卡套式用戶可多次固定。

1、卡套螺紋接頭

2、卡套法蘭盤

五、安裝自由端（接線盒）形式

接線盒供連接熱電偶的自由端和顯示儀表之用。目前有簡易式、防水式、手柄式、接插式、補償導線式（延長導線式）等多種結構形式。

1、簡易式

2、補償導線式（延長導線式）

3、防水式

4、防噴式

5、手柄式


6、接插式

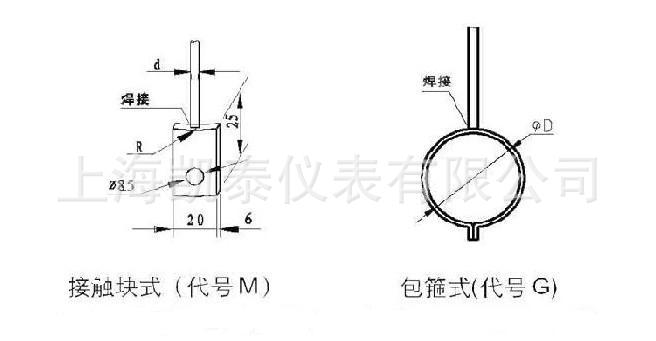

附加裝置形式

三、型號及規格

訂貨需知：

1.注明熱電偶型號、分度號、使用溫度范圍、精度等級。

2.熱電偶保護管直徑、長度（插入深度）、材質等。

3.有緊固件、法蘭裝置的，需要提供先關尺寸。

例A：鎧裝熱電偶，K型，Ⅰ級，溫度范圍0-1300℃，固定卡套螺紋，保護管GH3030，長度450mm，插入長度300mm，WRNK-231，K，L×l=450×300,Ⅰ級, 保護管 GH3030。
