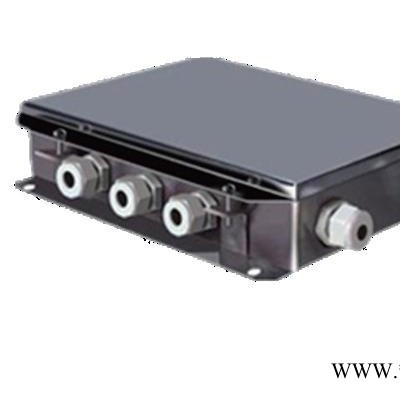

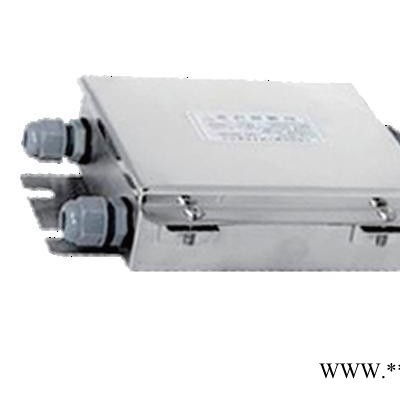

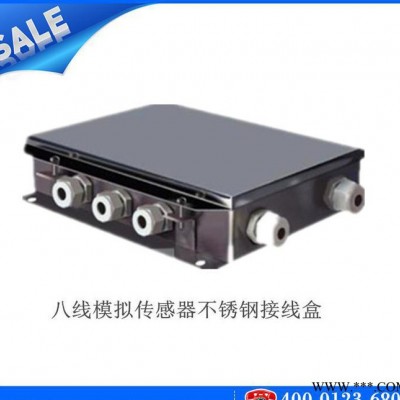

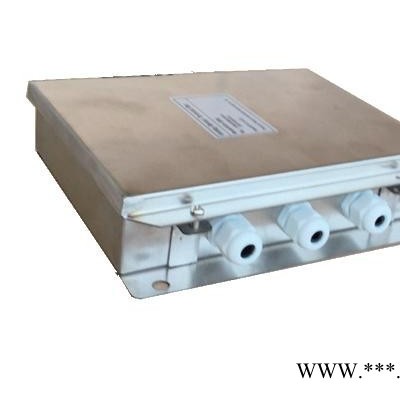

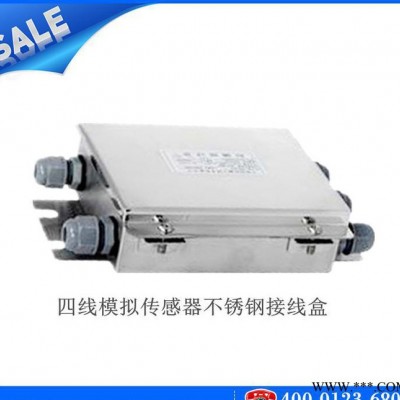

不銹鋼傳感器接線盒

溫馨提示：本產品報價只對長協中間商配套，標價為4線接線盒的價格，標價不含稅不含運費。

          具體訂貨請先行咨詢熱線400-0123-680，13803146630具體議價。

一、功能說明

接線盒將多個傳感器的輸入輸出線匯集后與儀表連接。使儀表同時接多個傳感器，以滿足大面積秤臺的需要。四線、六線、八線接線盒分別用來接四個、六個、八個電阻應變片式傳感器的。

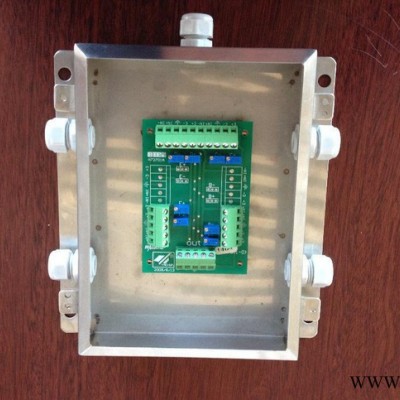

接線盒中的電位器可用來調整所接傳感器的激勵電壓，進而達到調整相應傳感器輸出信號的一致，俗稱秤臺的四角平衡。

二、接線方法

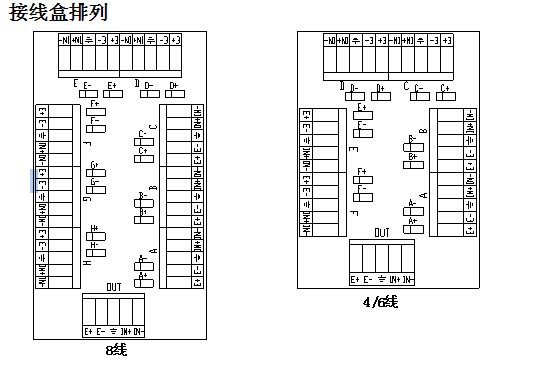

1、OUT接線端子位輸出端子，接往儀表?！癆、B、C、D、E、F、G、H”接線端子為輸入端子，接傳感器。（根據接線盒可接傳感器數目的不同，接線盒的輸入端子也有所不同）以六線接線盒為例，六個傳感器分別接到“A、B、C、D、E、F”接線端子。

2、各個接線端子的下方均標有每一個接線頭的連接標識。從左到右分別是：

  E+  傳感器的供橋電源正端（傳感器輸入正端）

三、調整方法

1、在不上電的情況下調整接線盒，使其所有電位器的阻值為10Ω（逆時針調節電位器上的旋鈕阻值變??；順時針則變大）將數字式萬用表調到歐姆檔，把兩表棒分別搭在OUT接線端子的E+和X接線端子的E+上，即可測得X+電位器的電阻值（X為A、B、C、D、E、F、G、H，下同）。把兩表棒分別搭在OUT接線端子的E-和X接線端子的E-上，即可測得X-電位器的電阻值。

2、打開儀表電源，放大十倍進行標定（如實際重量為20kg則標為200kg）。如儀表有內碼功能可按實際重量標定，再調到內碼顯示即可。

3、將1/3滿量程砝碼置于各個傳感器所在的位置上，記下儀表顯示值。調節接線盒中電位器的阻值，使個點的顯示值之差小于0.2e即可。調整方法如下：如某個傳感器的值偏大，則將該傳感器對應接線端子的兩個電位器上的壓降調大（順時針調節電位器上的旋鈕）。如某個傳感器的值偏小，則將該傳感器對應接線端子的兩個電位器上的壓降調?。鏁r(shí)針調節電位器上的旋鈕）注意調節時要保證這兩個電位器的壓降一致。測量方法如下：將數字式萬用表調到毫伏檔，把兩表棒分別搭在OUT接線端子的E+和X接線端子的E+上，即可測得X+電位器的電壓值（X為A、B、C、D、E、F、G、H，下同）。把兩表棒分別搭在OUT接線端
