一、產品概述

QFCG智能型綜合配電箱是適用于0.4kV的配電系統，集配電、計量、監測、無功補償?shù)裙δ苡谝惑w的新型智能配電箱。該配電箱整合了目前配電變壓器需要的各種功能，并實現了信息化和智能化，是中、小容量變壓器智能配電建設的**產品。

   該綜合配電箱配電單元具有配電運行、漏電流等狀態信息反饋，并具有自動重合閘功能。提供漏電信息，為故障的迅速診斷、恢復供電提供支撐；計量單元通過電表集抄器或監測單元（TTU）實現遠程集抄；監測單元除監測配電和計量單元外，同時對電能質量、無功補償、配電等信息進行采集與通訊；并使得每相無功功率都得到**補償。

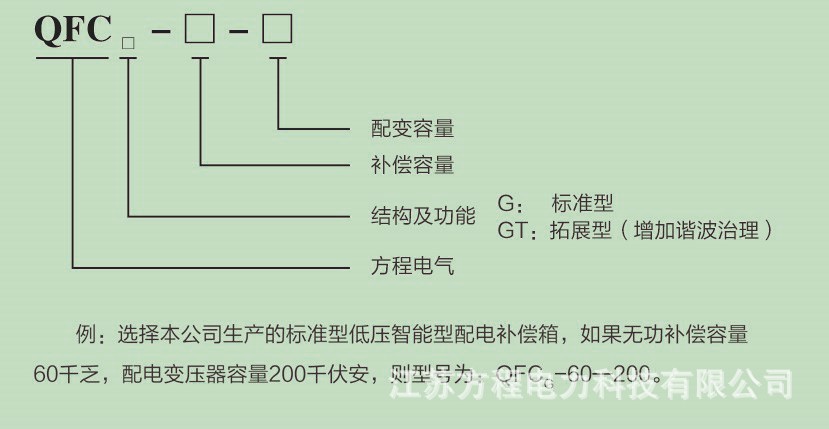

二、型號規格

三、技術參數

▲ 額定電壓：0.4KV

▲ 額定頻率：50Hz

▲ 額定無功補償容量：10～200Kvar  配電變壓器容量：80～400KVA

▲ 配電出線路數：3路（標配），支持遙測、遙控、遙信功能，具備漏電保護和重合閘

▲ 電容器接線方式：△，Y

▲ 測量誤差： 電壓:±0.5％ 電流:±0.5％ 功率:±1.0％

▲ 響應方式：動態

▲ 投切級數：24路

▲ 無功補償投切延時：3～120秒可調

▲ 殼體防護等級：IP43

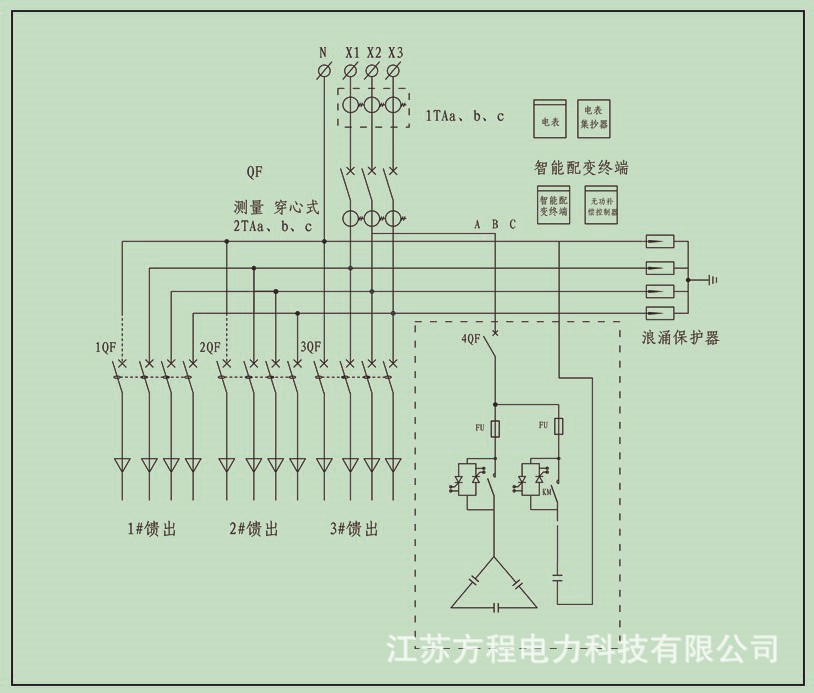

四、主電路方案

五、外形及安裝尺寸

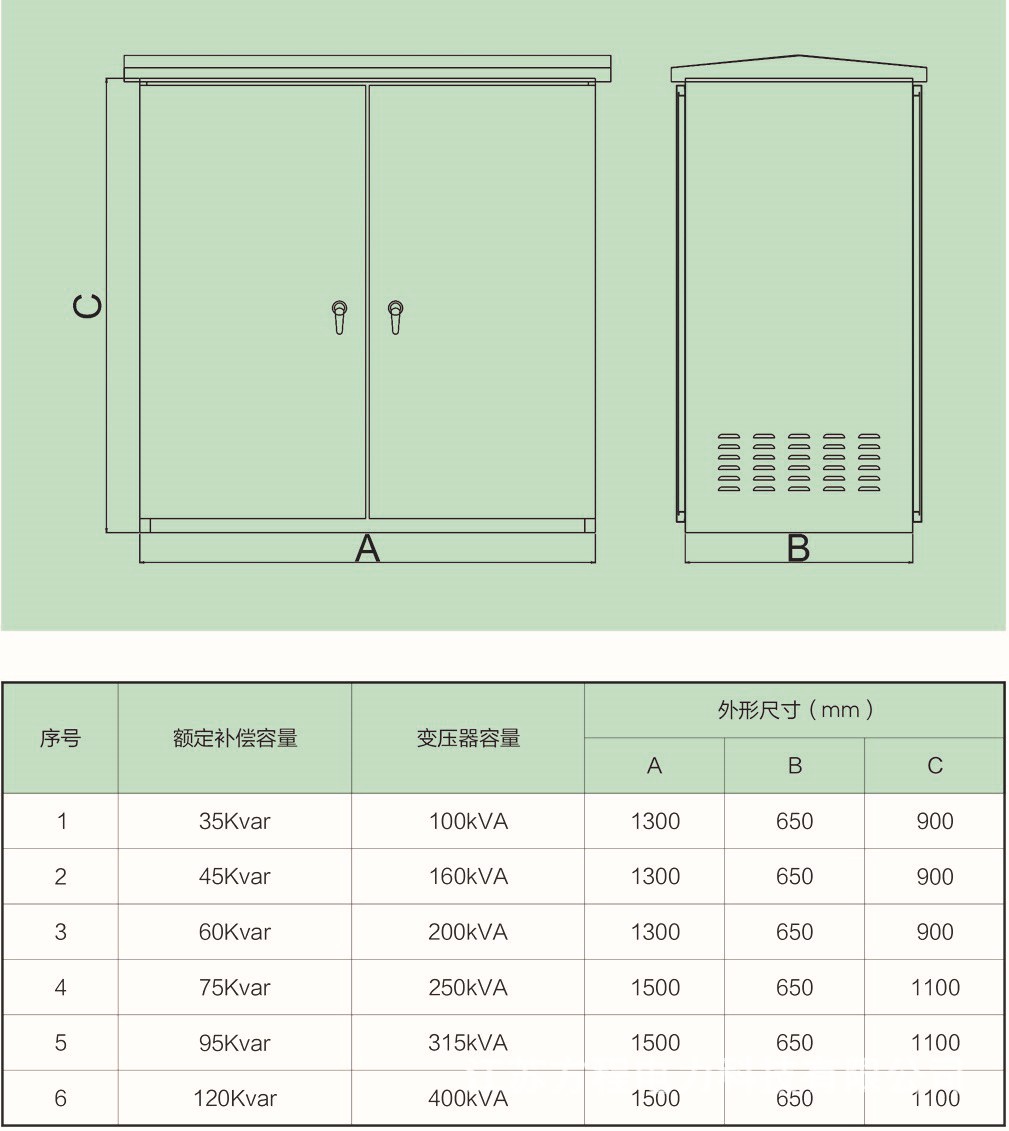

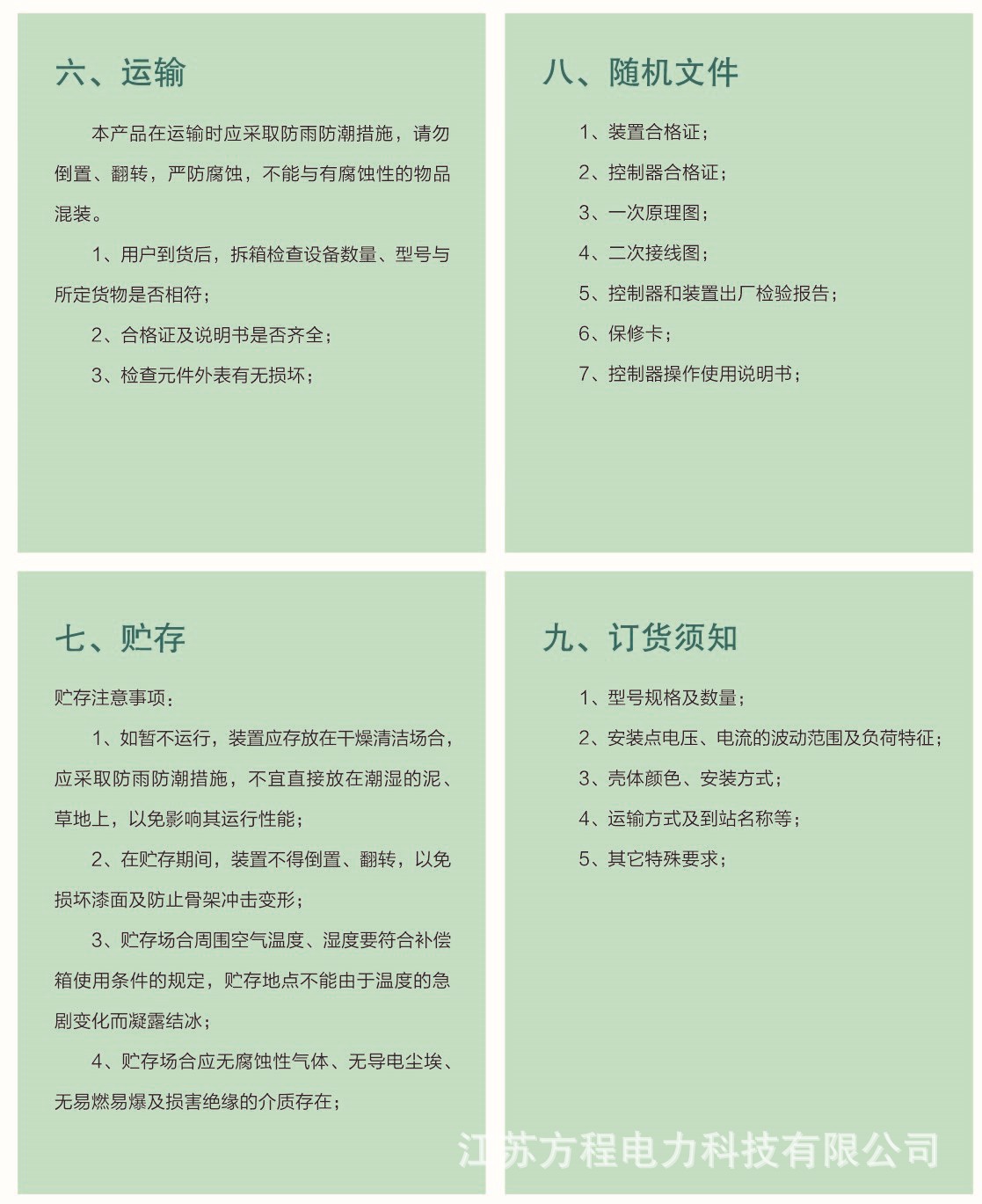

QFCG智能型綜合配電箱（標準型）的外形及安裝尺寸見下表，并可根據用戶的實際需要做定制。
