額定電壓 | 220 |
---|---|
功率 | 0.4 |
適用電機 | 伺服電機 |
品牌 | 伺爾沃 |
型號 | SF60A330C1000 |
加工定制 | 否 |
技術參數 | |||
電機型號 | SF60A230C1000 | SF60A330C1000 | SF60A430C1000 |
額定功率(KW) | 0.2 | 0.4 | 0.6 |
額定轉矩(Nm) | 0.64 | 1.27 | 1.91 |
最大轉矩(Nm) | 1.91 | 3.81 | 5.4 |
額定轉速 | 3000 | 3000 | 3000 |
額定電流(A) | 1.1 | 2.3 | 3.8 |
適配驅動電壓(V) | 220 | 220 | 220 |
轉子慣量(kg.m2) | 0.264×10-4 | 0.407×10-4 | 0.526×10-4 |
轉矩系數(N.m/A) | 0.58 | 0.55 | 0.5 |
電壓常數(V/1000r/min) | 32 | 27 | 38 |
電氣時間常數(ms) | 5.3 | 7.2 | 6.6 |
線電阻(Ω) | 8.87 | 2.94 | 3.03 |
線電感(mH) | 46.6 | 21.28 | 20.13 |
線反電勢常數(V/krpm) | 32 | 29.8 | 36 |
極對數 | 4 | ||
編碼器線數(PPR) | 2500 | ||
電機絕緣等級 | F(200℃) | ||
防護等級 | Ip54 | ||
使用環境 | 環境溫度:-20℃~50℃,環境濕度:小于90%(無結露) | ||
電機長度(MM) | 112 | 141 | 156 |
電機重量 | 1.15 | 1.72 | 2.03 |
電機帶制動重量 | 1.55 | 2.12 | 2.43 |
電阻繞組插座 | 繞組隱線 | PE | U | V | W |
插座編號 | 1 | 2 | 3 | 4 |
編碼器線側插座(省線式) | 信號公針定義 | A+ | A- | B+ | B- | Z+ | Z- | 5V | 0V | 屏蔽 |
公針排列編號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
編碼器線側插座(十五線式) | 信號公針定義 | 屏蔽 | 5V | 0V | A+ | B+ | Z+ | A- | B- | Z- | U+ | V+ | W+ | U- | V- | W- |
公針排列編號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |

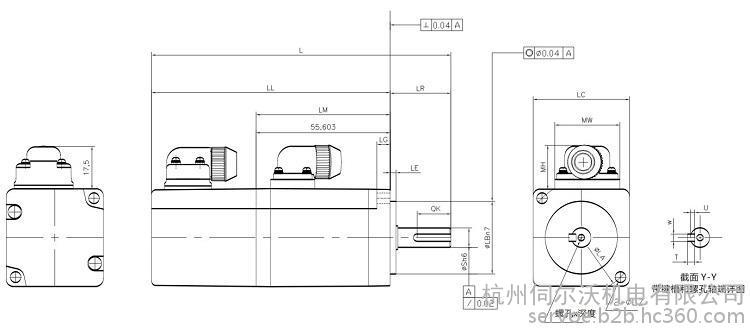

安裝參數 | ||||||||||||||||||
型號 | L | LL | LM | 法蘭面尺寸 | S | 螺孔x深度 | 鍵槽尺寸 | MW | MH | |||||||||
LR | LE | LG | LC | LA | LB | LZ | QK | U | W | T | ||||||||
SF60A230C1000 | 142 | 112 | 73.6 | 30 | 3 | 8 | 60 | 70 | 50 | 5.5 | 14 | M5*10L | 17.5 | 3 | 5 | 5 | 27.6 | 16.5 |
SF60A330C1000 | 170 | 140 | 101.6 | 30 | 3 | 8 | 60 | 70 | 50 | 5.5 | 14 | M5*10L | 17.5 | 3 | 5 | 5 | 27.6 | 16.5 |
SF60A430C1000 | 186 | 156 | 117.6 | 30 | 3 | 8 | 60 | 70 | 50 | 5.5 | 14 | M5*10L | 17.5 | 3 | 5 | 5 | 27.6 | 16.5 |

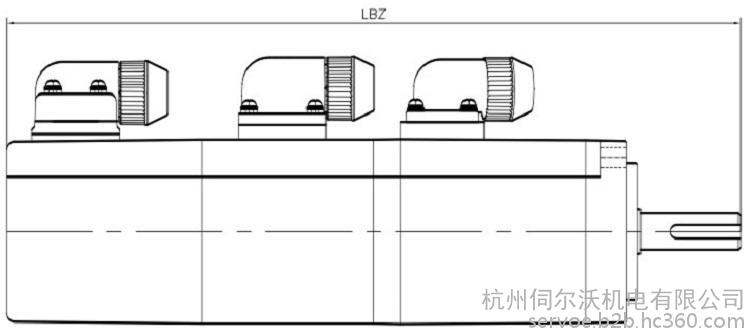

型號 | LBZ | 大致質量 |
SF60A230C1000 | 182.8 | 1.55 |
SF60A330C1000 | 182.8 | 2.12 |
SF60A430C1000 | 182.8 | 2.43 |

以上為標準安裝尺寸,可根據客戶要求改動。
嚴禁敲擊電機軸,否則會損害軸另一端的編碼器。
