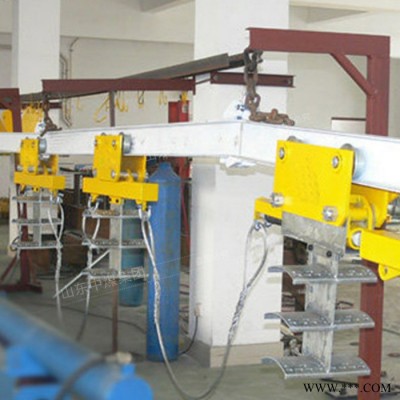

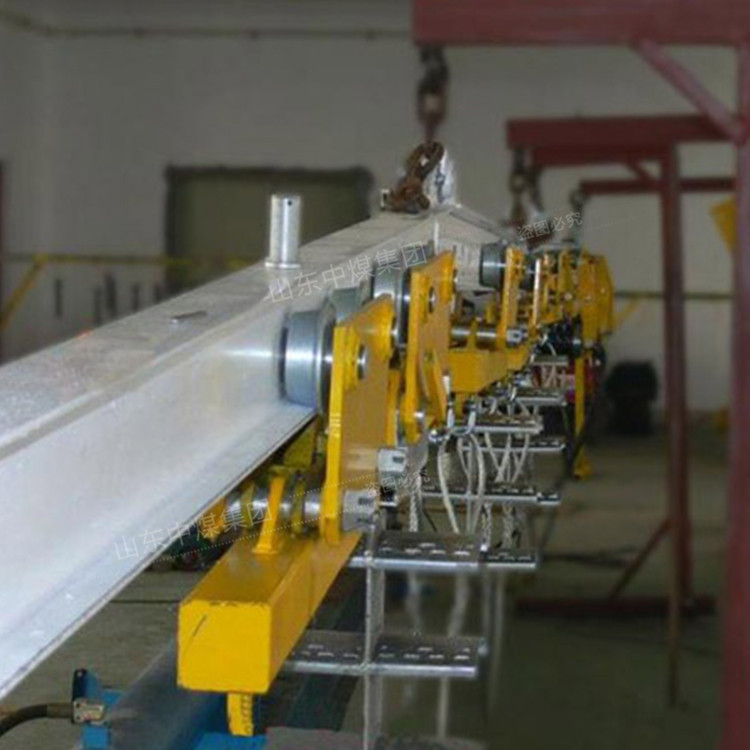

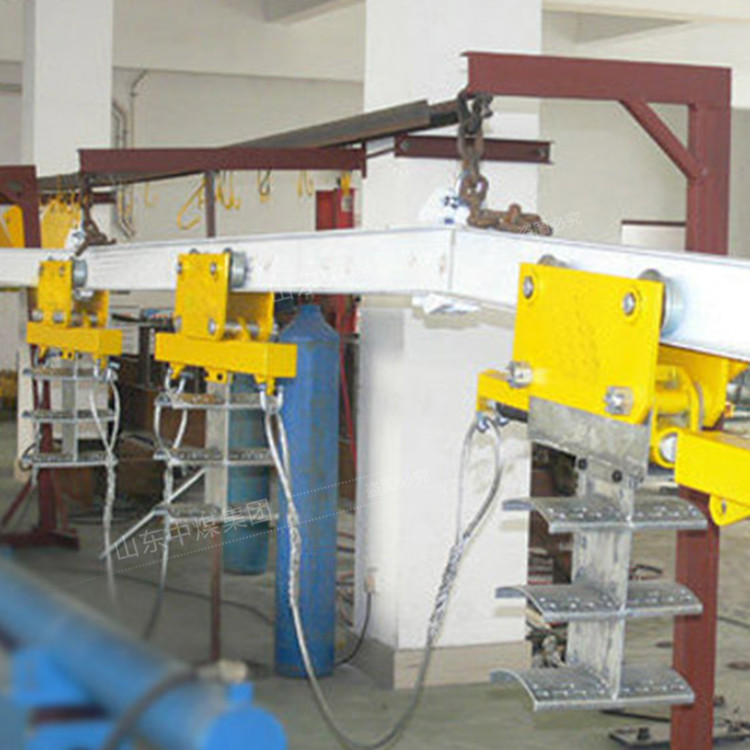

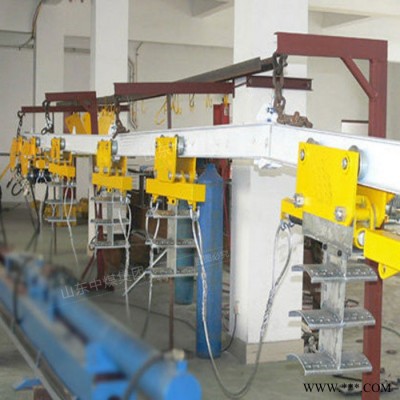

電纜單軌吊是用于煤礦綜采工作面順槽電纜、乳化液高壓膠管和水管的吊掛與移動的專用運輸裝置。在綜采工作面運輸巷道一側的頂板下，利用錨桿和鏈條吊掛懸空軌道，拖運車將所有電纜和高壓膠管、水管都吊掛在上面，利用工作面乳化液泵站作動力，通過油缸和連桿組成的液壓步進式推拉裝置，實現(xiàn)電纜、高壓膠管和水管沿著巷道吊掛和移動。該裝置避免了井下電纜凌亂擺放，減少了電纜的占用空間與電纜的移動次數(shù)，避免了人工拖動電纜，極大地減少了工人的勞動強度和作業(yè)效率。

電纜單軌吊特點

1、電纜只需一次鋪設，電纜的前后移動只需動作操縱手把，操作方便、靈活，極大地減輕工人的勞動強度。

2、不僅可以吊掛電纜，還可吊掛乳化液高壓膠管和水管，液管與電纜分層吊掛；使巷道內管路布置不僅整齊、美觀，還避免了高壓膠管的振動對電纜干涉影響。

3、液壓工作介質為綜采工作面提供的動力源（乳化液），不僅方便、安全，而且防爆、阻燃。

4、設有鎖止裝置，在步進機構制動裝置失效時或者當巷道傾角較大時，起安全保護作用，確保了電纜拖掛單軌吊的安全性。

5、設計新穎，操作簡單、安全可靠。

電纜單軌吊技術參數(shù)

適用巷道傾角：0°~18°

油缸大推力：100 kN

設備工作傾角：±18°

單根軌道適應巷道坡度變化：5°/3m。

工作介質：乳化液

工作壓力：16~20MPa

大牽引力：100KN

推移行程：500mm

大運行速度：80m/h

外供乳化液工作壓力：20~31.5MPa

單個制動裝置的靜制動力：80KN

適應巷道高度：≧1.6m。

設備外形（長x高）：0.58x0.68m

大拖掛長度：150m

操作方式：手動

設備總重量：9000Kg

軌道型號：14#工字鋼。
