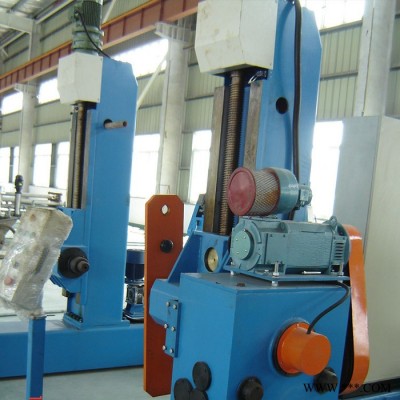

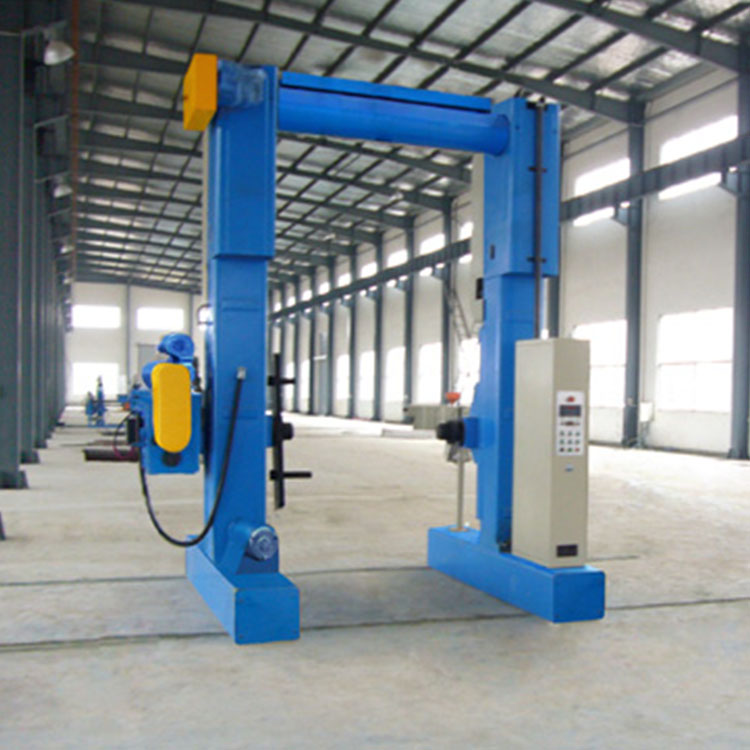

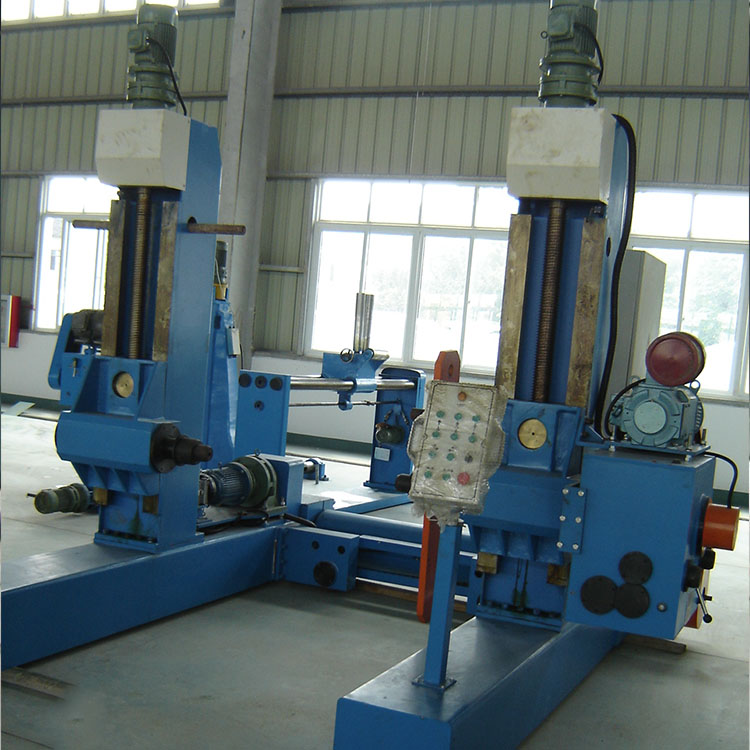

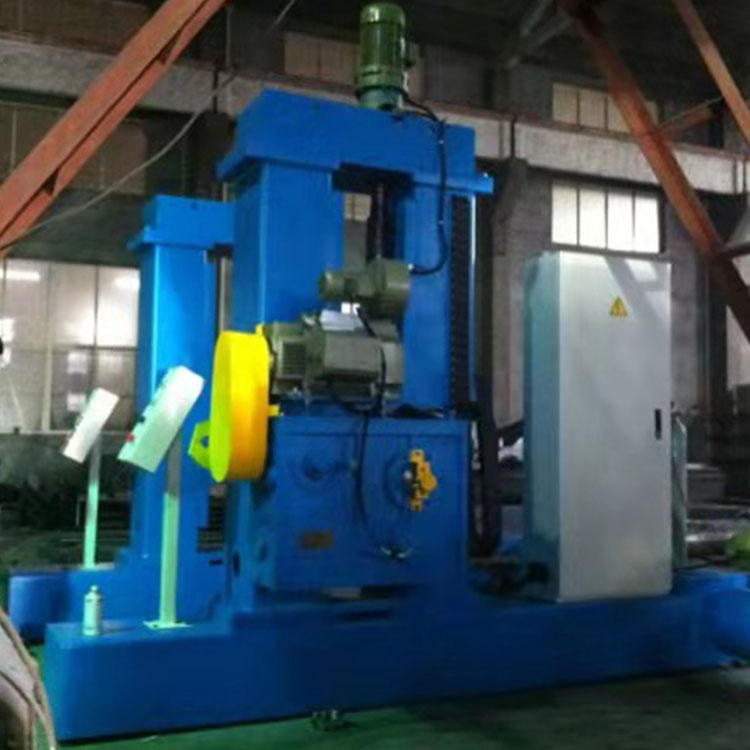

電纜收卷機

主要技術要求

本設備用于地面收放各種礦用電纜。

適用于收放彎曲半徑小于55mm不同型號的電纜，適用卷筒寬度為

1250—1950mm、直徑小于φ3150的卷筒，被卷電纜重量大不高于18噸，電纜卷筒與主機配套。

主機架采用鋼板焊接結構，變頻驅動，工作平穩可靠，機器結構緊湊，鋼性好使用無需打底座。

電纜卷取機采用開式結構，即電纜卷筒與驅動輸出軸脫開后，即可吊取卷筒，方便快捷。

采用操作面板或者遙控器，只需一人即可操控。

具械排纜功能，使得電纜纏繞整齊。

卷放電纜時，可實現電纜自動計長功能，以方便電纜使用管理。

重型卷筒采用鋼板焊接結構，采用國標鋼材，堅固耐用。

主機的卷筒軸支撐堅固耐用，摩擦阻力小。

控制方式：V/F控制與矢量控制。

控制器內置PLC，實現異常指示及報警，具備觸摸屏，可顯示運行狀態，調

整運行參數。

提供過流、過壓、欠壓、過溫、缺相、過載等保護功能。

設備顧色：主體橘色，設備兩側為警示條紋色。

設備操作方向：面對設備左放右收。

具備完善的吊裝及叉運附件。

主要技術參數

產品型號           XM3150

收線電機額定功率    ≥15KW

開合電機功率        ≥1.5KW

升降電機            ≥3.0kWX2

行走電機            ≥1.5Kw伺服電機

設計速度            7r/min  17r/min  37r/min

收線驅動            變頻

工作電壓            AC  380/660V

大牽引力          ≥40kN

大可用卷筒        φ3150mm

適用卷筒寬度        1250~1950mm

控制方式            操作面板或遙控器

電纜計長精度        ≤200mm

收放線機重量        3.6t

計米器重量          70kg

卷筒外徑            3150mm

卷筒內徑            1500mm

卷筒寬度            1950mm

大載荷            ≥18t

卷筒材質            Q235

適用電纜            彎曲半徑小于55mm

被卷電纜重量        不高于18t

電纜卷取機結構      開式結構

機械排纜功能        具備

控制方式            V/F控制與矢量控制
