| 材質 | 碳鋼 |
|---|---|
| 適用范圍 | 通風換氣 |
| 轉速 | 1450r/mim |
| 風機壓力 | 中壓風機 |
| 氣流方向 | 直流 |
| 品牌 | 源豐 |
| 型號 | 6-30 4-72 4-68 |

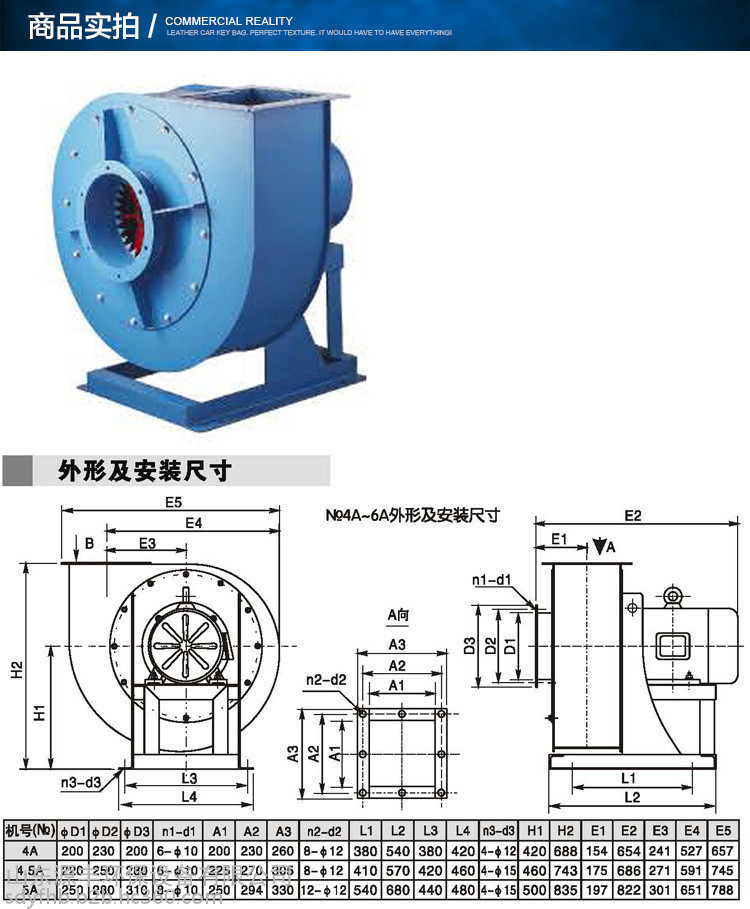

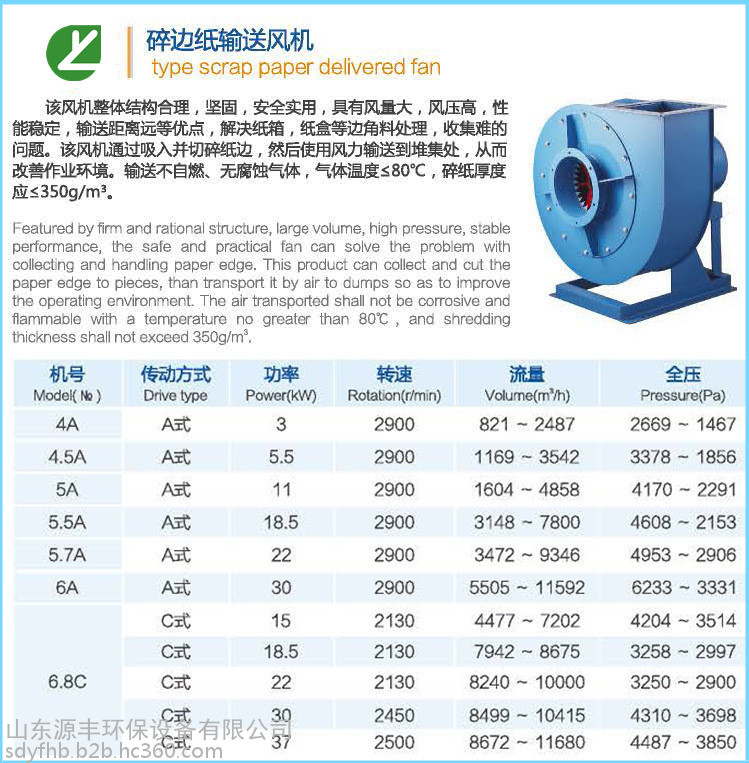

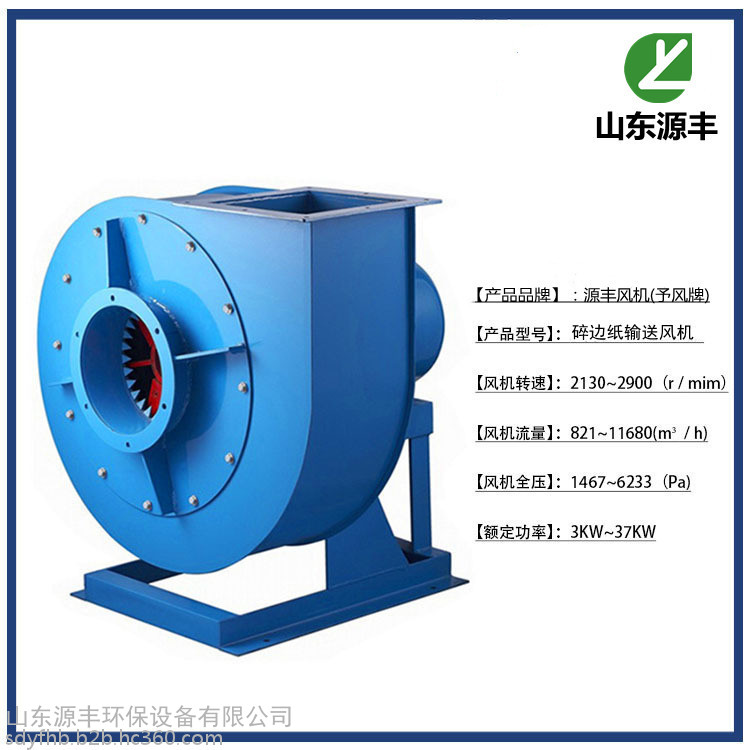

一、碎紙風機用途
碎紙輸送風機，是多年來通過對紙箱印刷機械調研，吸取國外先進技術與經驗，精心研制生產的離心通風機。源豐風機采用優化空氣動力學原理設計和先進的加工技術制造，整體結構合理，堅固，安全實用，具有風量大，風壓高，性能穩定，輸送距離遠等優點，解決紙箱，紙盒等邊角料處理，收集難的問題。該風機通過吸入并切碎紙邊，然后使用風力輸送到堆集處，從而改善作業環境。
二、風機形式
1）碎紙風機均為單吸入風機，傳動方式為A式傳動與C式傳動。

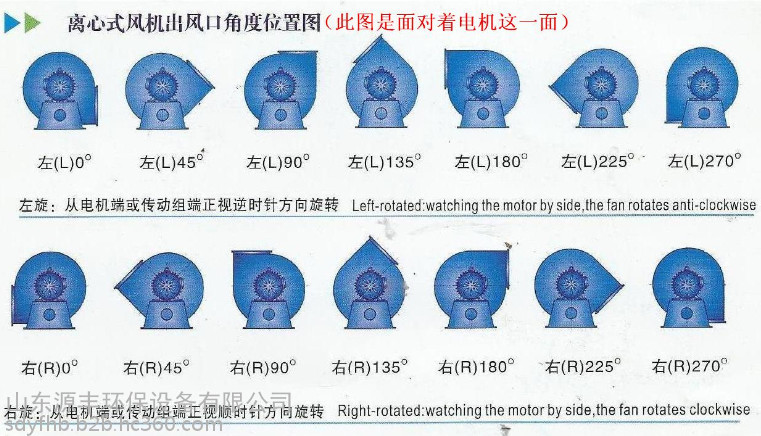

2）風機均可制成順時針旋轉或逆時針旋轉兩種形式，從電動機一端正視，如葉輪按順時針方向旋轉，稱為順旋風機，以“順”表示：按逆時針方向旋轉，稱為逆旋轉風機，以“逆”表示。
三、碎紙結構
1、在風機進風口處裝有環形齒刀，在風輪上裝有4把碎紙刀片，使碎邊紙的破碎效果更為顯著：
2、根據用戶的要求，可將碎邊紙輸送風機配置在箱體內，使設備外形更加美觀：
3、根據用戶的要求，風機進、出口可配置消音器，從而降低設備的噪音；
4、裝折修芳便，刀具磨刃與更換也十分方便；
四、碎紙風機使用條件
1、輸送不自燃、無腐蝕性氣體，氣體溫度不超過80℃；
2、輸送的氣體內不得有金屬碎片及硬質雜物，以防將刀片打壞；
3、根據輸送碎邊紙速度、送紙量、管路直徑、輸送距離，選擇性能相匹配的風機。
五、碎紙風機使用注意事項
1、安裝前應認真檢查葉輪及機殼是否因運輸原因而損壞變形，檢查螺栓是否緊固，如有故障，應修復后方可安裝使用。
2、1次使用一星期后，應檢查葉輪刀刃有無損壞，刀片上螺栓是否松動，以后視情況檢查，如發現機內聲音異常，應停機檢查清楚隱患。
3、風機啟動前，要檢查風機及管道內有無異物，如金屬碎片、或硬質雜物等，以免進入風機損壞刀片。
4、安裝后，撥動葉輪是否靈活，有無過緊或碰撞等現象，檢查電路開關是否正常。7.5KW以上的電機應配備降壓起動器。
5、通電試驗，檢查風機葉輪旋轉方向是否與風機指示旋向一致，如不一致，應改變電機接線，達到正常遠轉。
散碎物物料輸送風機，主要用于木材加工企業如：人造板廠、制材廠、家具廠及其它性質類似單位，它可以憑借風力，把木質或竹質等散碎物料從甲地送至乙地。源豐物料輸送引風機引用了國外的技術，其特點是大木片和較大木塊等物料通過風機時暢通無阻，克服了在相同場合使用其它風機時的卡、堵故障。它結構合理而堅固，運行可靠而穩定、效率高、工況適應性強、噪音低、檢修方便，是木材、竹器、家具、膠合板廠、壓縮板廠等單位不可缺少的專用設備。
一、用途
6-30型物料輸送風機的特點是壓力較高，流量較小，因而主要適用于糧食、棉花等加工行業的風力輸送，也適用于排送空氣及其它無腐蝕性、不自燃、不自爆、不含粘性物質之氣體，其它條件相近者亦可選用。
二、風機的型式
風機制成單吸入，機號有№5A、6A、5C、6C、7C、8C、9C七種，風機可制成右旋或左旋兩種型式。從傳動部正視風機，葉輪順時針旋轉者稱右旋風機，以“右”表示；反之則稱為左旋風機，以“左”表示。
三、主要組成部分結構和特性
風機由葉輪、機殼、進風口、傳動組等組成。
1、葉輪：采用鋼板焊接工藝，12片傾平板葉片焊接于弧形前盤平板形后中間，經靜、動平衡校正和超速運轉實驗，運轉平穩，噪聲低，有較高的強度，使用壽命較長。
2、機殼：用鋼板焊接成蝸形殼，整體結構。
3、進風口：收斂式進風口制成整體結構，用螺栓固定在機殼入口側。
4、傳動部分：由主軸、軸承箱、支架、滾動軸承、皮帶輪組成。
風機性能與選用件表
| 機號 | 傳動 方式 | 轉數 r/min | 序 號 | 全壓 Pa | 流量 m3/h | 全壓 效率 % | 軸功率 KW | 所需 功率 KW | 配用電機動機 | 滑軌 代號 | 三角 膠帶 | 槽輪代號 | ||
| 型號 | 功率 KW | 主軸輪 | 電機輪 | |||||||||||
| 5 | A | 2900 | 1 2 3 4 5 6 7 8 | 4375 4355 427 4150 3933 3787 3511 3217 | 2240 2591 2962 3325 3686 4048 4410 4770 | 77.5 80.4 81.6 82 80.8 79.9 77 73.9 | 3.51 3.91 4.32 4.66 4.98 5.34 5.61 5.76 | 4.21 4.70 5.18 5.60 5.98 6.41 6.73 6.91 | Y132S1-2 | 5.5 | | | | |
| Y132S2-2 | 7.5 | |||||||||||||
| 5 | A | 1450 | 1 2 3 4 5 6 7 8 | 1099 1089 1069 1030 981 951 873 804 | 1120 1295 1481 1662 1843 2024 2205 2388 | 77.5 80.4 81.6 82 80.8 79.9 77 73.9 | 0.44 0.49 0.54 0.58 0.62 0.67 0.70 0.72 | 0.57 0.64 0.70 0.76 0.81 0.87 0.91 0.93 | Y90L-4 (B3) | 1.5 | | | | |
| 6 | A | 2900 | 1 2 3 4 5 | 6317 6268 6170 5965 5670 | 3870 4496 5121 5747 6373 | 77.5 80.4 81.6 82 80.8 | 8.77 9.76 10.76 11.64 12.44 | 10.53 11.71 12.92 13.96 14.92 | Y160M2-2 (B3) | 15 | | | | |
| 6 7 8 | 5464 5072 4630 | 6999 7624 8250 | 79.9 77 73.9 | 13.33 13.97 14.36 | 16.00 16.77 17.23 | Y160L-2 (B3) | 18.5 | | | | | |||
風機性能與選用件表
| 機號 | 傳動 方式 | 轉數 r/min | 序 號 | 全壓 Pa | 流量 m3/h | 全壓 效率 % | 軸功率 KW | 所需 功率 KW | 配用電機動機 | 滑軌 代號 | 三角 膠帶 | 槽輪代號 | ||
| 型號 | 功率 KW | 主軸輪 | 電機輪 | |||||||||||
| 6 | A | 1450 | 1 2 3 4 5 6 7 8 | 1579 1560 1540 1491 1413 1364 1265 1158 | 1935 2248 2560 2873 3186 3499 3812 4125 | 77.5 80.4 81.6 82 80.8 79.9 77 73.9 | 1.096 1.22 1.35 1.45 1.55 1.67 1.75 1.80 | 1.31 1.46 1.63 1.76 1.88 2.02 2.11 2.17 | Y100L2-4 (B3) | 3 | | | | |
| 5 | C | 2400 | 1 2 3 | 3012 2982 2933 | 1854 2153 2453 | 77.5 80.4 81.6 | 2.00 2.22 2.45 | 2.42 2.68 2.96 | Y100L-2 | 3 | CT03-01 | A2-1800 | 42-A2-150 | 28-A2-125 |
| 4 5 6 7 8 | 2442 2698 2609 2413 2207 | 2753 3053 3352 3652 3952 | 82 80.8 79.9 77 73.9 | 2.65 2.83 3.03 3.18 3.26 | 3.20 3.43 3.68 3.85 3.97 | Y112M-2 | 4 | |||||||
| 5 | C | 2600 | 1 2 3 | 3522 3502 3443 | 2007 2332 2656 | 77.5 80.4 81.6 | 2.53 2.82 3.11 | 3.06 3.41 3.77 | Y112M-2 | 4 | CT03-01 | B2-2240 | 42-B2-160 | 38-B2-145 |
| 4 5 6 7 8 | 3335 3168 3051 2825 2580 | 2981 3305 3630 3954 4279 | 82 80.8 79.9 77 73.9 | 3.36 3.59 3.85 4.04 4.15 | 4.07 4.36 4.66 4.88 5.02 | Y132S1-2 | 5.5 | |||||||
風機性能與選用件表
| 機號 | 傳動 方式 | 轉數 r/min | 序 號 | 全壓 Pa | 流量 m3/h | 全壓 效率 % | 軸功率 KW | 所需 功率 KW | 配用電機動機 | 滑軌 代號 | 三角 膠帶 | 槽輪代號 | ||
| 型號 | 功率 KW | 主軸輪 | 電機輪 | |||||||||||
| 5 | C | 2900 | 1 2 3 | 4375 4355 4277 | 2240 2591 2962 | 77.5 80.4 81.6 | 3.69 4.12 4.55 | 4.43 4.94 5.45 | Y132S1-2 | 5.5 | CT03-01 | B2-2240 | 42-B2-150 | 38-B2-150 |
| 4 5 6 7 8 | 4150 3933 3787 3511 3217 | 3325 3686 4048 4410 4770 | 82 80.8 79.9 77 73.9 | 4.91 5.24 5.62 5.91 6.06 | 5.89 6.29 6.75 7.08 7.28 | Y132S2-2 | 7.5 | B3-2240 | 42-B3-150 | 38-B3-150 | ||||
| 6 | C | 2000 | 1 2 3 4 5 6 7 8 | 3008 2983 2935 2838 2700 2602 2416 2205 | 2669 3100 3532 3964 4395 4827 5258 5690 | 77.5 80.4 81.6 82 80.8 79.9 77 73.9 | 2.88 3.20 3.53 3.82 4.08 4.37 4.58 4.71 | 3.45 3.84 4.24 4.58 4.89 5.25 5.27 5.42 | Y132S-4 | 5.5 | CT03-01 | B3-2240 | 42-B3-125 | 38-B3-170 |
| 6 | C | 1800 | 1 2 3 | 2437 2417 2377 | 2402 2790 3178 | 77.5 80.4 81.6 | 2.10 2.33 2.57 | 2.52 2.80 3.09 | Y100L2-4 | 3 | CT03-01 | B2-2240 | 42-B2-135 | 28-B2-170 |
| 4 5 6 7 8 | 2299 2187 2108 1957 1786 | 3567 3956 4344 4732 5121 | 82 80.8 79.9 77 73.9 | 2.78 2.97 3.19 3.34 3.43 | 3.34 3.57 3.82 4.01 4.12 | Y112M-4 | 4 | |||||||
風機性能與選用件表
| 機號 | 傳動 方式 | 轉數 r/min | 序 號 | 全壓 Pa | 流量 m3/h | 全壓 效率 % | 軸功率 KW | 所需 功率 KW | 配用電機動機 | 滑軌 代號 | 三角 膠帶 | 槽輪代號 | ||
| 型號 | 功率 KW | 主軸輪 | 電機輪 | |||||||||||
| 6 | C | 2200 | 1 2 | 3640 3610 | 2936 3411 | 77.5 80.4 | 3.83 4.26 | 4.63 5.15 | Y132S1-2 | 5.5 | CT03-01 | B3-2240 | 42-B3-170 | 38-B3-130 |
| 3 4 5 6 7 8 | 3551 3434 3267 3149 2923 2668 | 3885 4360 4835 5310 5784 6259 | 81.6 82 80.8 79.9 77 73.9 | 4.70 5.08 5.43 5.82 6.10 6.27 | 5.68 6.13 6.57 7.03 7.38 7.59 | Y132S2-2 | 7.5 | |||||||
| 6 | C | 2400 | 1 2 3 | 4336 4297 4218 | 3203 3722 4240 | 77.5 80.4 81.6 | 4.96 5.51 6.09 | 6.02 6.68 7.37 | Y132S2-2 | 7.5 | CT03-01 | B3-2240 | 42-B3-180 | 38-B3-150 |
| 4 5 6 7 8 | 4091 3885 3747 3483 3169 | 4757 5275 5793 6311 6829 | 82 80.8 79.9 77 73.9 | 6.58 7.03 7.54 7.90 8.1 | 7.97 8.52 9.13 9.59 9.84 | Y160M1-2 | 11 | CT03-02 | 42-B3-150 | |||||
| 7 | C | 2000 | 1 2 3 | 4267 4238 4169 | 4239 4925 5610 | 77.5 80.4 81.6 | 6.22 6.91 7.64 | 7.87 8.72 9.63 | Y160M1-2 | 11 | CT03-02 | B5-2240 | 50-B5-188 | 42-B5-132 |
| 4 5 6 7 8 | 4032 3826 3693 3423 3129 | 6296 6981 7666 8352 9037 | 82 80.8 79.9 77 73.9 | 8.26 8.83 9.46 9.92 10.19 | 10.40 11.10 11.92 12.48 12.86 | Y160M2-2 | 15 | |||||||
風機性能與選用件表
| 機號 | 傳動 方式 | 轉數 r/min | 序 號 | 全壓 Pa | 流量 m3/h | 全壓 效率 % | 軸功率 KW | 所需 功率 KW | 配用電機動機 | 滑軌 代號 | 三角 膠帶 | 槽輪代號 | ||
| 型號 | 功率 KW | 主軸輪 | 電機輪 | |||||||||||
| 7 | C | 2200 | 1 2 3 4 5 6 7 8 | 4954 4915 4836 4679 4444 4287 3973 3630 | 4662 5415 6169 6923 7676 8430 9184 9937 | 77.5 80.4 81.6 82 80.8 79.9 77 73.9 | 8.28 9.20 10.16 10.99 11.74 12.58 13.20 13.55 | 10.01 11.12 12.29 13.28 14.19 15.20 15.92 16.40 | Y160M2-2 | 15 | CT03-02 | B5-2240 | 50-B5-180 | 42-B5-140 |
| Y160L-2 | 18.5 | |||||||||||||
| 7 | C | 1840 | 1 2 3 | 3611 3587 3529 | 3900 4531 5161 | 77.5 80.4 81.6 | 4.84 5.38 5.95 | 5.81 6.45 7.14 | Y132M-4 | 7.5 | CT03-02 | B4-2240 | 50-B4-135 | 38-B4-170 |
| 4 5 6 7 8 | 3413 3238 3130 2897 2648 | 5792 6423 7053 7684 8314 | 82 80.8 79.9 77 73.9 | 6.43 6.88 7.37 7.72 7.94 | 7.72 8.25 8.84 9.27 9.52 | Y160M-4 | 11 | B5-2240 | 50-B5-135 | 42-B5-170 | ||||
| 7 | C | 1680 | 1 2 3 | 3010 2990 2941 | 3560 4137 4712 | 77.5 80.4 81.6 | 3.69 4.10 4.53 | 4.42 4.91 5.43 | Y132S-4 | 5.5 | CT03-01 | B3-2240 | 50-B3-135 | 38-B3-158 |
| 4 5 6 7 8 | 2845 2700 2609 2415 2208 | 5288 5864 6439 7015 7591 | 82 80.8 79.9 77 73.9 | 4.90 5.23 5.61 5.88 6.04 | 5.87 6.28 6.73 7.06 7.25 | Y132M-4 | 7.5 | B4-2240 | 50-B4-135 | 38-B4-158 | ||||
風機性能與選用件表
| 機號 | 傳動 方式 | 轉數 r/min | 序 號 | 全壓 Pa | 流量 m3/h | 全壓 效率 % | 軸功率 KW | 所需 功率 KW | 配用電機動機 | 滑軌 代號 | 三角 膠帶 | 槽輪代號 | ||
| 型號 | 功率 KW | 主軸輪 | 電機輪 | |||||||||||
| 8 | C | 1850 | 1 2 3 4 5 6 | 4581 4542 4562 4326 4110 3963 | 5856 6802 7749 8696 9642 10589 | 77.5 80.4 81.6 82 80.8 79.9 | 9.61 10.68 11.80 12.76 13.63 14.61 | 11.63 12.91 14.28 15.42 16.48 17.65 | Y180M-4 | 18.5 | CT03-03 | C4-2500 | 50-C4-250 | 48-C4-314 |
| 7 8 | 3679 3355 | 11536 12483 | 77 73.9 | 15.31 15.74 | 18.52 19.04 | Y180L-4 | 22 | |||||||
| 8 | C | 2000 | 1 2 3 4 5 | 5337 5297 5209 5042 4787 | 6324 7346 8369 9391 10414 | 77.5 80.4 81.6 82 80.8 | 12.11 13.45 14.8 16.07 17.17 | 14.63 16.27 17.95 19.41 20.73 | Y180L-4 | 22 | CT03-03 | C5-2500 | 50-C5-242 | 48-C5-342 |
| 6 7 8 | 4621 4287 3914 | 11436 12549 13481 | 79.9 77 73.9 | 18.41 19.29 19.82 | 22.22 23.48 24.00 | Y200L-4 | 30 | 55-C5-342 | ||||||
| 9 | C | 1800 | 1 2 3 4 5 | 5484 5445 5356 5180 4925 | 8120 9430 10740 12050 13360 | 77.5 80.4 81.6 82 80.8 | 15.92 17.68 19.55 21.13 22.57 | 19.27 21.4 23.67 25.58 27.32 | Y200L-4 | 30 | CT03-03 | C4-2500 | 50-C4-250 | 55-C4-314 |
